Tường vây là gì? Phương pháp thi công tường vây phổ biến

Tường vây là gì?

Tường vây là loại tường bê tông cốt thép được đổ trực tiếp tại công trường, thường được gọi là tường vây đổ tại chỗ hoặc tường vây bê tông cốt thép đào hố. Đây là một phương pháp xây dựng phổ biến trong các công trình lớn, đặc biệt là trong xây dựng các tòa nhà cao tầng hoặc các dự án cần khoan cọc nhồi.

Việc thi công lắp đặt tường vây có quy định theo TCVN 9395-2012 về thi công cọc khoan nhồi – thi công và nghiệm thu.

>>>Download tài liệu TCVN 9395-2012 tại đây

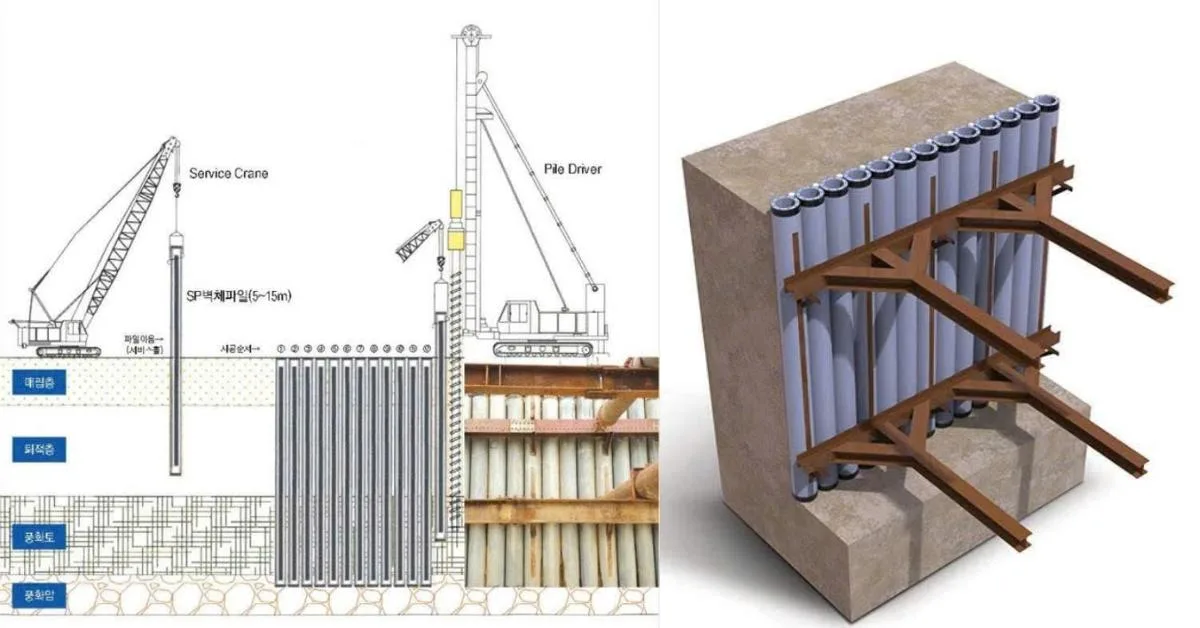

5 phương pháp thi công tường vây phổ biến

Phương pháp thi công tường vây bê tông cốt thép, chủ yếu trong các dự án xây dựng lớn hoặc đòi hỏi kỹ thuật cao. Dưới đây là mô tả chi tiết về từng loại:

1.Tường Vây Barrette:

Barrette là một loại tường vây đặc biệt, thường được sử dụng trong xây dựng các công trình cao tầng hoặc các dự án đòi hỏi kết cấu chịu lực lớn.

Thay vì sử dụng cọc tròn truyền thống, tường vây Barrette sử dụng các cọc hình chữ nhật hoặc vuông, được khoan đào bằng máy khoan chuyên dụng.

Quá trình thi công bao gồm đào hố, lắp đặt cốt thép và đổ bê tông vào hố đào. Tường vây Barrette có ưu điểm là diện tích tiếp xúc lớn hơn với đất, giúp tăng khả năng chịu lực và giảm độ lún.

2.Tường Vây Đào Bằng Gầu Ngoạm:

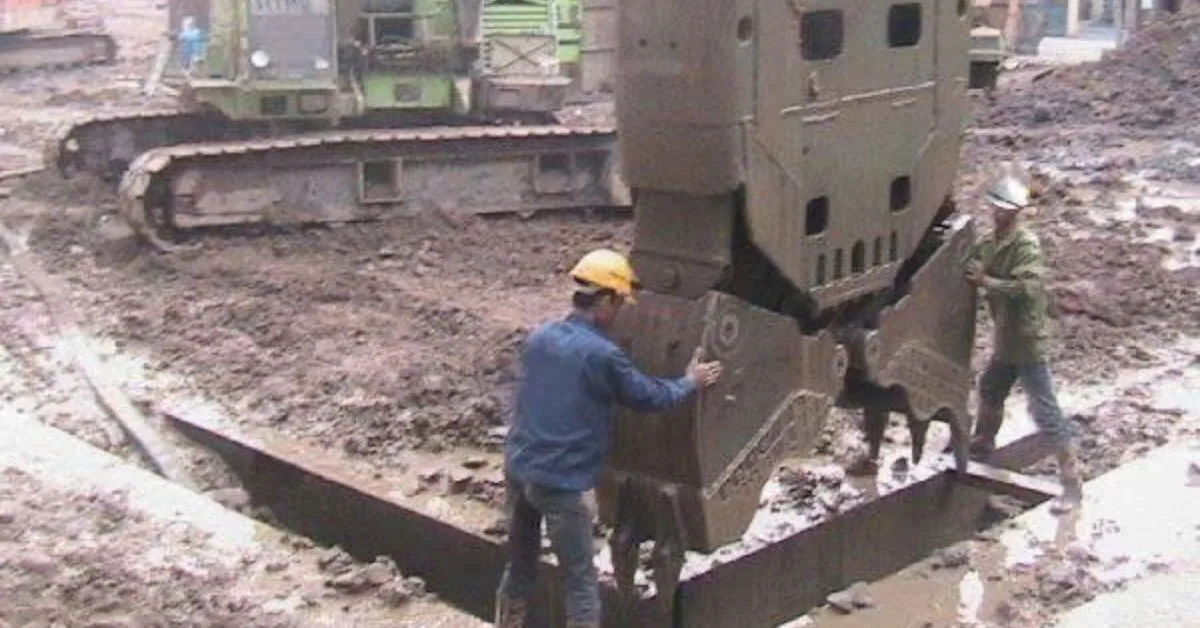

Gầu ngoạm (hay còn gọi là gầu xúc hoặc backhoe) là thiết bị xúc đất dùng để đào hố cho tường vây. Phương pháp này thường được áp dụng khi đất cứng, có đá hoặc yêu cầu đào hố sâu mà không cần khoan.

Quy trình bao gồm sử dụng gầu ngoạm để đào từng phần của hố, sau đó lắp đặt cốt thép và đổ bê tông vào. Đây là phương pháp phổ biến trong các công trình đòi hỏi tường vây bê tông cốt thép với độ sâu và độ chính xác cao.

3.Tường Vây Đào Bằng Guồng Xoắn:

Guồng xoắn (hay còn gọi là máy khoan xoắn hoặc auger) được sử dụng để đào đất mềm hoặc trong điều kiện đất không quá cứng. Máy khoan xoắn có thể làm việc nhanh hơn và hiệu quả hơn trong các loại đất mềm hoặc bùn.

Quá trình thi công tương tự như với gầu ngoạm nhưng với guồng xoắn, đất được khoan và xoắn lên khỏi lỗ đào, sau đó cốt thép được đặt vào và bê tông được đổ xuống.

Mỗi phương pháp đào hố cho tường vây đều có những ưu điểm và hạn chế riêng, phụ thuộc vào điều kiện địa chất, yêu cầu kỹ thuật của công trình, và khả năng thi công của nhà thầu.

=>Tường vây Barrette thường được sử dụng cho các dự án phức tạp hơn, trong khi gầu ngoạm và guồng xoắn phụ thuộc vào loại đất và quy mô của công trình.

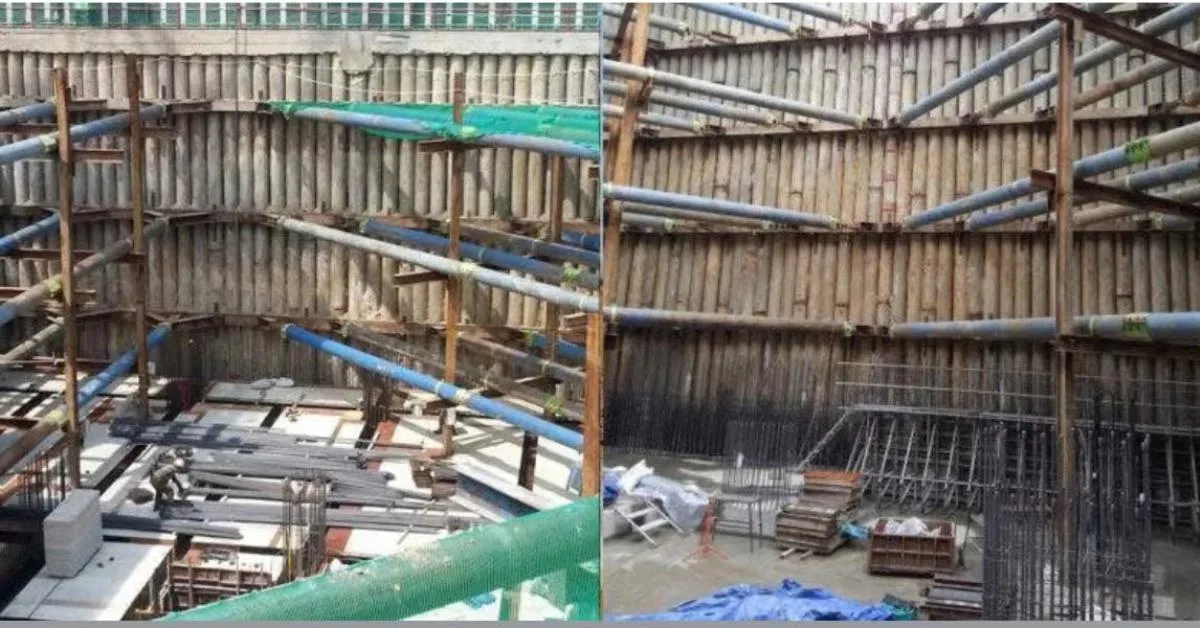

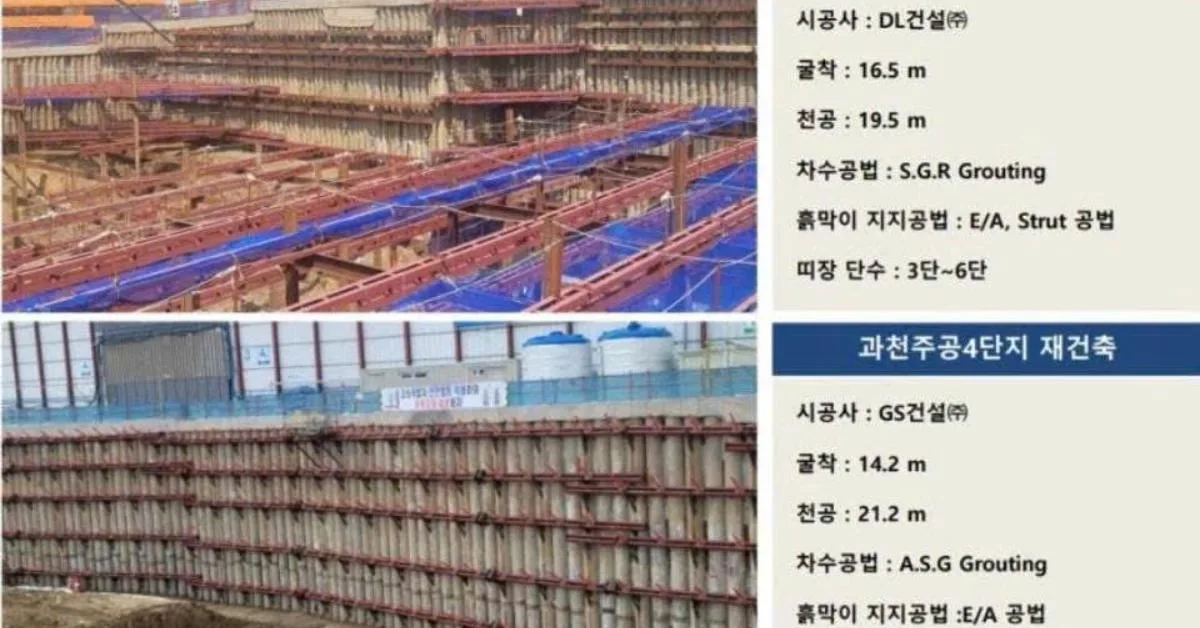

4.Tường vây cho tầng hầm

Tường vây dành cho hầm là một phần quan trọng trong xây dựng nhà cao tầng, tầng hầm, và các công trình ngầm khác. Đây là loại tường được làm từ bê tông hoặc bê tông cốt thép, có tác dụng chống thấm và giữ ổn định cho hố đào sâu.

Tường vây có thể được thi công với nhiều phương pháp khác nhau, nhưng phổ biến nhất là sử dụng gầu ngoạm hoặc guồng xoắn để đào đất, sau đó đổ bê tông vào hố đào đã được giữ ổn định bằng dung dịch bentonite hoặc polymer.

5.Tường vây bằng cừ larsen và cọc xi măng đất

Thi công tường vây bằng cừ Larsen kết hợp với cọc xi măng đất là một giải pháp xử lý nền móng phổ biến, đặc biệt trong các công trình xây dựng ở đô thị hoặc nơi có điều kiện địa chất phức tạp

Cừ Larsen là loại vật liệu thép hình chữ U hoặc chữ Z, được sử dụng để tạo nên kết cấu tường chắn đất hoặc chống nước

Cọc xi măng đất được hình thành bằng cách trộn đất tự nhiên với xi măng hoặc các chất phụ gia khác, tạo thành một loại đất gia cố có khả năng chịu lực và chống thấm.

Quy trình thi công tường vây chi tiết

1.Ví dụ về phương pháp thi công tường vây Barrette

B1. Chuẩn Bị và Khảo Sát Địa Chất:

• Khảo sát địa chất: Xác định tính chất đất, mực nước ngầm, và các yếu tố khác để thiết kế tường vây phù hợp.
• Lập bản vẽ thiết kế: Dựa trên kết quả khảo sát để thiết kế tường vây, bao gồm kích thước, chiều sâu, vật liệu, và phương pháp thi công.

B2. Chuẩn Bị Mặt Bằng và Thiết Bị

• San lấp mặt bằng: Đảm bảo khu vực thi công sạch sẽ, bằng phẳng.
• Lắp đặt thiết bị: Máy đào gầu ngoạm, hệ thống cấp phối bê tông, máy bơm bentonite hoặc polymer, và các thiết bị khác.

B3. Đào Hố Đào và Đặt Tường Vây

• Đào hố đào: Sử dụng máy đào gầu ngoạm để đào đất theo kích thước đã thiết kế. Hố đào được giữ ổn định bằng dung dịch bentonite hoặc polymer để ngăn đất sụt lở.

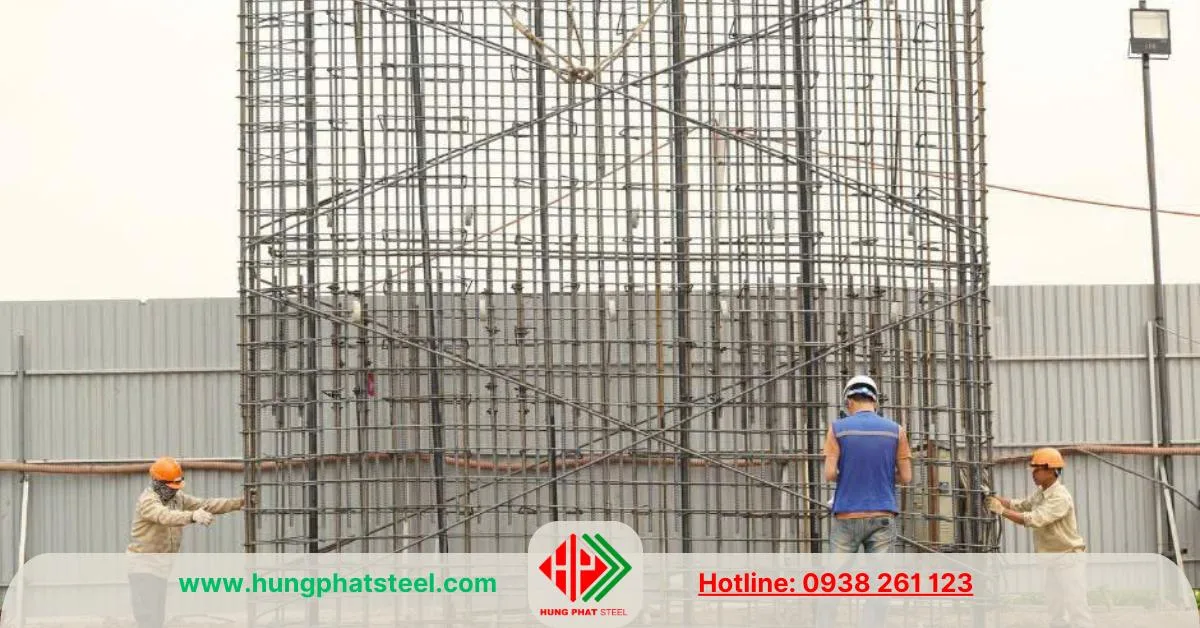

• Đặt thép cốt: Sau khi đào hố đào, thép cốt được đặt vào vị trí theo thiết kế để tăng cường độ chịu lực của tường vây.

>>>chi tiết về lắp đặt lồng khung cốt thép tại đây

B4. Đổ Bê Tông và Chống Thấm

• Đổ bê tông: Bê tông được bơm vào hố đào qua hệ thống ống. Quá trình này thường bắt đầu từ đáy lên để đảm bảo không có khoảng trống giữa thép và bê tông.
• Xử lý chống thấm: Sau khi bê tông đông cứng, các biện pháp chống thấm như màng chống thấm, vữa chống thấm hoặc sử dụng phụ gia chống thấm trong bê tông được áp dụng.

B5. Kiểm Tra và Hoàn Thiện

• Kiểm tra chất lượng: Sử dụng các phương pháp kiểm tra như siêu âm, đo độ bền bê tông, kiểm tra độ thẳng đứng và độ sâu của tường vây.
• Hoàn thiện bề mặt: Có thể bao gồm việc đổ bê tông mặt bằng tầng hầm hoặc các bước hoàn thiện khác liên quan đến tường vây.

B6. Thi Công Tiếp Theo

• Công trình chính: Sau khi tường vây hoàn thành, các công đoạn xây dựng tầng hầm, móng hoặc các phần khác của công trình sẽ được tiếp tục.

Lưu Ý:

• An toàn lao động: Luôn đặt an toàn lên hàng đầu vì thi công tường vây có thể tiềm ẩn nhiều nguy hiểm.
• Quản lý chất lượng: Kiểm soát chất lượng từng bước thi công để đảm bảo tường vây đáp ứng các yêu cầu kỹ thuật.

2.Ví dụ về phương pháp thi công tường vây bằng cừ Larsen và cọc xi măng đất

B1. Chuẩn Bị và Khảo Sát:

• Khảo sát địa chất: Đánh giá địa chất tại công trường để thiết kế tường vây và cọc xi măng đất phù hợp.
• Lập kế hoạch thi công: Thiết kế bản vẽ, xác định vị trí đặt cừ Larsen và cọc xi măng đất.

B2. Thi Công Cừ Larsen:

• Tập kết vật liệu: Mang cọc cừ Larsen, phụ kiện (khớp nối, bulong, đai ốc) đến công trường.
• Đóng cừ Larsen:
  • Phương pháp ép tĩnh: Sử dụng máy ép thủy lực để ép cọc xuống đất đến độ sâu thiết kế. Phương pháp này ít gây tiếng ồn và phù hợp với khu vực đông dân cư.
  • Phương pháp ép rung: Sử dụng búa rung để rung cọc xuống đất, thường áp dụng cho đất mềm. Lưu ý đến tần số rung để giảm thiểu ảnh hưởng đến công trình lân cận.
• Kiểm tra và điều chỉnh: Đảm bảo cừ Larsen đứng thẳng, không xiên, và các khớp nối chặt chẽ để tạo thành bức tường vây liên tục.

B3. Thi Công Cọc Xi Măng Đất

• Chuẩn bị vật liệu: Xi măng, đất, và thiết bị khoan phụt.
• Khoan và phụt xi măng:
  • Phương pháp Jet Grouting: Sử dụng máy khoan phun xi măng dưới áp lực cao vào lòng đất để tạo ra cọc xi măng đất. Cọc này sẽ cứng lại, gia cố đất xung quanh.
  • Phương pháp trộn sâu: Khoan sâu xuống đất, sau đó rút máy lên và phun xi măng để trộn với đất, tạo thành cọc xi măng đất.

B4. Kết Hợp Cừ Larsen và Cọc Xi Măng Đất

• Gia cố thêm: Sử dụng cọc xi măng đất để gia cố các khu vực đất yếu xung quanh cừ Larsen, tăng khả năng chịu lực và chống sụt lún.
• Chống đỡ hố đào: Cọc xi măng đất có thể được đặt ở các vị trí cần thiết để chống đỡ thêm cho hố đào, giúp ổn định tường vây cừ Larsen.

B5. Kiểm Tra và Nghiệm Thu

• Kiểm tra chất lượng: Đánh giá độ thẳng đứng của cừ Larsen, độ kín của khớp nối, và độ bền của cọc xi măng đất.
• Nghiệm thu: Đảm bảo công trình đạt yêu cầu thiết kế và an toàn trước khi tiến hành các bước thi công tiếp theo.

B6. Thi Công Tiếp Theo

• Đào đất: Sau khi tường vây và cọc xi măng đất được thi công, tiến hành đào đất để xây dựng tầng hầm hoặc móng công trình.

Phương pháp này không chỉ đảm bảo độ bền và ổn định cho công trình mà còn giúp kiểm soát tốt chi phí và thời gian thi công. Tuy nhiên, nó đòi hỏi kỹ thuật cao, thiết bị chuyên dụng và quản lý công trường chặt chẽ để đảm bảo an toàn và chất lượng công trình.

Ứng dụng của tường vây

Tầng hầm và Công trình Ngầm:

• Chống thấm và ổn định: Tường vây giúp chống thấm cho tầng hầm và giữ ổn định cho hố đào sâu, đảm bảo an toàn trong quá trình thi công.
• Chống sụt lún: Đặc biệt quan trọng ở những khu vực đất yếu hoặc có mực nước ngầm cao.

Nhà Cao Tầng và Công Trình Lớn:

• Giảm chấn động: Tường vây có thể giúp giảm thiểu chấn động từ các công trình xung quanh, bảo vệ cấu trúc tòa nhà.
• Chịu tải trọng lớn: Có khả năng chịu lực cao, thích hợp cho những công trình đòi hỏi cấu trúc vững chắc.

Đường Hầm và Hệ Thống Giao Thông Ngầm:

• Tường vây Barrette: Được sử dụng trong xây dựng đường hầm, ga tàu điện ngầm, đảm bảo an toàn cho cấu trúc và người sử dụng.

Công trình Hạ Tầng Đô Thị:

• Bãi đỗ xe ngầm: Tường vây giúp tạo không gian cho bãi đỗ xe ngầm trong các khu đô thị đông đúc, nơi diện tích mặt đất hạn chế.
• Cấu trúc giữ nước: Trong các dự án bảo vệ bờ sông, hồ, hoặc biển, tường vây có thể được sử dụng để chống xói mòn và ngăn chặn nước tràn vào.

Bảo Vệ Môi Trường và Phòng Chống Thiên Tai:

• Chống xói lở: Sử dụng trong các dự án bảo vệ bờ biển, sông, đê điều.
• Giảm thiểu thiệt hại do lũ lụt: Tường vây có thể được xây dựng để ngăn nước lũ xâm nhập vào các khu vực dân cư.

Công trình Công Nghiệp:

• Phòng thí nghiệm, nhà máy: Để bảo vệ các cấu trúc nhạy cảm khỏi môi trường xung quanh hoặc để tạo ra các không gian riêng biệt.

Ý Nghĩa Của Việc Cung Cấp Các Phương Pháp Thi Công

Cung cấp các phương pháp thi công tường vây đóng vai trò quan trọng trong việc đảm bảo chất lượng và hiệu quả của công trình xây dựng. Đây là yếu tố không thể thiếu trong các dự án lớn, đặc biệt là những công trình có yêu cầu cao về kỹ thuật và an toàn.

1. Đảm Bảo Ổn Định Kết Cấu Công Trình

• Tường vây giúp giữ ổn định kết cấu đất và nền móng, ngăn chặn sự xói mòn hoặc sạt lở.
• Tạo ra một không gian làm việc an toàn và ổn định cho các giai đoạn thi công bên trong khu vực tường vây.

2. Chống Thấm Hiệu Quả

• Đặc biệt trong các công trình có mực nước ngầm cao, tường vây là giải pháp ngăn nước thấm vào công trình.
• Các phương pháp thi công như tường vây cừ Larsen hoặc kết hợp cọc xi măng đất giúp đảm bảo chất lượng chống thấm, tăng tuổi thọ công trình.

3. Tối Ưu Chi Phí Và Thời Gian Thi Công

• Cung cấp các phương pháp phù hợp giúp chủ đầu tư lựa chọn giải pháp kinh tế nhất mà vẫn đảm bảo yêu cầu kỹ thuật.
• Các phương pháp thi công hiện đại, như tường vây bằng cừ Larsen, cho phép rút ngắn thời gian thi công, giảm chi phí lao động và nguyên vật liệu.

4. Đáp Ứng Đa Dạng Nhu Cầu Công Trình

• Mỗi phương pháp thi công tường vây có đặc tính và ưu điểm riêng, phù hợp với từng loại công trình: từ công trình ngầm, ven biển, đến khu vực đất yếu.
• Sự đa dạng về giải pháp thi công giúp nhà thầu linh hoạt ứng phó với các điều kiện địa chất khác nhau.

5. Tăng Tính An Toàn Lao Động

• Việc áp dụng đúng phương pháp thi công tường vây giảm thiểu nguy cơ sập đổ đất trong quá trình làm việc.
• Đảm bảo môi trường làm việc an toàn cho công nhân và thiết bị thi công.

6. Hỗ Trợ Công Tác Quản Lý Và Kiểm Soát Chất Lượng

• Các phương pháp thi công được tiêu chuẩn hóa giúp việc kiểm tra, đánh giá chất lượng dễ dàng hơn.
• Đảm bảo công trình hoàn thành đúng tiến độ và đạt các tiêu chí kỹ thuật đã đề ra.

7. Bảo Vệ Môi Trường Xung Quanh

• Phương pháp thi công tường vây giảm thiểu tác động đến khu vực xung quanh, đặc biệt ở những công trình gần khu dân cư hoặc hệ sinh thái tự nhiên.
• Giảm thiểu nguy cơ sụt lún hoặc xâm nhập nước, bảo vệ hệ sinh thái đất và nước ngầm.

8. Tăng Cạnh Tranh Và Hiệu Quả Trong Ngành Xây Dựng

• Việc cung cấp các phương pháp thi công tiên tiến thể hiện năng lực kỹ thuật của đơn vị thi công, giúp nâng cao uy tín và khả năng cạnh tranh trên thị trường.
• Các giải pháp hiệu quả góp phần vào thành công của dự án, đáp ứng nhu cầu ngày càng cao của các chủ đầu tư.

Kết Luận

Việc cung cấp các phương pháp thi công tường vây không chỉ mang lại giá trị kỹ thuật mà còn góp phần quan trọng vào sự thành công toàn diện của công trình. Đó là cơ sở để tối ưu hóa hiệu quả kinh tế, đảm bảo chất lượng, an toàn và bảo vệ môi trường trong ngành xây dựng hiện đại.
