PHỤ KIỆN HÀN

Phụ kiện hàn ống thép là vật tư dùng kết nối các đoạn ống.Trong ngành công nghiệp xây dựng và chế tạo, việc sử dụng ống thép là rất phổ biến. Để đảm bảo sự kết nối chắc chắn và an toàn giữa các đoạn ống, phụ kiện hàn ống thép đóng vai trò quan trọng.

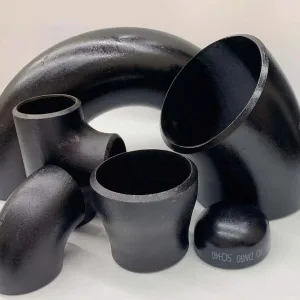

Phụ kiện hàn ống thép các loại DN15-DN100

Thép Hùng Phát chuyên phân phối phụ kiện hàn ống thép các loại.

• Đa dạng chất liệu : sắt, thép, mạ kẽm…v.v..
• Đa dạng quy cách: Có đủ quy cách từ DN15-DN100 (1/2” – 30”)
• Áp suất: 10bar-16bar
• Tiêu chuẩn độ dày: SCH10 SHC20 SCH40 SCH80 SCH160
• Quy cách size: size đều, size giảm…

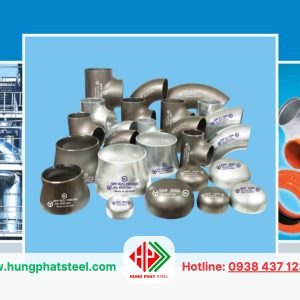

• Thương hiệu: Jinil Bend, FKK, Miha, Hoa Sen, Binh Minh….
• Đa dạng xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan, Châu Âu…v..v..

Ứng dụng: phụ kiện nối ống, nối van, trong các đường ống dẫn nhiên liệu lỏng, hơi, đường ống cấp thoát nước, PCCC, tưới tiêu, đường ống nguyên liệu thực phẩm, hóa sinh…v.v.

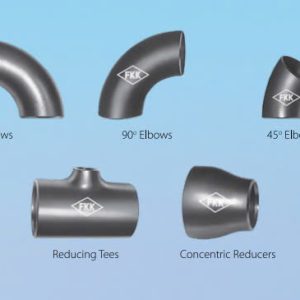

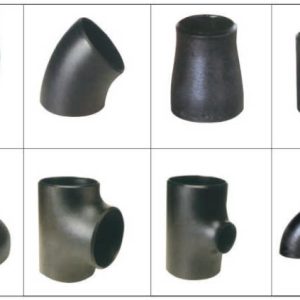

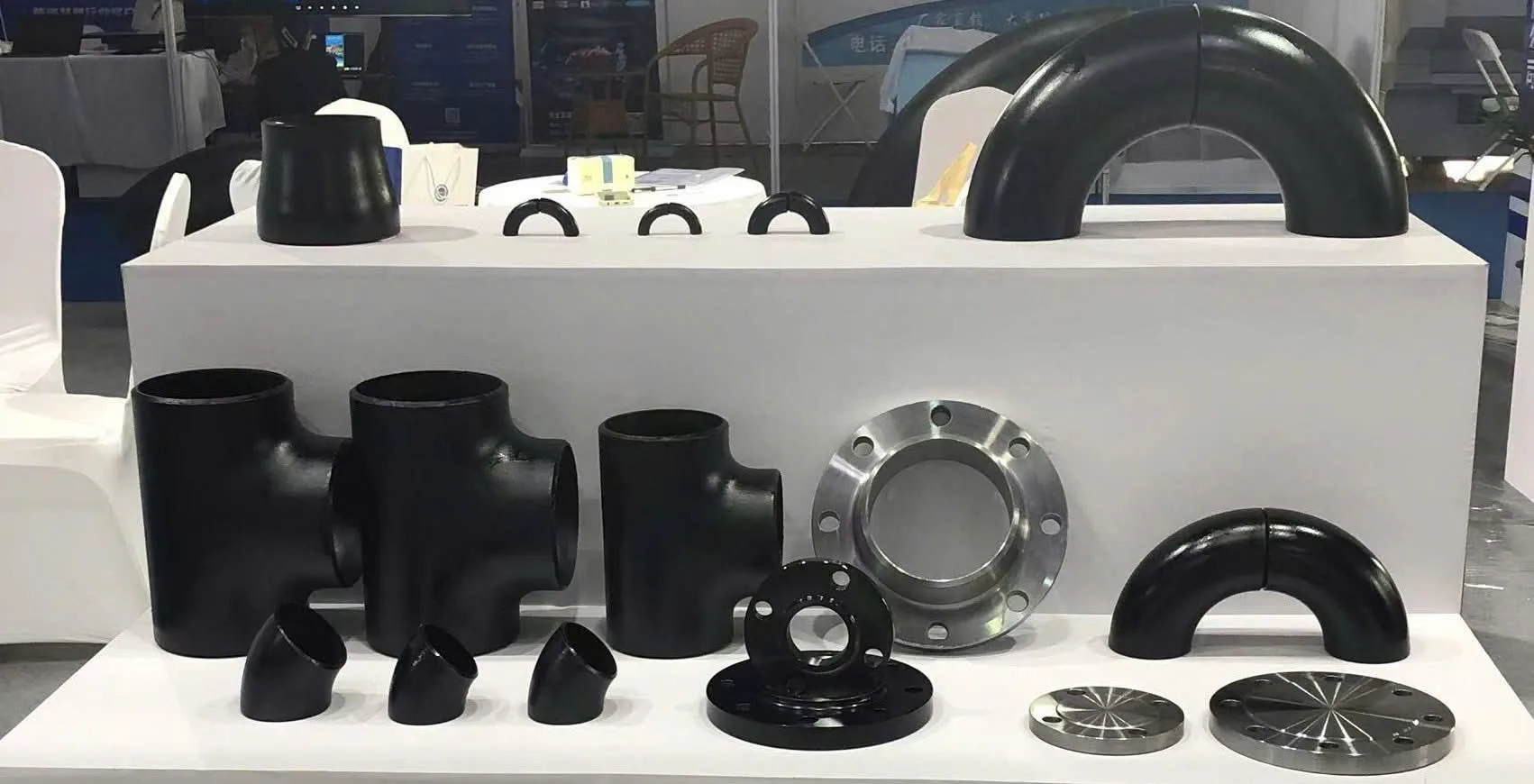

Các loại phụ kiện hàn ống thép phổ biến

Dưới đây là một số loại phụ kiện hàn ống thép phổ biến với tất cả các size từ DN15-DN100

Tên sản phẩm	Hình ảnh minh họa

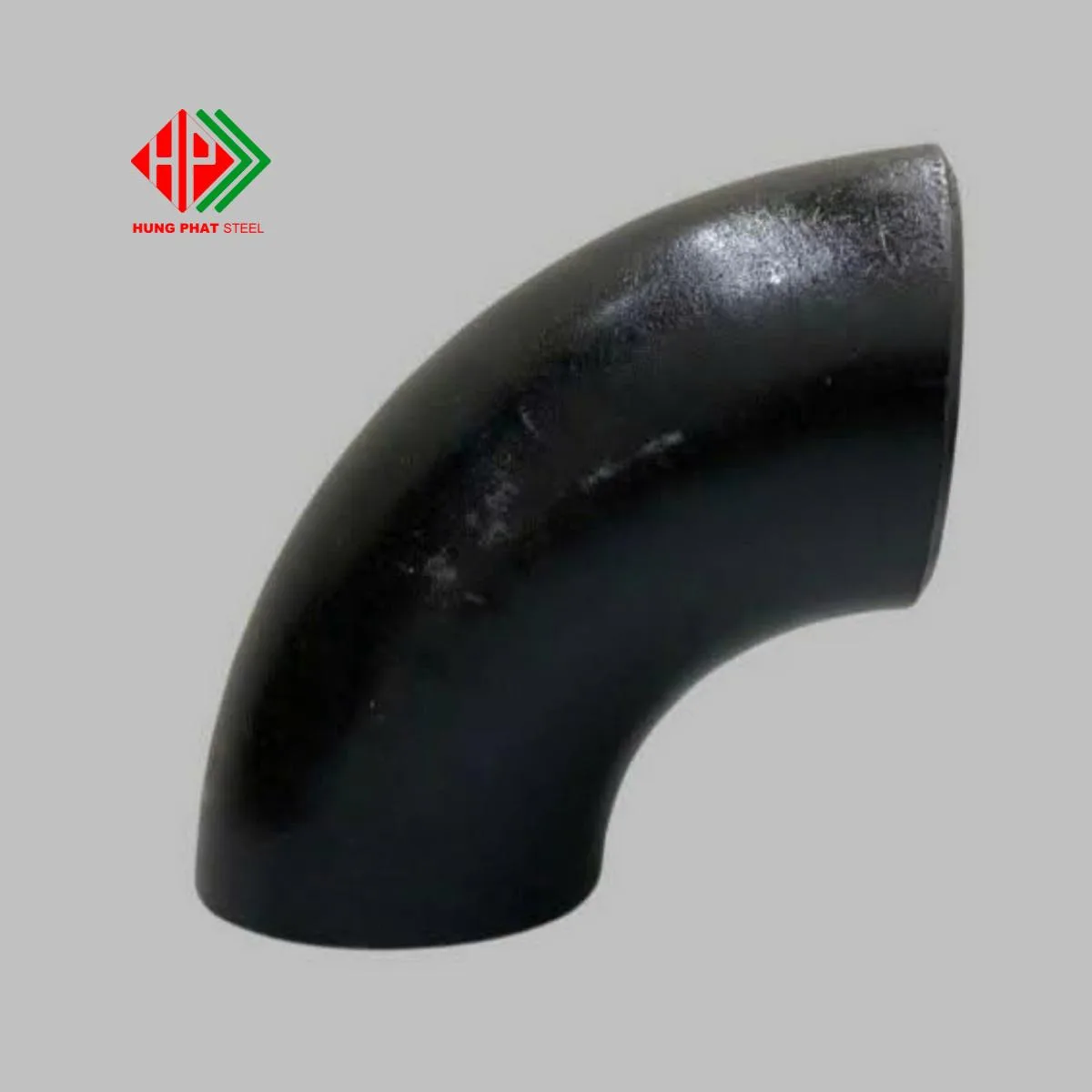

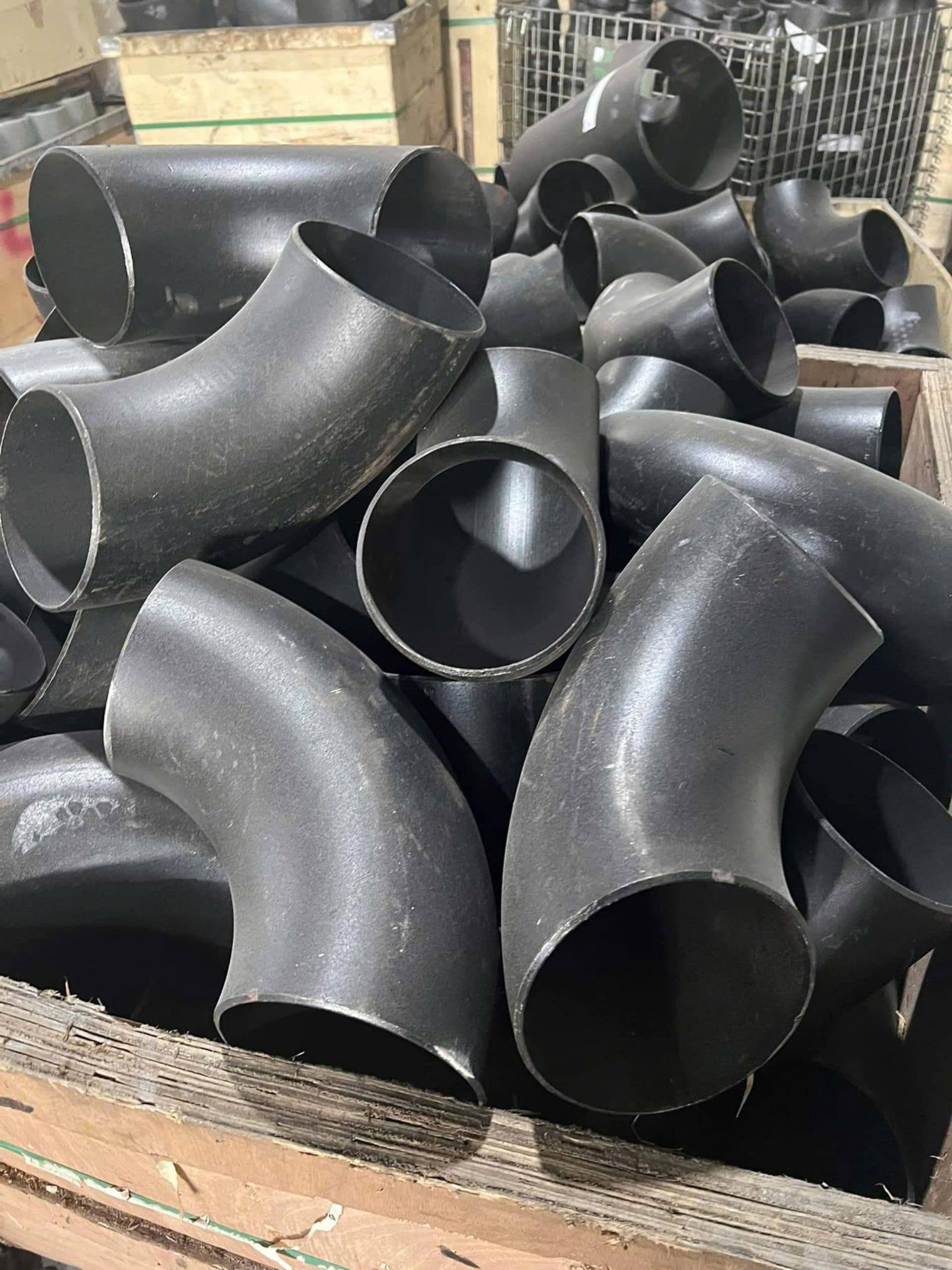

Co hàn 90 độ (cút)

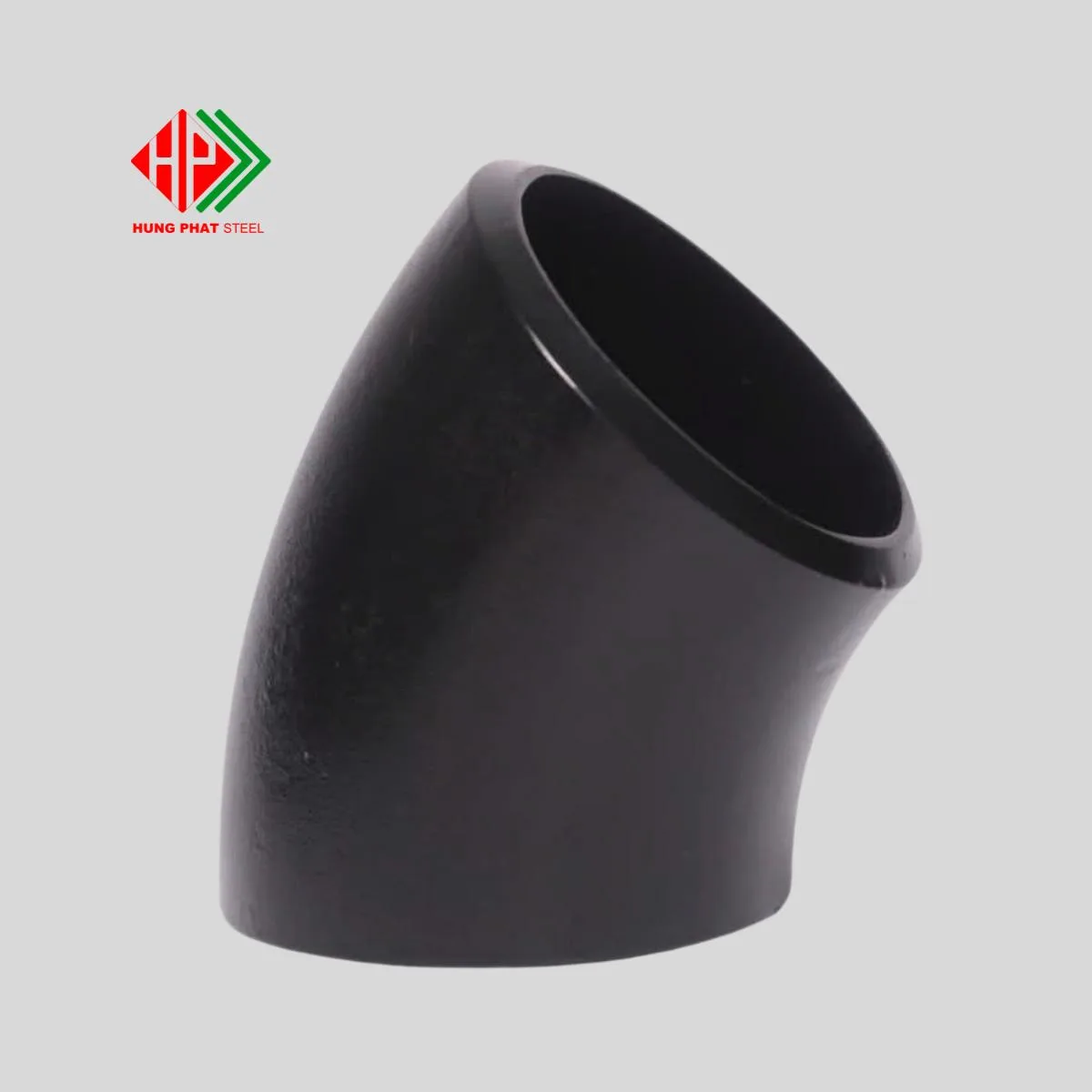

Co lơi hàn 45 độ

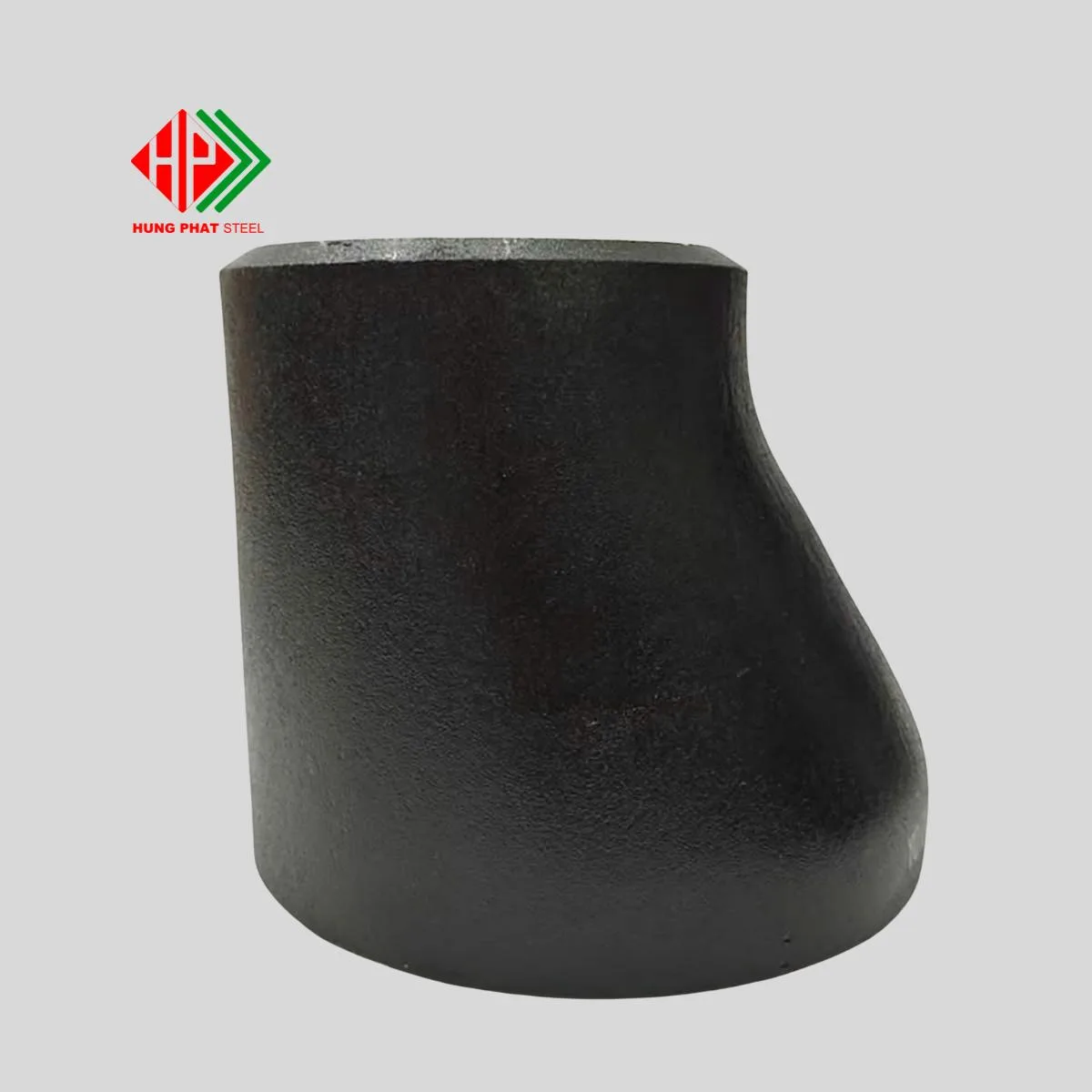

Bầu giảm lệch tâm

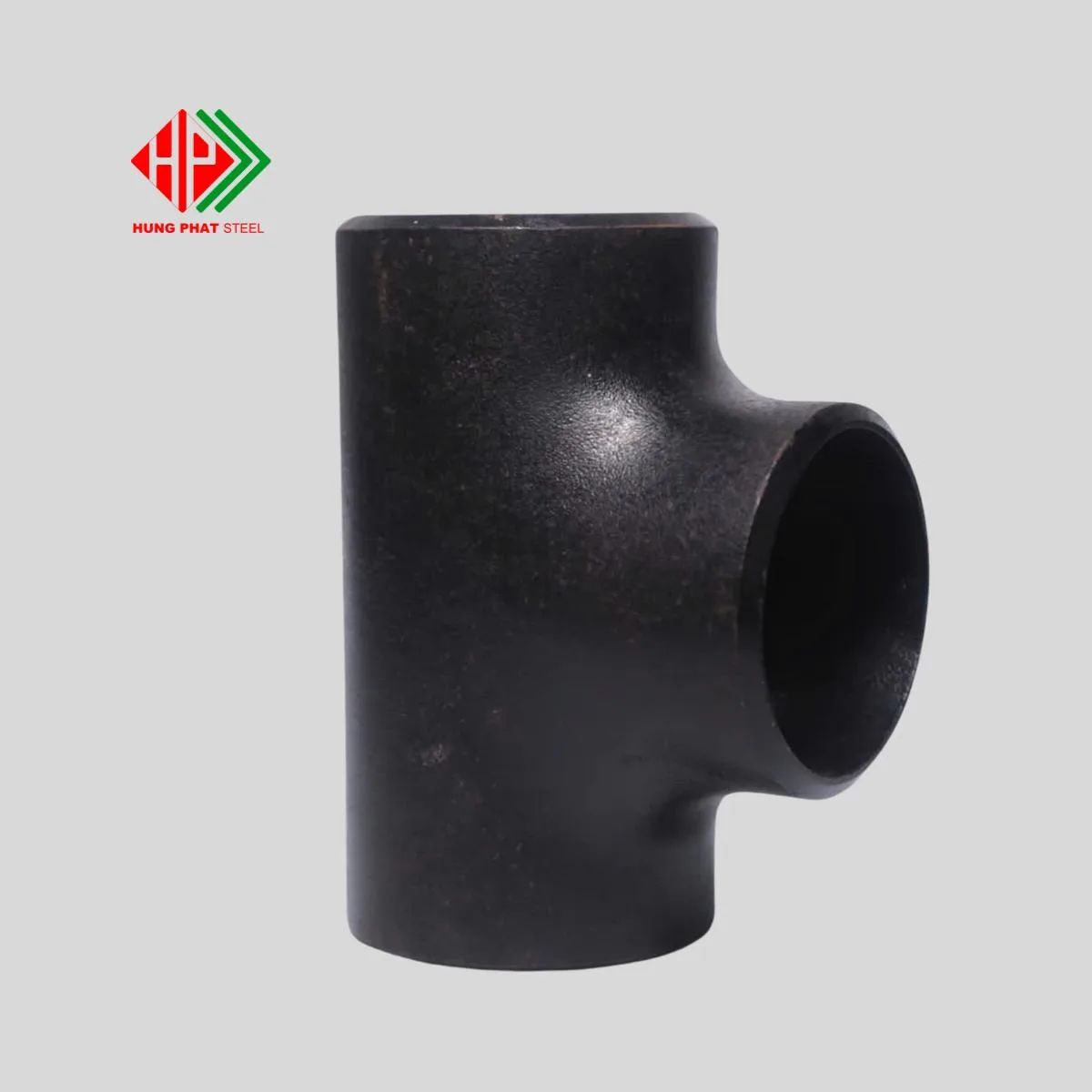

Tê đều hàn

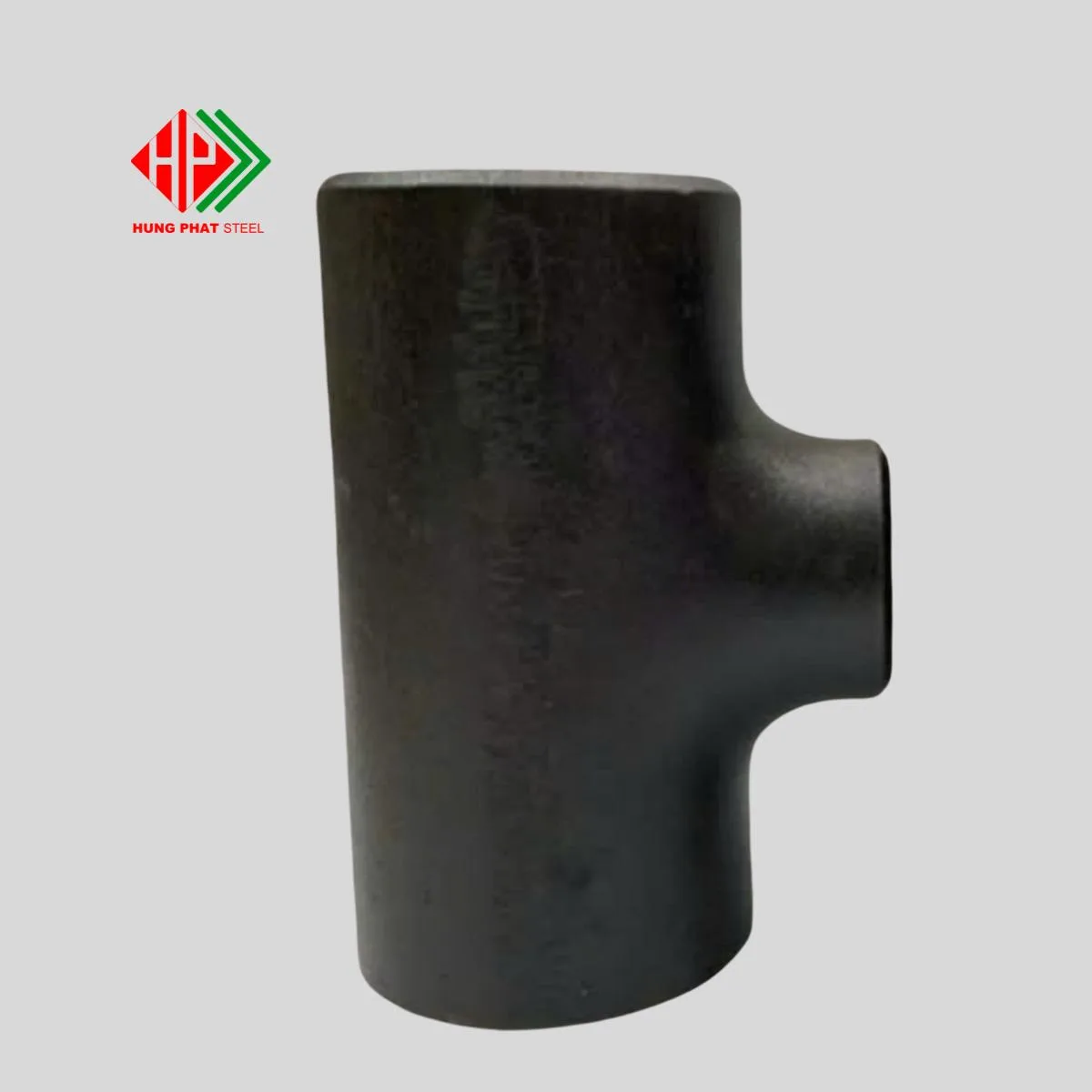

Tê giảm hàn

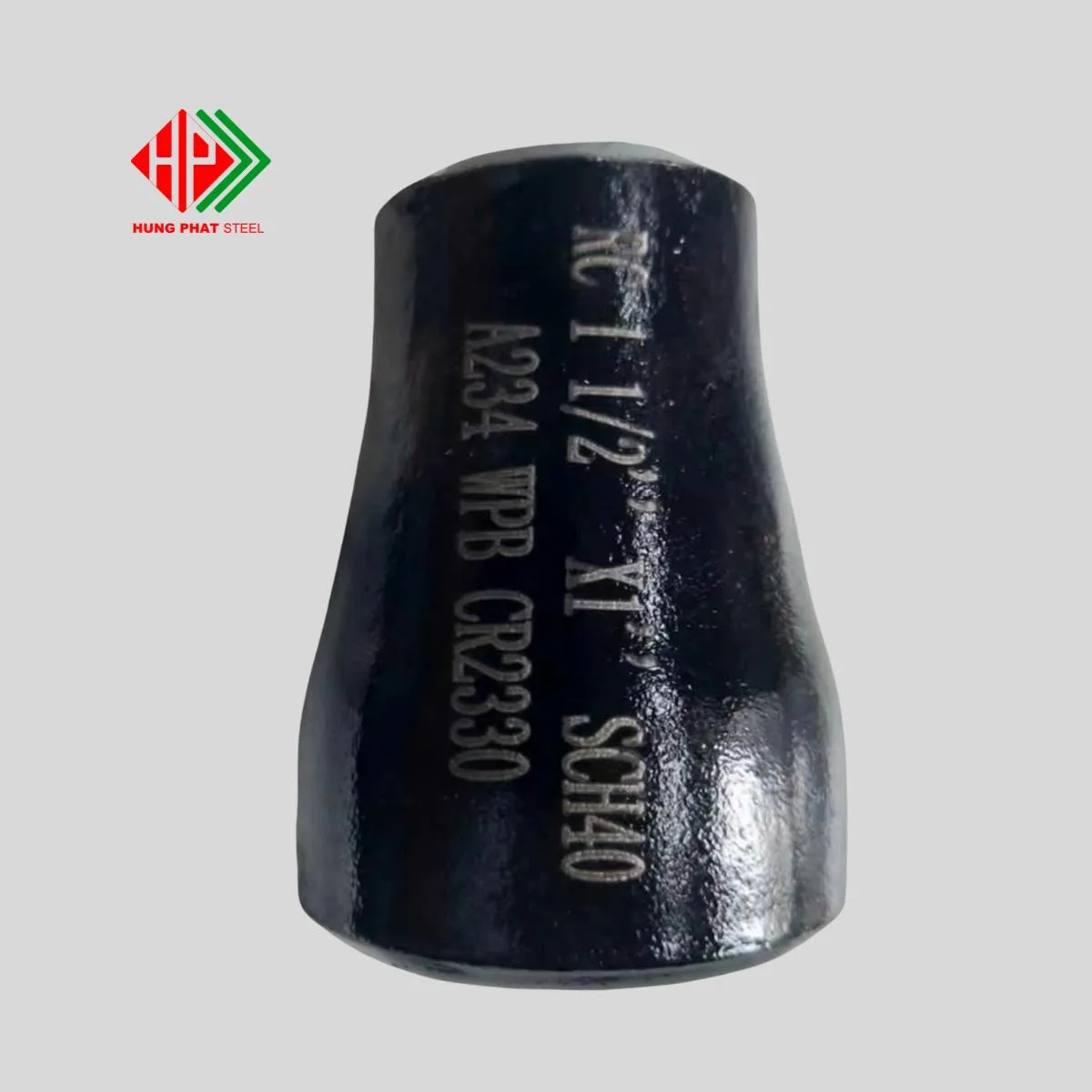

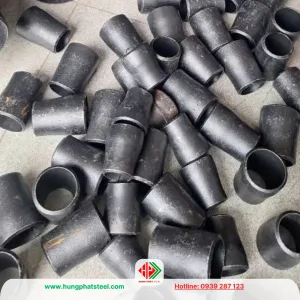

Bầu giảm hàn (côn thu hàn)

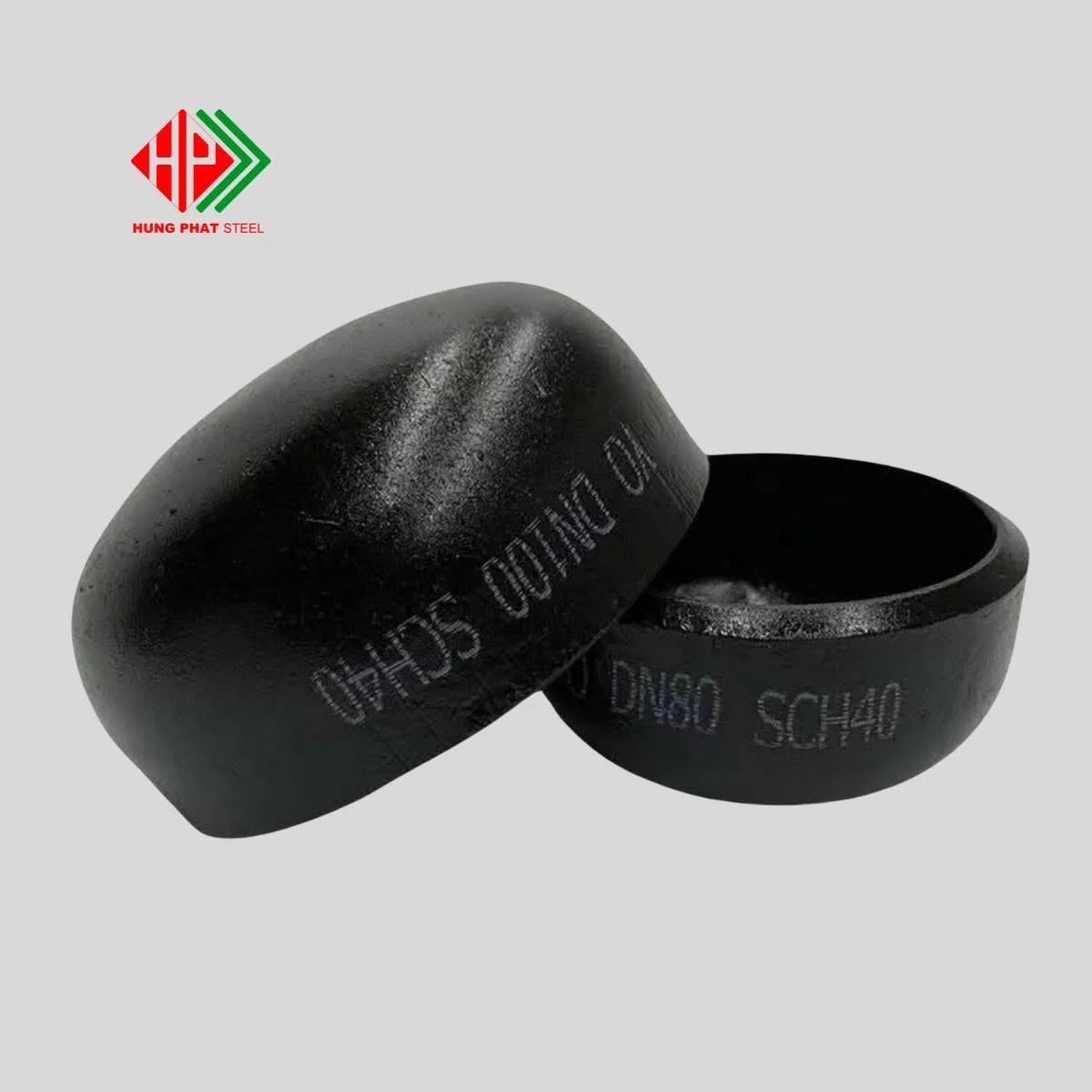

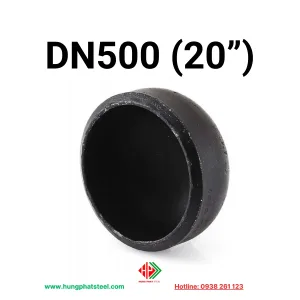

Nắp bịt (chén hàn)

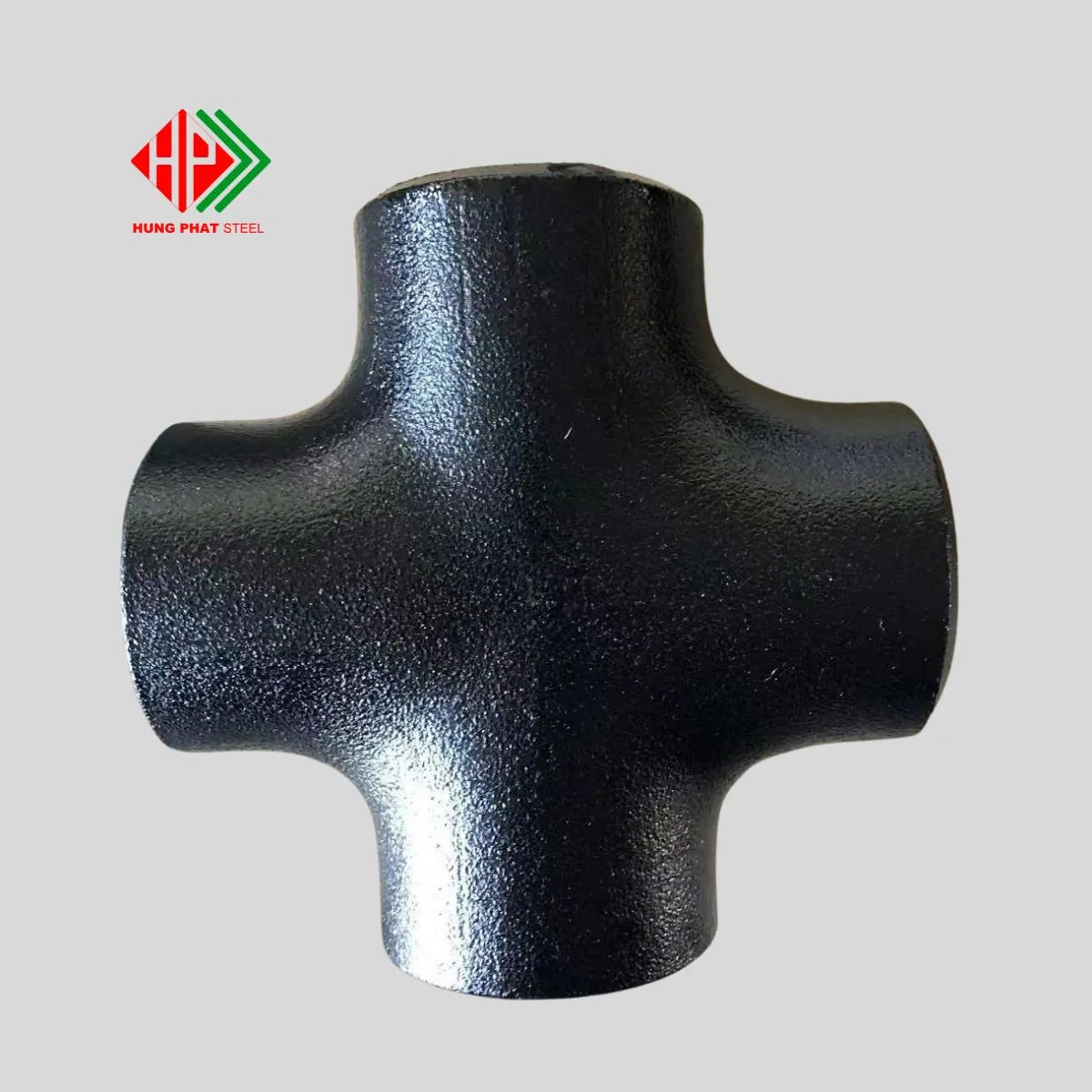

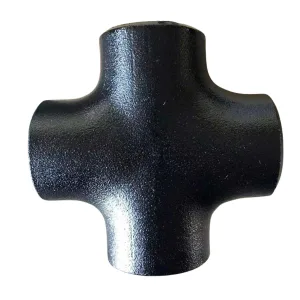

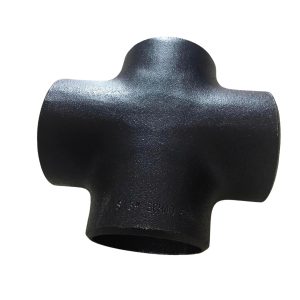

Thập hàn

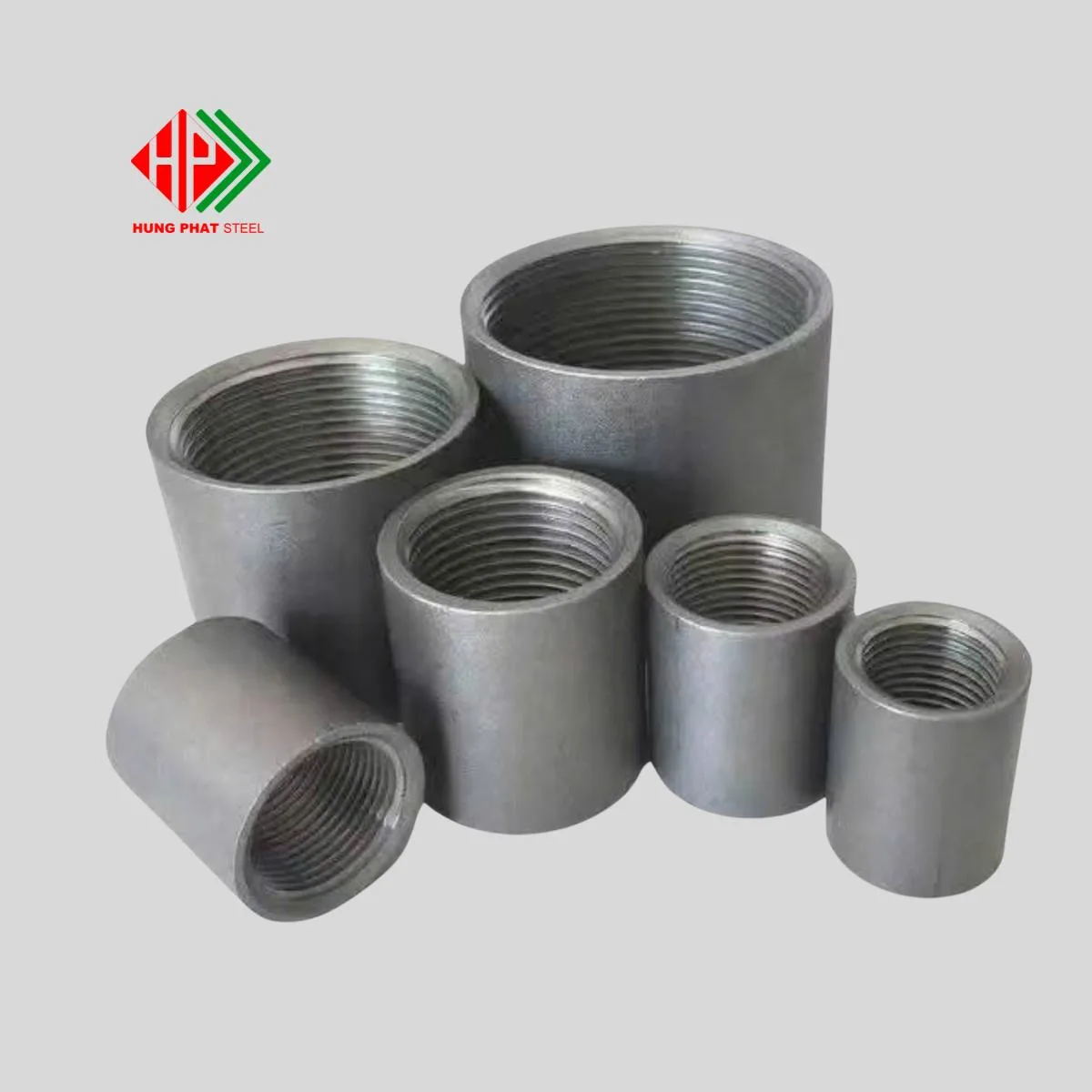

Măng sông hàn

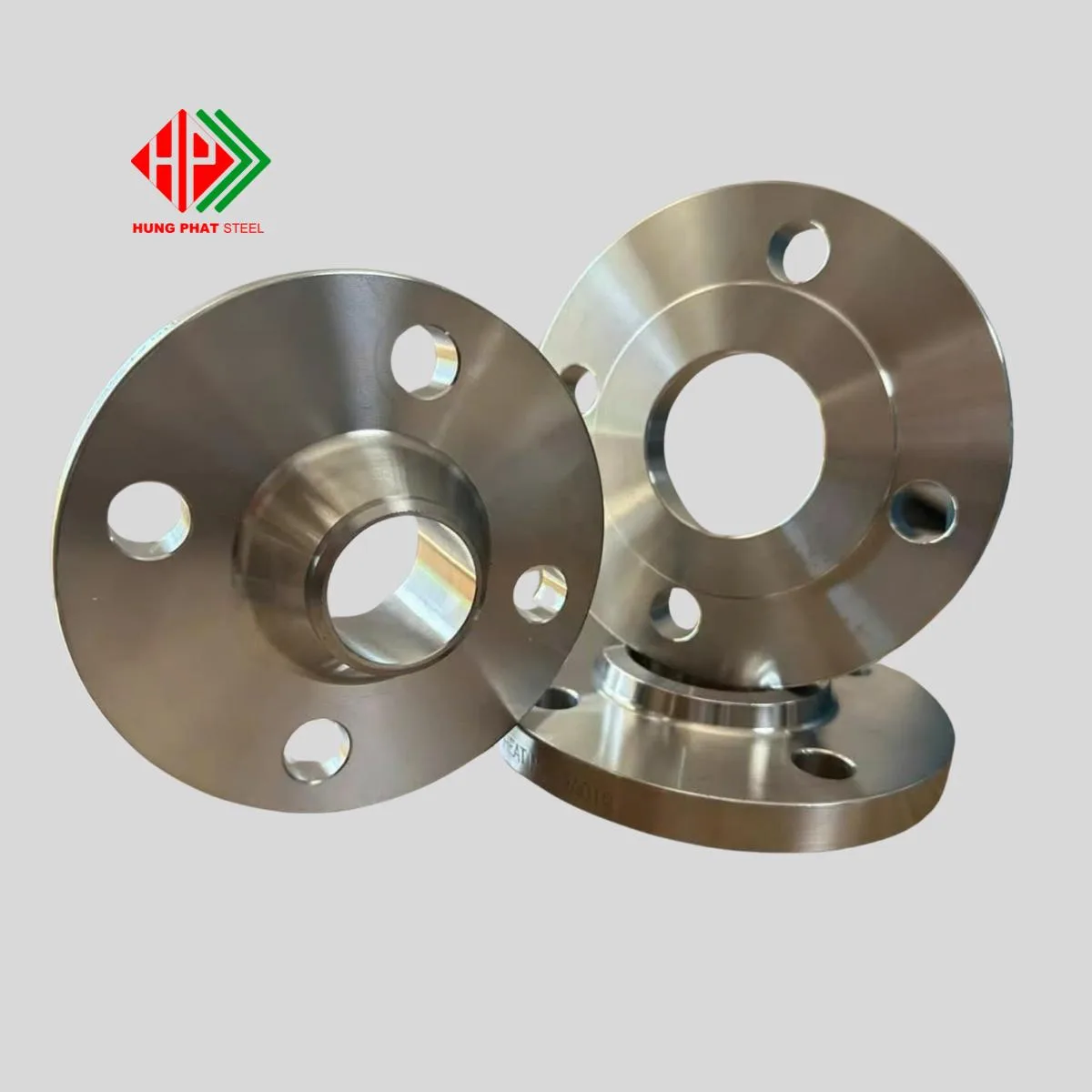

Mặt bích hàn

Bảng quy đổi kích thước phụ kiện hàn đường ống

Việc quy ước size ống hiện nay, mỗi quốc gia và tổ chức, nhà sản xuất khác nhau đều có cách đặt đơn vị và cách gọi khác nhau để quy ước size ống như: inch, DN, OD, D…

Dưới đây là bảng quy đổi kích thước để quý khách hàng tiện quy đổi cũng như mua được phụ kiện đúng với kích thước mong muốn

Ưu điểm của phụ kiện hàn đường ống

• Là phụ kiện kết nối không thể thiếu ở tất cả các đường ống, phụ kiện có tính xoay sở cao trong tất cả các tình uống nối ống khó khăn, thì phụ kiện sẽ khiến qúa trình kết nối trở nên đơn giản hơn.
• Giá thành rẻ là ưu điểm thứ 2 của các loại phụ kiện ren
• Dễ sử dụng với phương dùng mối hàn để có thể kết nối hệ thống đường ống
• Có thể mua ở bất kì cửa hàng vật tư đường ống nào

Chất liệu của phụ kiện hàn ống thép

Phụ kiện hàn ống thép đen

Là dòng phụ kiện hàn ống thép chưa qua xi mạ kẽm.

Phụ kiện hàn ống thép mạ kẽm

Là dòng phụ kiện hàn đường ống đã trải qua quá trình xi mạ kẽm hoặc mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn, tăng độ bền và tuổi thọ sử dụng trong các môi trường đường ống nhiều hóa chất ăn mòn

Ứng dụng của phụ kiện hàn ống thép

Kết nối bằng phương pháp hàn kín để tránh được sự rò rỉ đường ống.

Phụ kiện hàn ống thép được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Hệ thống cấp nước: Đảm bảo dòng chảy nước ổn định và liên tục.

• Hệ thống dẫn khí: Sử dụng trong các nhà máy công nghiệp và hệ thống HVAC.

• Xây dựng công trình: Được sử dụng trong các công trình xây dựng lớn như cầu, nhà máy, và nhà cao tầng.

Quy Trình Lắp Đặt Phụ Kiện Hàn Vào Đường Ống

Chúng ta sẽ tìm hiểu quy trình lắp đặt phụ kiện hàn vào đường ống, một bước quan trọng trong ngành công nghiệp ống dẫn.

Quy trình này không chỉ đảm bảo tính an toàn và hiệu quả của hệ thống ống dẫn mà còn giúp tối ưu hóa thời gian và chi phí thi công. Dưới đây là các bước chi tiết trong quy trình lắp đặt.

Bước 1: Chuẩn Bị Vật Liệu và Dụng Cụ

Trước khi bắt đầu lắp đặt, cần chuẩn bị đầy đủ các vật liệu và dụng cụ cần thiết, bao gồm:

• Phụ kiện hàn (côn, co, tê, …)

• Ống dẫn

• Máy hàn

• Dụng cụ đo đạc (thước kẻ, thước cuộn)

• Dụng cụ bảo hộ cá nhân (găng tay, kính bảo hộ, mặt nạ hàn)

Bước 2: Kiểm Tra và Làm Sạch Bề Mặt

Trước khi tiến hành hàn, bề mặt của ống và phụ kiện cần được kiểm tra và làm sạch. Các bước thực hiện bao gồm:

• Kiểm tra xem có vết nứt, rỉ sét hay khuyết tật nào không.

• Sử dụng bàn chải kim loại hoặc giấy nhám để làm sạch bề mặt, loại bỏ bụi bẩn, dầu mỡ.

Bước 3: Định Vị Phụ Kiện

Sau khi bề mặt đã được làm sạch, tiến hành định vị phụ kiện hàn vào vị trí mong muốn. Cần đảm bảo rằng:

• Phụ kiện được đặt đúng vị trí và góc độ.

• Sử dụng kẹp hoặc thiết bị giữ để cố định phụ kiện trong quá trình hàn.

Bước 4: Hàn Phụ Kiện

Bắt đầu quá trình hàn với các bước sau:

• Điều chỉnh máy hàn đến nhiệt độ và dòng điện phù hợp.

• Thực hiện hàn theo phương pháp đã chọn (hàn hồ quang, hàn TIG, hàn MIG, …).

• Đảm bảo mối hàn đều và không có khuyết tật.

Bước 5: Kiểm Tra Mối Hàn

Sau khi hoàn thành hàn, cần kiểm tra mối hàn để đảm bảo chất lượng. Các phương pháp kiểm tra bao gồm:

• Kiểm tra bằng mắt thường để phát hiện các khuyết tật bề mặt.

• Sử dụng phương pháp không phá hủy (NDT) như siêu âm hoặc kiểm tra bằng bột từ.

Bước 6: Hoàn Thiện và Bảo Trì

Cuối cùng, sau khi kiểm tra và xác nhận mối hàn đạt yêu cầu, thực hiện các bước hoàn thiện:

• Làm sạch khu vực xung quanh mối hàn.

• Bảo trì và kiểm tra định kỳ để đảm bảo hệ thống ống dẫn hoạt động hiệu quả.

Kết Luận

Quy trình lắp đặt phụ kiện hàn vào đường ống là một công việc đòi hỏi sự chính xác và cẩn thận. Việc tuân thủ các bước trên sẽ giúp đảm bảo an toàn và hiệu quả cho hệ thống ống dẫn.

Các tiêu chuẩn của phụ kiện hàn đường ống

Phụ kiện hàn đường ống được sản xuất theo các tiêu chuẩn nghiêm ngặt để đảm bảo chất lượng và độ an toàn trong các ứng dụng công nghiệp và xây dựng. Dưới đây là một số tiêu chuẩn phổ biến áp dụng cho phụ kiện hàn đường ống:

1. Tiêu chuẩn quốc tế cho phụ kiện hàn đường ống

• ASME B16.9: Tiêu chuẩn này quy định về kích thước, dung sai, áp suất và các yêu cầu vật liệu cho các loại phụ kiện hàn đối đầu, bao gồm co, tê, bầu giảm, và mối nối. ASME B16.9 áp dụng chủ yếu cho các hệ thống áp lực cao.
• ASME B16.25: Quy định về gia công hàn đầu ống, bao gồm các yêu cầu kỹ thuật liên quan đến mặt cắt hàn của ống và phụ kiện.
• DIN 2605, DIN 2615, DIN 2616, DIN 2617: Các tiêu chuẩn của Đức về phụ kiện hàn, bao gồm co, tê, bầu giảm và nắp bịt, sử dụng rộng rãi trong các hệ thống đường ống ở châu Âu.
• MSS SP-75: Quy định các yêu cầu kỹ thuật cho các phụ kiện hàn chịu áp suất cao, thường áp dụng trong ngành công nghiệp dầu khí.

2. Tiêu chuẩn vật liệu

• ASTM A234: Áp dụng cho các phụ kiện hàn được làm từ thép cacbon và thép hợp kim. Các lớp A234 WPB, WPC, WP11, WP22, WP5, và WP9 được sử dụng phổ biến cho các hệ thống áp suất cao và nhiệt độ cao.
• ASTM A403: Quy định về phụ kiện hàn làm từ thép không gỉ (inox), được sử dụng trong các ứng dụng yêu cầu khả năng chống ăn mòn.
• ASTM A420: Đối với các phụ kiện hàn từ thép cacbon và thép hợp kim có nhiệt độ thấp, dùng trong các hệ thống đường ống dẫn khí lạnh hoặc hóa chất lạnh.
• ISO 5251: Tiêu chuẩn quốc tế cho phụ kiện hàn từ thép không gỉ.

3. Tiêu chuẩn kiểm tra và thử nghiệm

• NDT (Non-Destructive Testing): Các phương pháp kiểm tra không phá hủy, như kiểm tra siêu âm, kiểm tra bề mặt bằng chất lỏng thẩm thấu hoặc từ trường, để đảm bảo không có khuyết tật trên bề mặt hoặc bên trong phụ kiện.
• Hydrostatic Testing: Thử nghiệm áp suất thủy lực để đảm bảo phụ kiện có thể chịu được áp suất hoạt động mà không bị rò rỉ hay nứt vỡ.
• Radiographic Testing (RT): Kiểm tra bằng tia X hoặc gamma để phát hiện khuyết tật bên trong các mối hàn hoặc phụ kiện.

4. Các yêu cầu khác

• Chứng nhận chất lượng: Các phụ kiện hàn phải đi kèm chứng nhận chất lượng từ nhà sản xuất, xác minh rằng sản phẩm đã được thử nghiệm và đáp ứng đầy đủ các tiêu chuẩn quy định.
• Ký hiệu và đánh dấu: Phụ kiện phải được đánh dấu rõ ràng với thông tin về kích thước, loại vật liệu, áp suất, và tiêu chuẩn, để đảm bảo tính truy xuất nguồn gốc.
• Độ dày thành ống: Phải phù hợp với tiêu chuẩn SCH (schedule), như SCH 40, SCH 80, SCH 160, hoặc XS, XXS, để đảm bảo độ bền và khả năng chịu áp lực.

Nhà cung cấp vật tư phụ kiện hàn ống thép hàng đầu

Thép Hùng Phát là đơn vị phân phối phụ kiện hàn các loại hàng đầu, giao hàng toàn quốc

Đa dạng các loại phụ kiện, đa dạng quy cách

Chứng chỉ CO/CQ, hóa đơn đầy đủ

Cam kết uy tín, tận tâm, trách nhiệm
