PHỤ KIỆN REN

Phụ kiện ren là các loại phụ kiện được sử dụng để kết nối các đoạn ống hoặc thiết bị trong hệ thống đường ống thông qua liên kết ren (threaded connection). Đây là giải pháp đơn giản, dễ dàng tháo lắp, thay thế và bảo trì, phù hợp với các hệ thống có áp suất và nhiệt độ trung bình hoặc thấp.

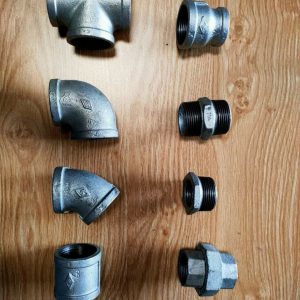

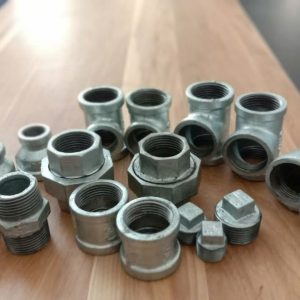

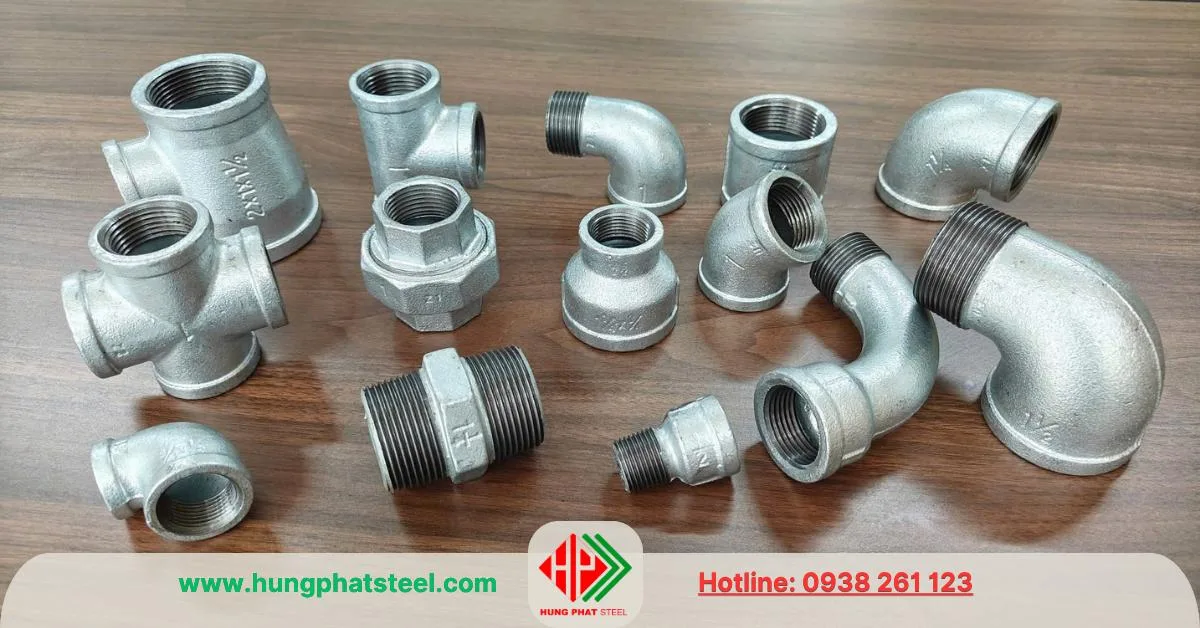

Phụ kiện ren các loại DN15-DN100

Thép Hùng Phát chuyên phân phối phụ kiện ren các loại.

Thông số cơ bản

Đa dạng chất liệu : Gang, thép, mạ kẽm, inox, đồng (thau)…v.v..
Đa dạng quy cách: Có đủ quy cách từ DN15-DN100 (1/2” – 30”)
Áp suất: 10bar-16bar
Tiêu chuẩn : ULFM
Đa dạng kiểu ren: Ren trong, ren ngoài, ren kết hợp trong ngoài, ren tăng giảm…v.v..
Thương hiệu: Mech,K1, DZ, Miha, Hoa Sen, Binh Minh….
Đa dạng xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan, Châu Âu…v..v..

Ứng dụng: phụ kiện nối ống, nối van, trong các đường ống dẫn nhiên liệu lỏng, hơi, đường ống cấp thoát nước, PCCC, tưới tiêu, đường ống nguyên liệu thực phẩm, hóa sinh…v.v..

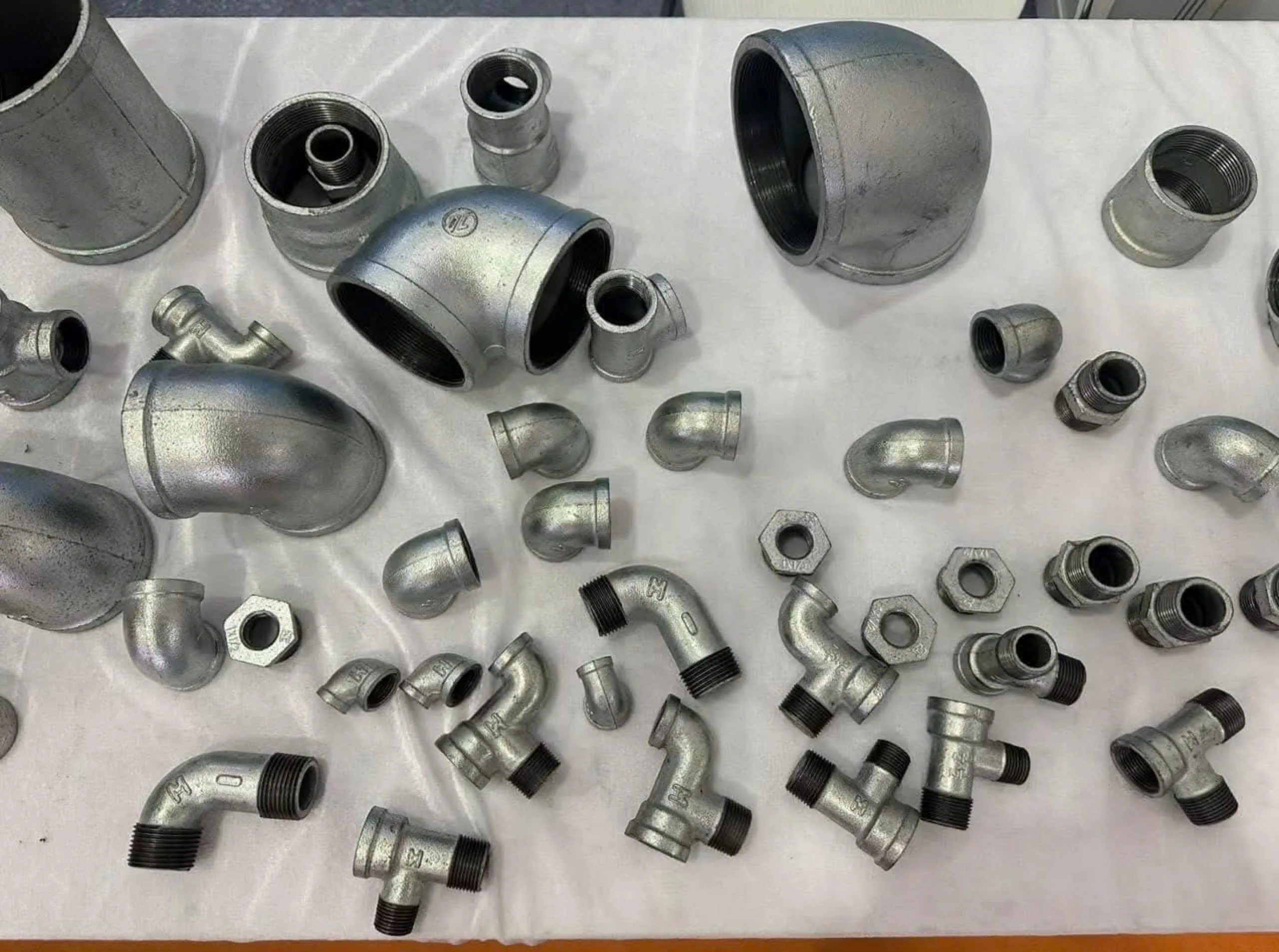

Các loại phụ kiện ren phổ biến

Dưới đây là một số loại phụ kiện nối ống bằng ren phổ biến với tất cả các size từ DN15-DN100

Tên sản phẩm	Hình ảnh minh họa
Co ren 90 độ (cút) Co lơi 45 độ
Chữ Y
Co điếu ren Co điếu đều Co điếu giảm
Co giảm ren

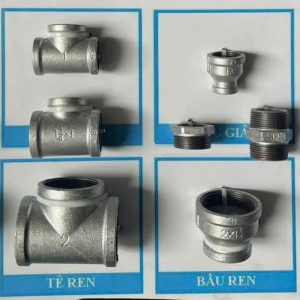

Tê đều ren
Tê giảm ren
Hai đầu ren ngoài (kép ren) Kép đều Kép giảm
Rắc co ren
Bầu giảm ren (côn thu ren)

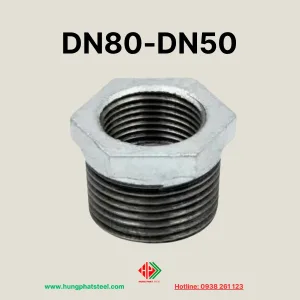

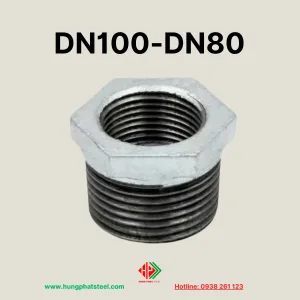

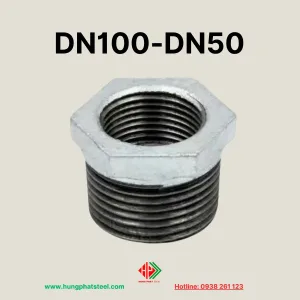

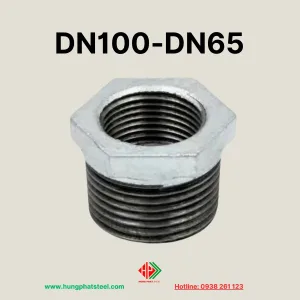

Cà rá ren (lơ thu)
Nắp bịt ren (ren trong)
Nút bịt ren (ren ngoài)
Thập ren (4 nhánh)
Măng sông ren (nối ren trong)
Mặt bích ren

Bảng quy đổi kích thước phụ kiện đường ống

Việc quy ước size ống hiện nay, mỗi quốc gia và tổ chức, nhà sản xuất khác nhau đều có cách đặt đơn vị và cách gọi khác nhau để quy ước size ống như: inch, DN, OD, D…

Dưới đây là bảng quy đổi kích thước để quý khách hàng tiện quy đổi cũng như mua được phụ kiện đúng với kích thước mong muốn

NOMINAL SIZE		OD (phi)
DN (mm)	Inches (NPS) (“)	D (mm)	OD (mm)
DN 10	3/8″	~ Ø 17 mm	17mm
DN 15	1/2″	~ Ø 21 mm	21.2 mm
DN 20	3/4″	~ Ø 27 mm	26.7 mm
DN 25	1″	~ Ø 34 mm	33.5 mm
DN 32	1 1/4″	~ Ø 42 mm	42.2 mm
DN 40	1 1/2″	~ Ø 49 mm	48.1 mm
DN 50	2″	~ Ø 60 mm	59.9 mm
DN 65	2 1/2″	~ Ø 73 mm	75.6mm
DN 80	3″	~ Ø 89 mm	88.3mm
DN 100	4″	~ Ø 114 mm	113.5 mm
DN 125	5″	~ Ø 141 mm	141.3 mm
DN 150	6″	~ Ø 168 mm	168.3 mm
DN 200	8″	~ Ø 219 mm	219.1 mm
DN 250	10″	~ Ø 273 mm	273 mm
DN 300	12″	~ Ø 324 mm	323.8 mm
DN 350	14″	~ Ø 356 mm	355.6 mm
DN 400	16″	~ Ø 406 mm	406.4 mm
DN 450	18″	~ Ø 457 mm	457.2 mm
DN 500	20″	~ Ø 508 mm	508 mm
DN 550	22″	~ Ø 559 mm	558.8 mm
DN600	24”	~ Ø 610 mm	609.6 mm

Bảng giá tham khảo

Kích thước	Co Cút 90 độ (90 Elbow)	Măng Sông (Socket)	Bầu giảm (Côn thu) (Reducer)	Tê đều (Equal Tee)	Tê giảm (Tê thu) (Reducing Tee)	Co lới (Chếch) ( 45 Elbow)
DN15 (1/2″)	4,600	3,800		6,100		5,400
DN20 (3/4″)	6,900	5,000	6,600	8,500	10,700	8,000
DN25 (1″)	10,400	8,300	8,800	13,600	16,500	12,000
DN32 (1-1/4″)	15,700	11,800	13,000	20,500	24,800	19,400
DN40 (1-1/2″)	21,000	14,400	15,500	26,200	31,500	23,800
DN50 (2″)	31,500	22,400	23,500	39,500	44,600	35,800
DN65 (2-1/2″)	57,900	41,400	60,000	88,300	79,800	68,800
DN80 (3″)	88,300	60,600	67,500	115,800	116,600	86,800
DN100 (4″)	160,000	99,400	110,500	209,800	209100	171,000
Kích thước	Kép (2 đầu ren) (Nipple)	Rắc co (Union)	Nút bịt (Plain plug)	Bịt chụp (nắp bịt) (Round caps)	Lơ thu (cà rá) (Bushing)
DN15 (1/2″)	3,700	14,100	3,500	4,200	5,200
DN20 (3/4″)	5,000	17,100	4,200	5,100	5,300
DN25 (1″)	7,000	21,100	5,600	7,200	8,800
DN32 (1-1/4″)	10,200	29,800	8,600	10,400	13,800
DN40 (1-1/2″)	14,100	39,700	9,900	13,800	15,900
DN50 (2″)	19,400	56,800	14,400	19,200	28,200
DN65 (2-1/2″)	47,100	134,100	47,500	71,100	49,400
DN80 (3″)	62,200	189,400	65,100	96,300	67,900
DN100 (4″)	105,300	321,000	106,800	161,100	119,100

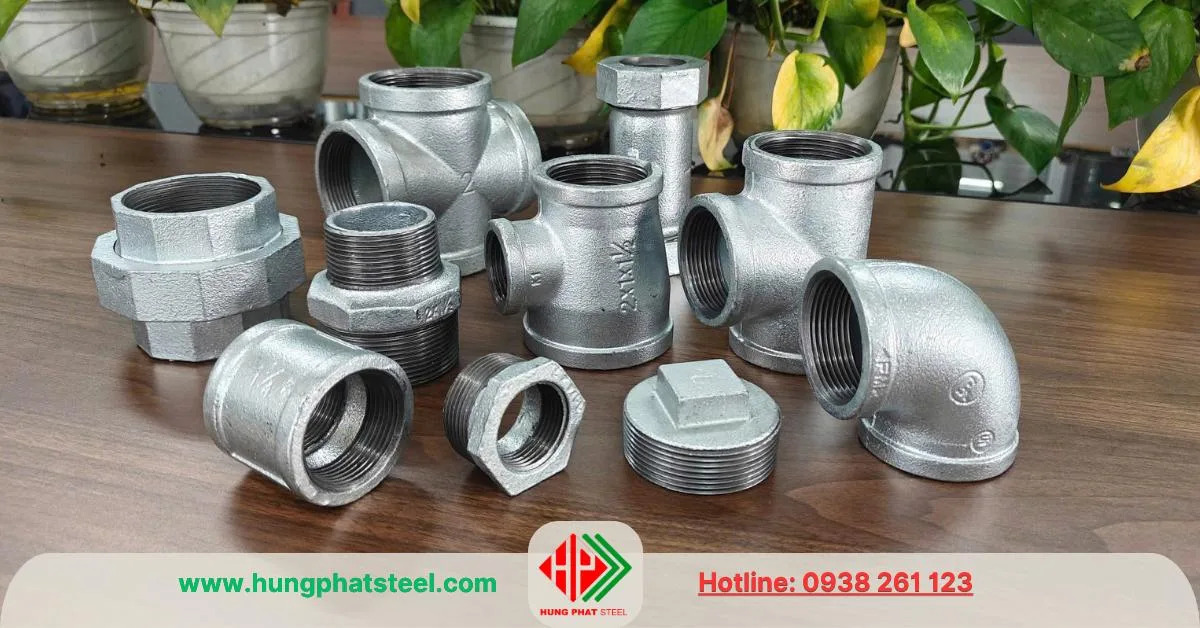

Ưu điểm nổi bật của các loại phụ kiện nối ống ren

Là phụ kiện kết nối không thể thiếu ở tất cả các đường ống, phụ kiện có tính xoay sở cao trong tất cả các tình uống nối ống khó khăn, thì phụ kiện sẽ khiến qúa trình kết nối trở nên đơn giản hơn.
Giá thành rẻ là ưu điểm thứ 2 của các loại phụ kiện ren
Dễ sử dụng chỉ với phương pháp vặn ren và kỹ năng đơn giản là có thể kết nối hệ thống đường ống
Có thể mua ở bất kì cửa hàng vật tư đường ống nào là ưu điểm nổi trội của phụ kiện ren

Chất liệu của phụ kiện ren

Phụ kiện ren đen

Là dòng phụ kiện nối ống ren bằng sắt/gang chưa qua xi mạ hay sơn màu.

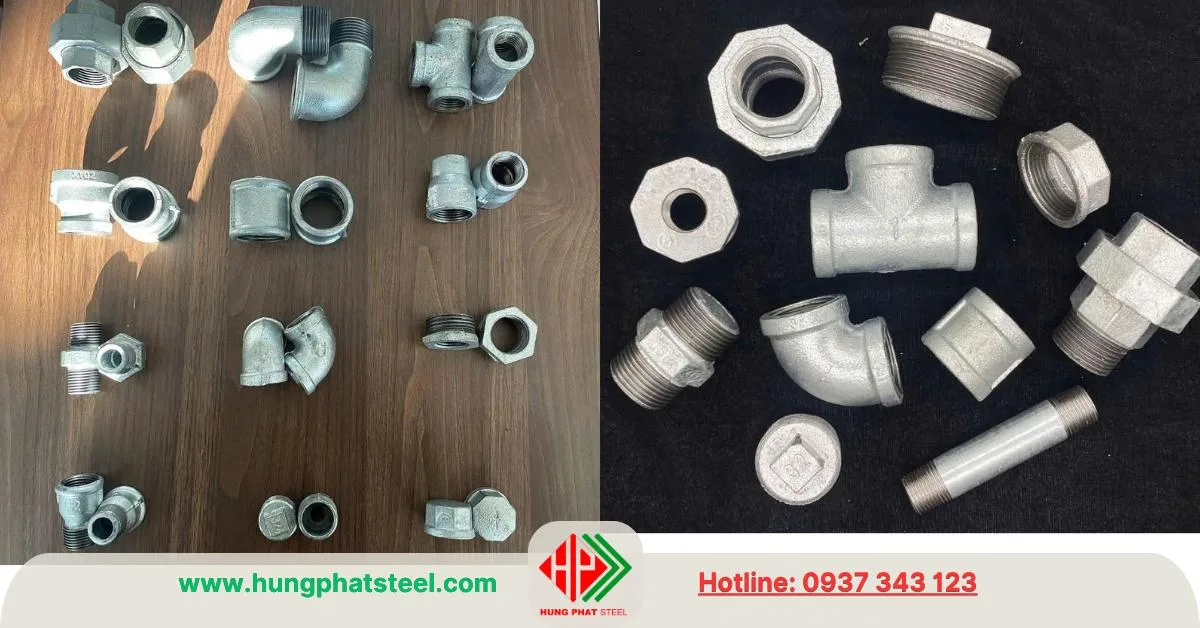

Phụ kiện ren mạ kẽm

Là dòng phụ kiện đã trải qua quá trình xi mạ kẽm hoặc mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn, tăng độ bền và tuổi thọ sử dụng trong các môi trường đường ống nhiều hóa chất ăn mòn

Phụ kiện ren đồng thau

Là dòng phụ kiện bằng đồng thau, có khả năng chống ăn mòn cao, phù hợp với hệ thống đường ống áp lực cao và môi trường nhiều hóa chất ăn mòn.

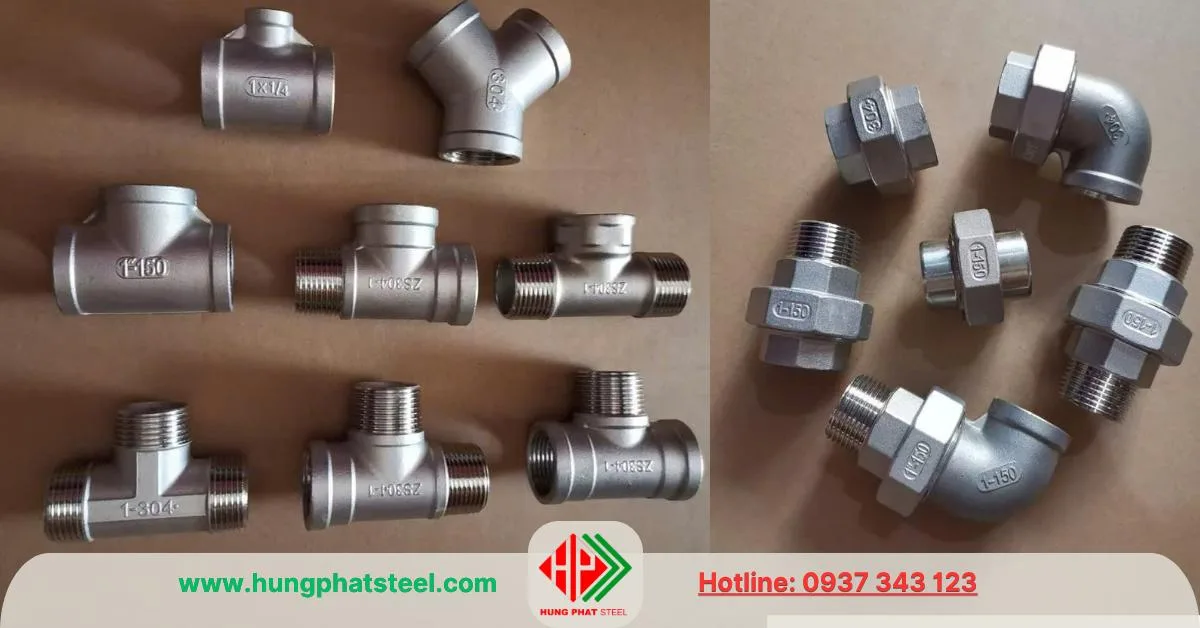

Phụ kiện ren Inox

Là dòng phụ kiện nối ống ren bằng chất liệu chống rỉ inox 201, inox 304, inox 316. Với khả năng chống rỉ siêu cao, dùng trong hệ thống ống có thể kể đến như ngành y tế, thực phẩm, hóa sinh….v.v..

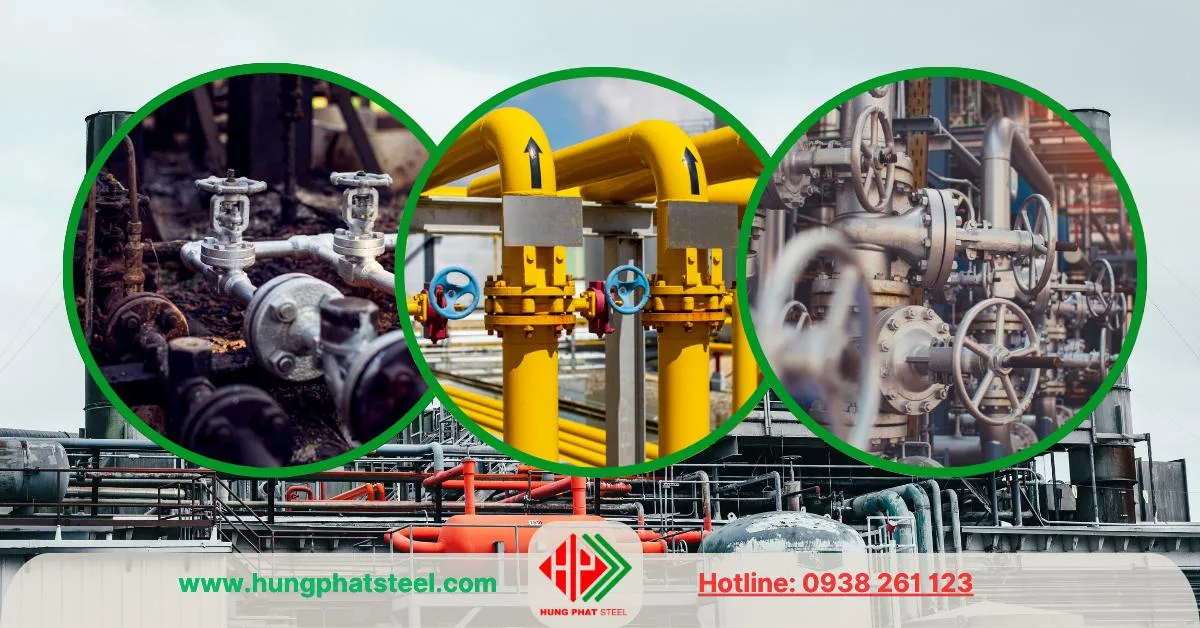

Ứng dụng của phụ kiện ren đường ống

Phụ kiện nối ống, nối van, trong các đường ống dẫn nhiên liệu lỏng, hơi, đường ống cấp thoát nước, PCCC, tưới tiêu, đường ống nguyên liệu thực phẩm, hóa sinh…v.v.

Kết nối bằng phương pháp vặn ren, có thể kết hợp với các phụ kiện như keo lụa, hoặc keo dán chống hở để tăng sự kết nối khớp ren với nhau, tránh được sự rò rỉ đường ống.
