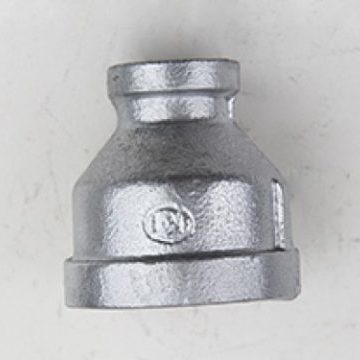

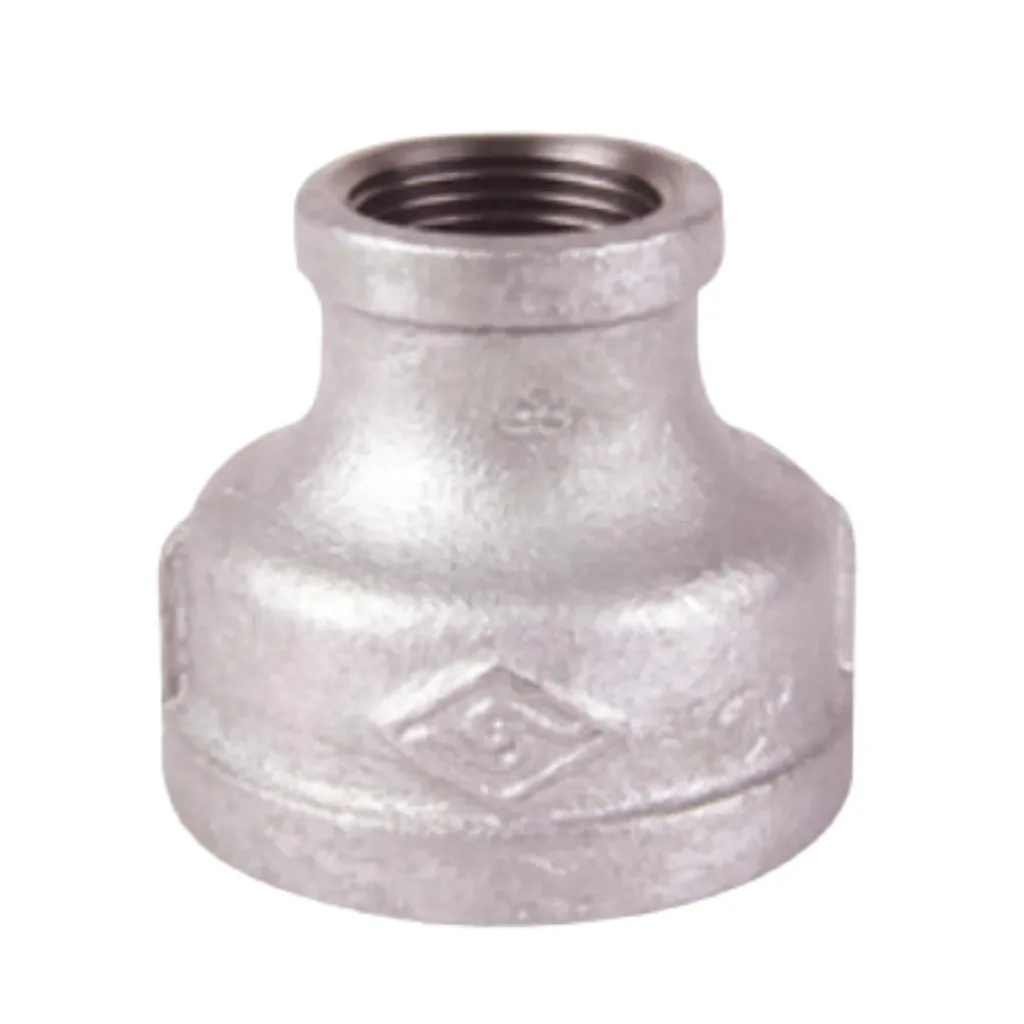

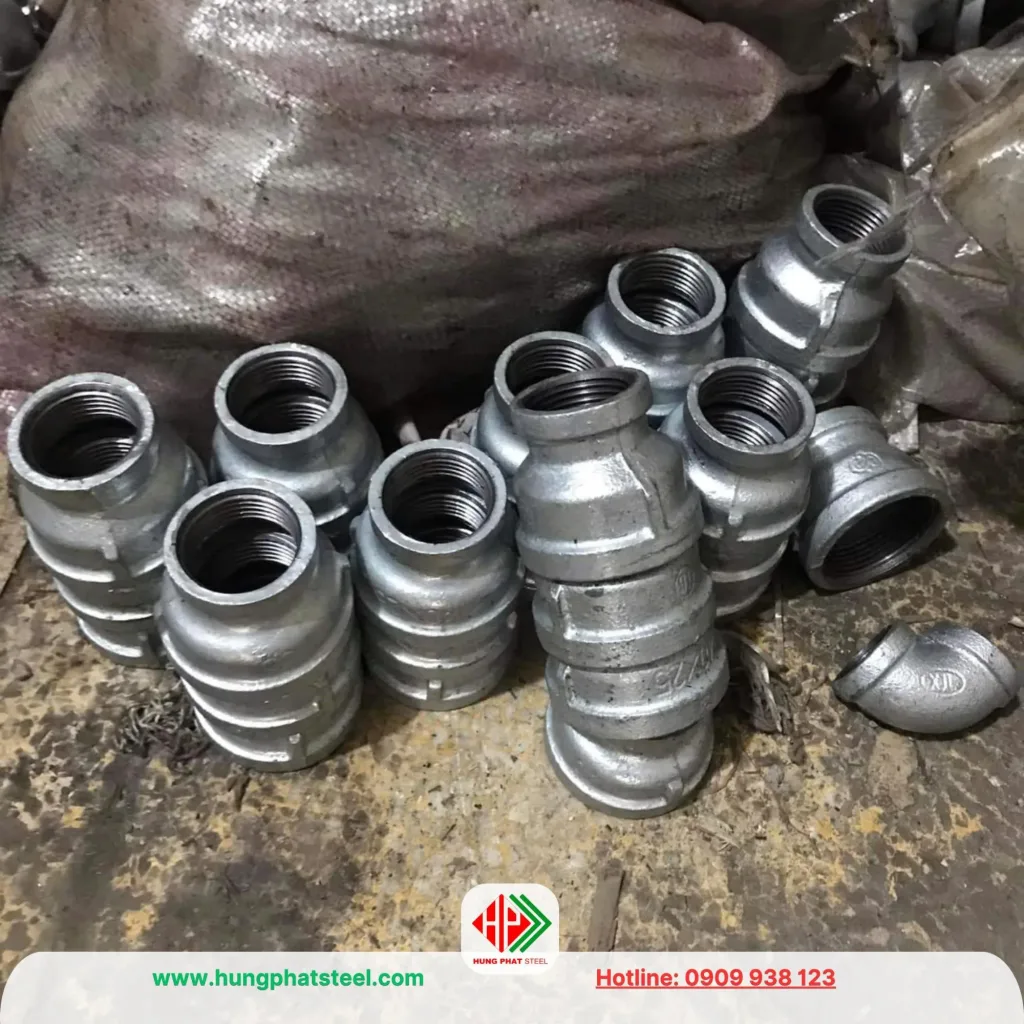

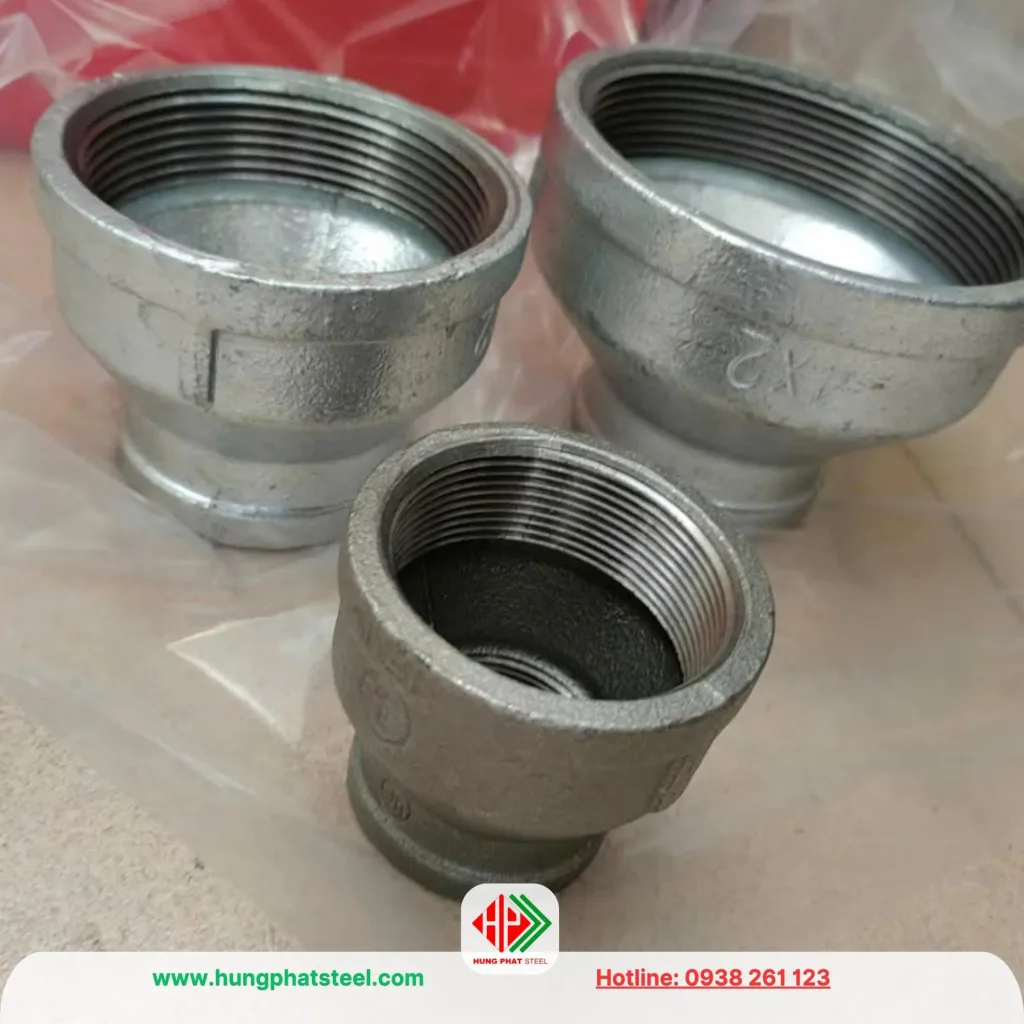

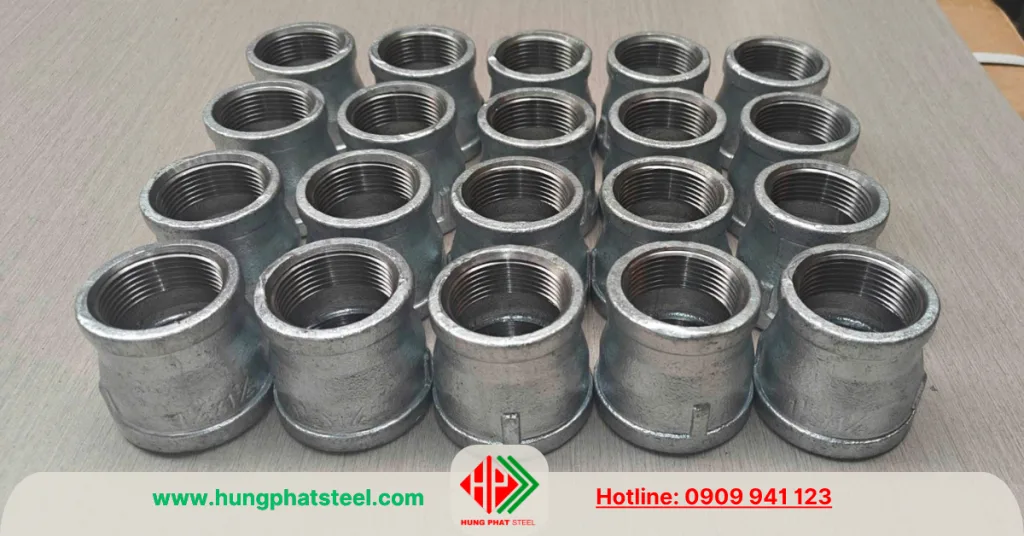

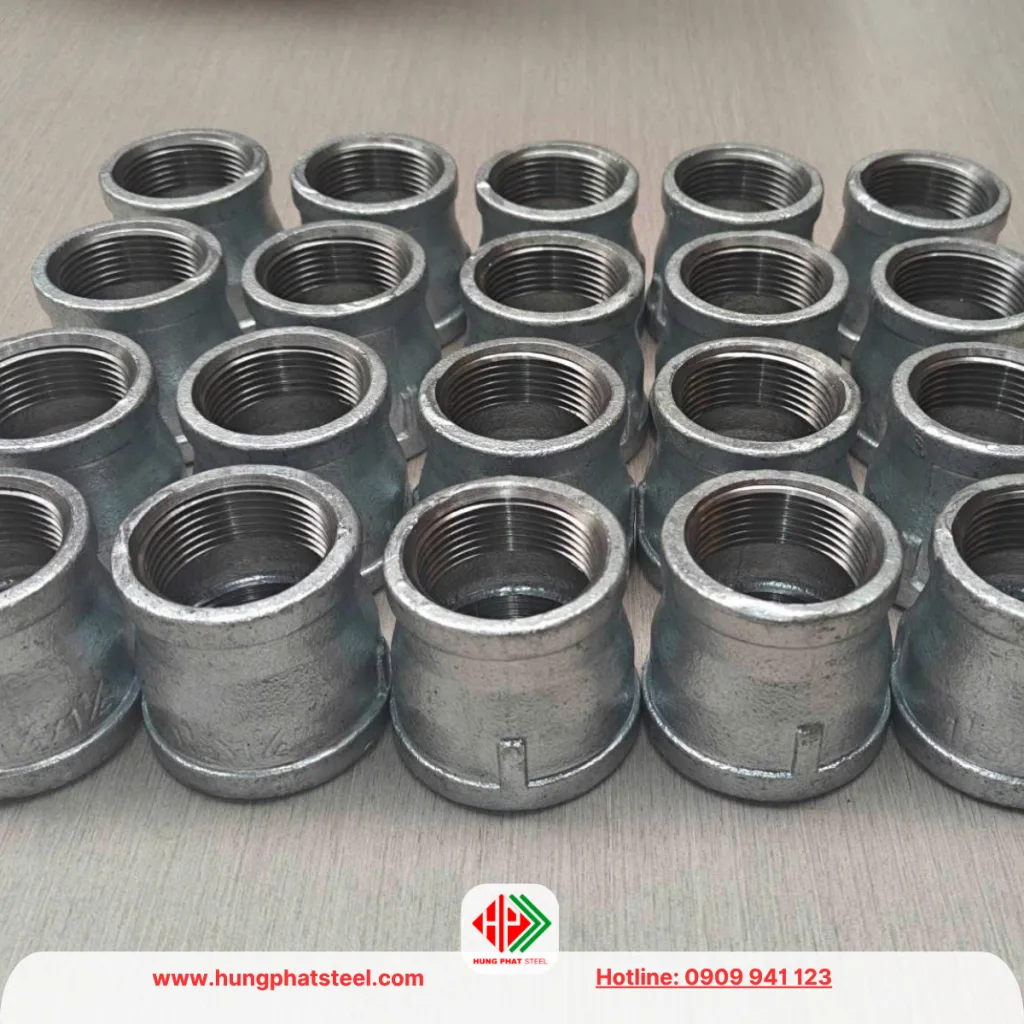

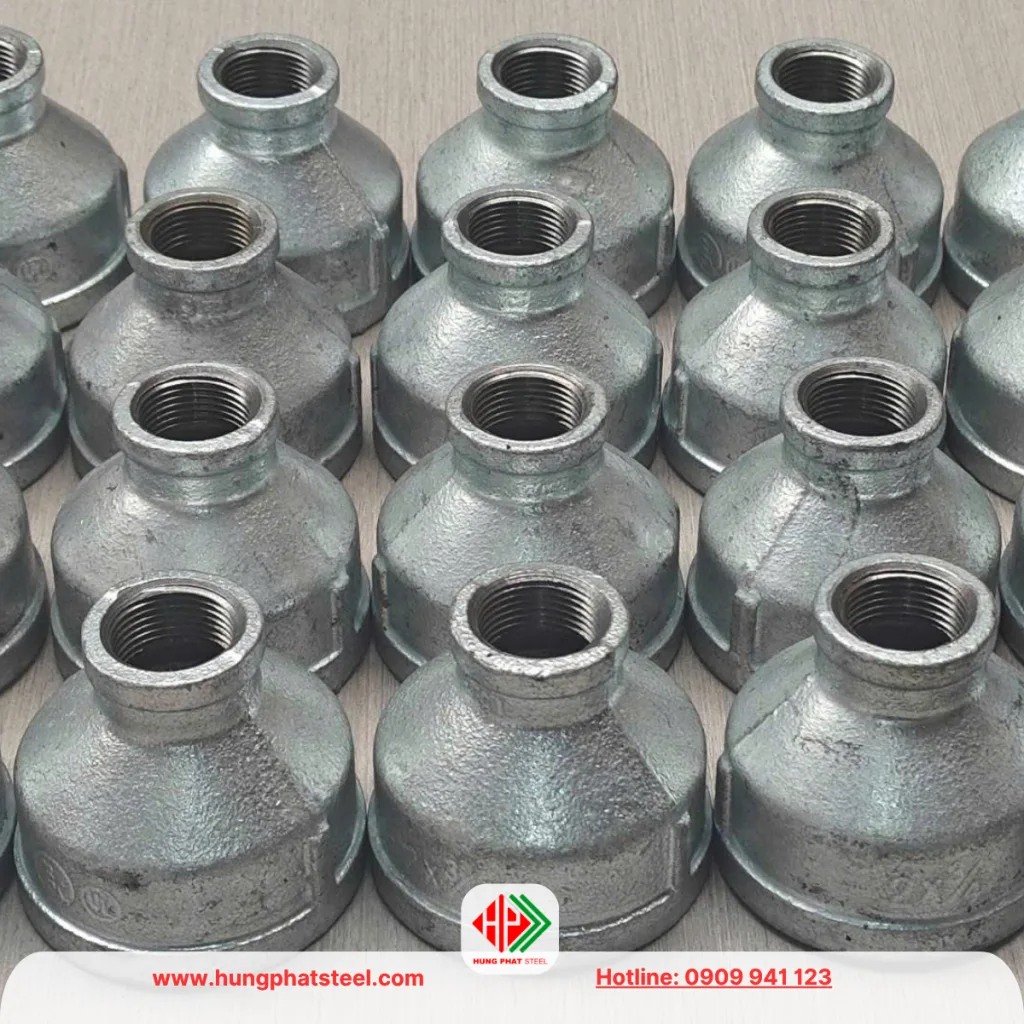

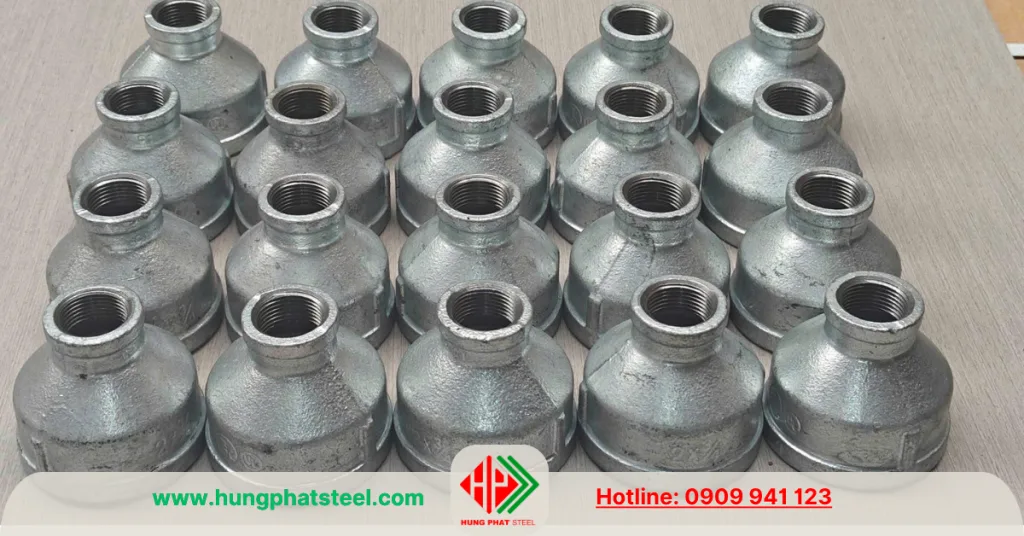

Bầu giảm (Côn thu) ren mạ kẽm

Bầu giảm ren mạ kẽm (côn thu) là một loại phụ kiện đường ống được sử dụng để kết nối hai đoạn ống có kích thước khác nhau. Nhờ khả năng điều chỉnh đường kính từ lớn xuống nhỏ, bầu giảm ren mạ kẽm giúp duy trì áp suất và lưu lượng trong hệ thống một cách hiệu quả, đồng thời đảm bảo sự an toàn và bền vững của mối nối.

Mục lục

Bầu giảm (Côn thu) ren mạ kẽm

Sản phẩm nhập khẩu và phân phối bởi công ty cổ phần Thép Hùng Phát

Thông số kỹ thuật

Sản phẩm: Côn thu ren mạ kẽm – bầu giảm ren mạ kẽm
Quy Cách: DN15 đến DN100
Áp suất làm việc: 150LBS
Vật Liệu: Gang thép mạ kẽm
Xuất Xứ: nhập khẩu
Mô tả sản phẩm: Theo tiêu chuẩn BS EN 10242 BS 143 & 1256
Sử dụng: Hệ thống cấp thoát nước, hệ thống điện lạnh, đường ống PCCC, hơi, khí, gas, xăng dầu…
Đơn vị phân phối: Thép Hùng Phát

Bảng quy cách kích thước

Dưới đây là bảng quy cách kích thước của bầu giảm ren mạ kẽm
Lưu ý dung sai là ±2%

Đường kính bầu giảm ren mạ kẽm			Chiều cao H	Tiêu chuẩn độ dày SCH
INCH	DN (mm)	OD (mm)	mm	Tiêu chuẩn độ dày SCH
¾” x ½”	20 x 15	27 x 21	38.1	SCH20 – SCH40 – SCH80
1” x ¾”	25 x 20	34 x 27	50.8	SCH20 – SCH40 – SCH80
1” x ½”	25 x 15	34 x 21	50.8	SCH20 – SCH40 – SCH80
1¼“x 1”	32 x 25	42 x 34	50.8	SCH20 – SCH40 – SCH80
1¼“x 3/4”	32 x 20	42 x 27	50.8	SCH20 – SCH40 – SCH80
1¼“ x ½”	32 x 15	42 x 21	50.8	SCH20 – SCH40 – SCH80
1 ½” x 1¼“	40 x 32	49 x 42	63.5	SCH20 – SCH40 – SCH80
1 ½” x 1”	40 x 25	49 x 34	63.5	SCH20 – SCH40 – SCH80
1 ½” x ¾”	40 x 20	49 x 27	63.5	SCH20 – SCH40 – SCH80
1 ½” x ½”	40 x 15	49 x 21	63.5	SCH20 – SCH40 – SCH80
2” x 1 ½”	50 x 40	60 x 49	76.2	SCH20 – SCH40 – SCH80
2” x 1¼“	50 x 32	60 x 42	76.2	SCH20 – SCH40 – SCH80
2” x 1”	50 x 25	60 x 34	76.2	SCH20 – SCH40 – SCH80
2” x ¾”	50 x 20	60 x 20	76.2	SCH20 – SCH40 – SCH80
2” x ½”	50 x 15	60 x 21	76.2	SCH20 – SCH40 – SCH80
2½” x 2”	65 x 50	76 x 60	88.9	SCH20 – SCH40 – SCH80
2½” x 1½”	65 x 40	76 x 49	88.9	SCH20 – SCH40 – SCH80
2½” x 1¼“	65 x 32	76 x 42	88.9	SCH20 – SCH40 – SCH80
2½” x 1”	65 x 25	76 x 34	88.9	SCH20 – SCH40 – SCH80
3” x 2½”	80 x 65	90 x 76	88.9	SCH20 – SCH40 – SCH80
3” x 2”	80 x 50	90 x 60	88.9	SCH20 – SCH40 – SCH80
3” x 2½”	80 x 40	90 x 49	88.9	SCH20 – SCH40 – SCH80
3” x 2¼“	80 x 32	90 x 42	88.9	SCH20 – SCH40 – SCH80
3” x 1”	80 x 25	90 x 34	88.9	SCH20 – SCH40 – SCH80
4” x 3”	100 x 80	114 x 90	101.6	SCH20 – SCH40 – SCH80
4” x 2½”	100 x 65	114 x 76	101.6	SCH20 – SCH40 – SCH80
4” x 2”	100 x 50	114 x 60	101.6	SCH20 – SCH40 – SCH80
4” x 1½”	100 x 40	114 x 49	101.6	SCH20 – SCH40 – SCH80
4” x 1¼“	100 x 32	114 x 42	101.6	SCH20 – SCH40 – SCH80

Bảng giá bầu giảm ren mạ kẽm

Dưới đây Thép Hùng Phát cung cấp bảng quy đổi kích thước phụ kiện và giá phụ kiện tham khảo
Lưu ý dung sai cho các thông số là ±2%
Vui lòng liên hệ Hotline để được báo giá và tư vấn số liệu chuẩn xác
Hotline 0938 437 123

Bảng quy đổi kích thước

Việc quy ước size ống hiện nay, mỗi quốc gia và tổ chức, nhà sản xuất khác nhau đều có cách đặt đơn vị và cách gọi khác nhau để quy ước size ống như: inch, DN, OD, D…
Dưới đây là bảng quy đổi kích thước để quý khách hàng tiện quy đổi cũng như mua được phụ kiện đúng với kích thước mong muốn

NOMINAL SIZE		OD (phi)
DN (mm)	Inches (NPS) (“)	D (mm)	OD (mm)
DN 10	3/8″	~ Ø 17 mm	17mm
DN 15	1/2″	~ Ø 21 mm	21.2 mm
DN 20	3/4″	~ Ø 27 mm	26.7 mm
DN 25	1″	~ Ø 34 mm	33.5 mm
DN 32	1 1/4″	~ Ø 42 mm	42.2 mm
DN 40	1 1/2″	~ Ø 49 mm	48.1 mm
DN 50	2″	~ Ø 60 mm	59.9 mm
DN 65	2 1/2″	~ Ø 73 mm	75.6mm
DN 80	3″	~ Ø 89 mm	88.3mm
DN 100	4″	~ Ø 114 mm	113.5 mm
DN 125	5″	~ Ø 141 mm	141.3 mm
DN 150	6″	~ Ø 168 mm	168.3 mm
DN 200	8″	~ Ø 219 mm	219.1 mm
DN 250	10″	~ Ø 273 mm	273 mm
DN 300	12″	~ Ø 324 mm	323.8 mm
DN 350	14″	~ Ø 356 mm	355.6 mm
DN 400	16″	~ Ø 406 mm	406.4 mm
DN 450	18″	~ Ø 457 mm	457.2 mm
DN 500	20″	~ Ø 508 mm	508 mm
DN 550	22″	~ Ø 559 mm	558.8 mm
DN600	24”	~ Ø 610 mm	609.6 mm

Bảng giá bầu giảm ren mạ kẽm tham khảo

Kích thước	Co Cút 90 độ (90 Elbow)	Măng Sông (Socket)	Bầu giảm (Côn thu) (Reducer)	Tê đều (Equal Tee)	Tê giảm (Tê thu) (Reducing Tee)	Co lới (Chếch) ( 45 Elbow)
DN15 (1/2″)	4,600	3,800		6,100		5,400
DN20 (3/4″)	6,900	5,000	6,600	8,500	10,700	8,000
DN25 (1″)	10,400	8,300	8,800	13,600	16,500	12,000
DN32 (1-1/4″)	15,700	11,800	13,000	20,500	24,800	19,400
DN40 (1-1/2″)	21,000	14,400	15,500	26,200	31,500	23,800
DN50 (2″)	31,500	22,400	23,500	39,500	44,600	35,800
DN65 (2-1/2″)	57,900	41,400	60,000	88,300	79,800	68,800
DN80 (3″)	88,300	60,600	67,500	115,800	116,600	86,800
DN100 (4″)	160,000	99,400	110,500	209,800	209100	171,000
Kích thước	Kép (2 đầu ren) (Nipple)	Rắc co (Union)	Nút bịt (Plain plug)	Bịt chụp (nắp bịt) (Round caps)	Lơ thu (cà rá) (Bushing)
DN15 (1/2″)	3,700	14,100	3,500	4,200	5,200
DN20 (3/4″)	5,000	17,100	4,200	5,100	5,300
DN25 (1″)	7,000	21,100	5,600	7,200	8,800
DN32 (1-1/4″)	10,200	29,800	8,600	10,400	13,800
DN40 (1-1/2″)	14,100	39,700	9,900	13,800	15,900
DN50 (2″)	19,400	56,800	14,400	19,200	28,200
DN65 (2-1/2″)	47,100	134,100	47,500	71,100	49,400
DN80 (3″)	62,200	189,400	65,100	96,300	67,900
DN100 (4″)	105,300	321,000	106,800	161,100	119,100

Đặc điểm của bầu giảm ren mạ kẽm

Chất liệu: Bầu giảm được làm từ thép hoặc gang, sau đó mạ kẽm để chống gỉ sét và ăn mòn. Lớp mạ kẽm giúp phụ kiện bền bỉ trong điều kiện ẩm ướt hoặc môi trường có hóa chất nhẹ.
Thiết kế: Bầu giảm ren có cấu trúc với hai đầu ren khác kích thước, một đầu lớn và một đầu nhỏ. Ren được chế tạo theo tiêu chuẩn, đảm bảo kết nối chính xác và chắc chắn với các đường ống.
Kích thước đa dạng: Phù hợp với nhiều loại ống khác nhau, từ các hệ thống cấp nước đến các đường ống dẫn khí, chất lỏng trong công nghiệp.
Chống ăn mòn: Lớp mạ kẽm có khả năng chống oxy hóa tốt, giúp bảo vệ bầu giảm khỏi rỉ sét và hư hỏng trong thời gian dài.

Ứng dụng của bầu giảm ren mạ kẽm

Hệ thống cấp nước: Sử dụng phổ biến trong hệ thống cấp nước sinh hoạt và công nghiệp.
Hệ thống dẫn khí: Phù hợp để kết nối các ống dẫn khí với kích thước khác nhau trong hệ thống khí nén.
Hệ thống chữa cháy: Dùng trong các đường ống dẫn nước chữa cháy, đảm bảo độ bền và an toàn.
Hệ thống dẫn dầu và hóa chất nhẹ: Bầu giảm ren mạ kẽm có thể chịu được các hóa chất không quá ăn mòn, phù hợp cho một số ứng dụng dẫn dầu hoặc hóa chất trong công nghiệp.

Ưu điểm của bầu giảm ren mạ kẽm

Dễ lắp đặt: Việc kết nối bằng ren rất thuận tiện, dễ tháo lắp và bảo trì.
Độ bền cao: Chất liệu thép mạ kẽm giúp tăng tuổi thọ của phụ kiện, đặc biệt là trong môi trường ẩm hoặc ngoài trời.
Giá thành hợp lý: So với các phụ kiện làm từ inox, bầu giảm ren mạ kẽm có chi phí thấp hơn nhưng vẫn đảm bảo được độ bền cần thiết.
Khả năng chịu lực tốt: Kết cấu vững chắc, chịu được áp suất và lực tác động nhất định trong hệ thống đường ống.

Lưu ý khi sử dụng bầu giảm ren mạ kẽm

Kiểm tra trước khi lắp đặt: Đảm bảo các ren không bị hỏng, bavia hoặc rỉ sét. Nên sử dụng băng keo lụa hoặc keo ren để tăng cường độ kín.
Sử dụng đúng kích thước: Chọn bầu giảm có kích thước phù hợp với các đoạn ống để đảm bảo kết nối chắc chắn.
Không dùng cho hóa chất mạnh: Lớp mạ kẽm có thể bị ăn mòn nếu tiếp xúc với các hóa chất có tính axit hoặc bazơ mạnh. Trong những trường hợp này, nên dùng bầu giảm làm từ inox.

Bầu giảm ren mạ kẽm là giải pháp kinh tế và bền vững cho các hệ thống đường ống, giúp kết nối các ống khác kích thước một cách an toàn và hiệu quả.

Các tiêu chuẩn phổ biến áp dụng cho bầu giảm ren mạ kẽm:

Tiêu chuẩn vật liệu:
- ASTM A105: Đáp ứng yêu cầu về thép carbon rèn.
- ASTM A153: Tiêu chuẩn lớp mạ kẽm nhúng nóng.
Tiêu chuẩn ren:
- ISO 7/1 hoặc BS EN 10226-1: Ren hình côn (BSPT).
- ANSI/ASME B1.20.1: Ren hình côn NPT.
Tiêu chuẩn kích thước:
- ISO 49, ANSI B16.11: Quy cách và kích thước các loại bầu giảm ren.
Tiêu chuẩn áp lực:
- Class 150 hoặc Class 300 (phụ thuộc vào hệ thống).
Tiêu chuẩn kiểm tra và thử nghiệm:
- EN 10204: Chứng nhận vật liệu và kiểm tra chất lượng.
- ASTM E290: Thử nghiệm cơ lý tính của sản phẩm.

Các tiêu chuẩn trên đảm bảo bầu giảm ren mạ kẽm đáp ứng yêu cầu về độ bền, khả năng chịu áp lực và khả năng chống ăn mòn.

Thành phần hóa học và cơ tính của bầu giảm ren mạ kẽm

Dưới đây là bảng thành phần hóa học và cơ tính của bầu giảm ren mạ kẽm:

Thành phần chính

Chỉ tiêu	Thép Carbon (ASTM A105)	Thép Hợp Kim (ASTM A182)
C (Cacbon)	Tối đa 0,30%	0,30-0,60%
Mn (Mangan)	0,60-0,90%	0,60-1,65%
P (Phốt pho)	Tối đa 0,035%	Tối đa 0,035%
S (Lưu huỳnh)	Tối đa 0,035%	Tối đa 0,035%
Si (Silic)	0,10-0,35%	0,10-0,35%
Cr (Crom)	–	0,80-1,20%
Mo (Molipden)	–	0,25-0,45%
Ni (Niken)	–	Tối đa 0,50%
Fe (Sắt)	Còn lại	Còn lại

Đặc tính cơ lý

Cơ Tính	Thép Carbon	Thép Hợp Kim
Cường độ chịu kéo	400-550MPa	550-850MPa
Độ bền uốn	205-250MPa	250-450MPa
Độ dẻo (Elongation)	20-25%	25-35%
Độ cứng (Hardness)	120-200 HB	180-250 HB

Đơn vị phân phối bầu giảm ren mạ kẽm uy tín chất lượng

Thép Hùng Phát là đơn vị phân phối hàng đầu phụ kiện ren mạ kẽmchất lượng cao tại Việt Nam. Với uy tín lâu năm trong lĩnh vực thép và phụ kiện công nghiệp, Hùng Phát cam kết mang đến cho khách hàng các sản phẩm đạt tiêu chuẩn quốc tế với giá thành hợp lý.

Ưu điểm khi lựa chọn bầu giảm mạ kẽm tại Thép Hùng Phát:

Sản phẩm chất lượng cao : Bầu giảm ren mạ kẽm được sản xuất theo tiêu chuẩn quốc tế như
Cách làm đa dạng : Kích thước phong phú từ DN8 đến DN50, phù hợp cho nhiều đường ống hệ thống.
Độ bền vượt trội : Lớp mạ kẽm giúp
Hàng sẵn kho : Với hệ thống kho bãi lớn, Hùng Phát luôn có sẵn hàng, đáp ứng nhu cầu cấp bách của khách hàng.
Dịch vụ chuyên nghiệp : Hỗ trợ tư vấn kỹ thuật, báo giá
