Chốt Neo Dầm – Mạ Kẽm Nhúng Nóng

Mô tả

Chốt neo dầm (gồm hộp và thanh chốt) là một thiết bị kỹ thuật quan trọng trong việc xây dựng cầu đường và các công trình giao thông hạ tầng. Nó đảm bảo sự ổn định và chịu lực tốt giữa các bộ phận của kết cấu.

Chốt neo dầm – mạ kẽm nhúng nóng

Thông số kỹ thuật

• Tên gọi khác: Thanh chốt neo, chốt chống chuyển vị ụ chống xô, hộp chốt thép cầu
• Chất liệu: Thép carbon, thép mạ kẽm nhúng nóng
• Quy cách: theo bản vẽ…
• Tiêu chuẩn: ASTM, TCVN, ISO…
• Xuất xứ: Việt Nam
• Thương hiệu: Thép Hùng Phát

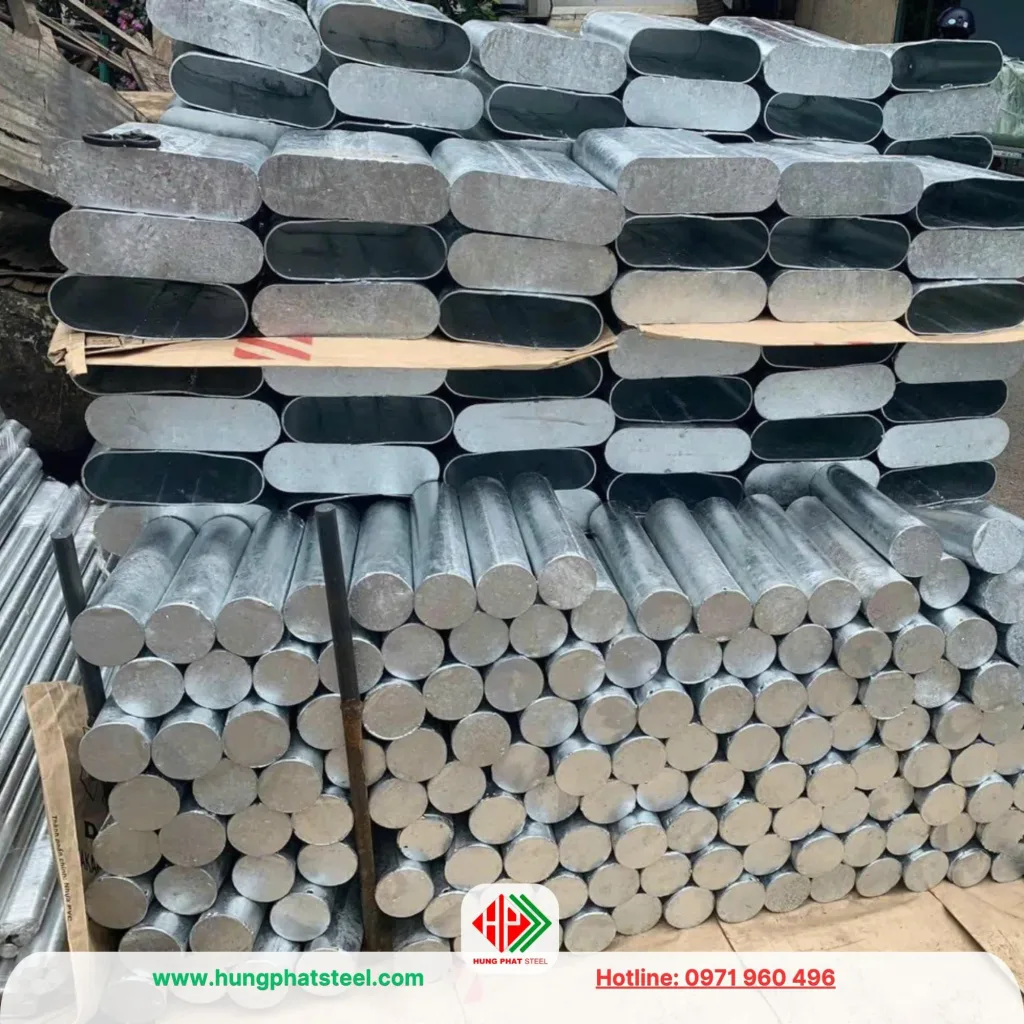

Cấu tạo hộp và chốt neo dầm

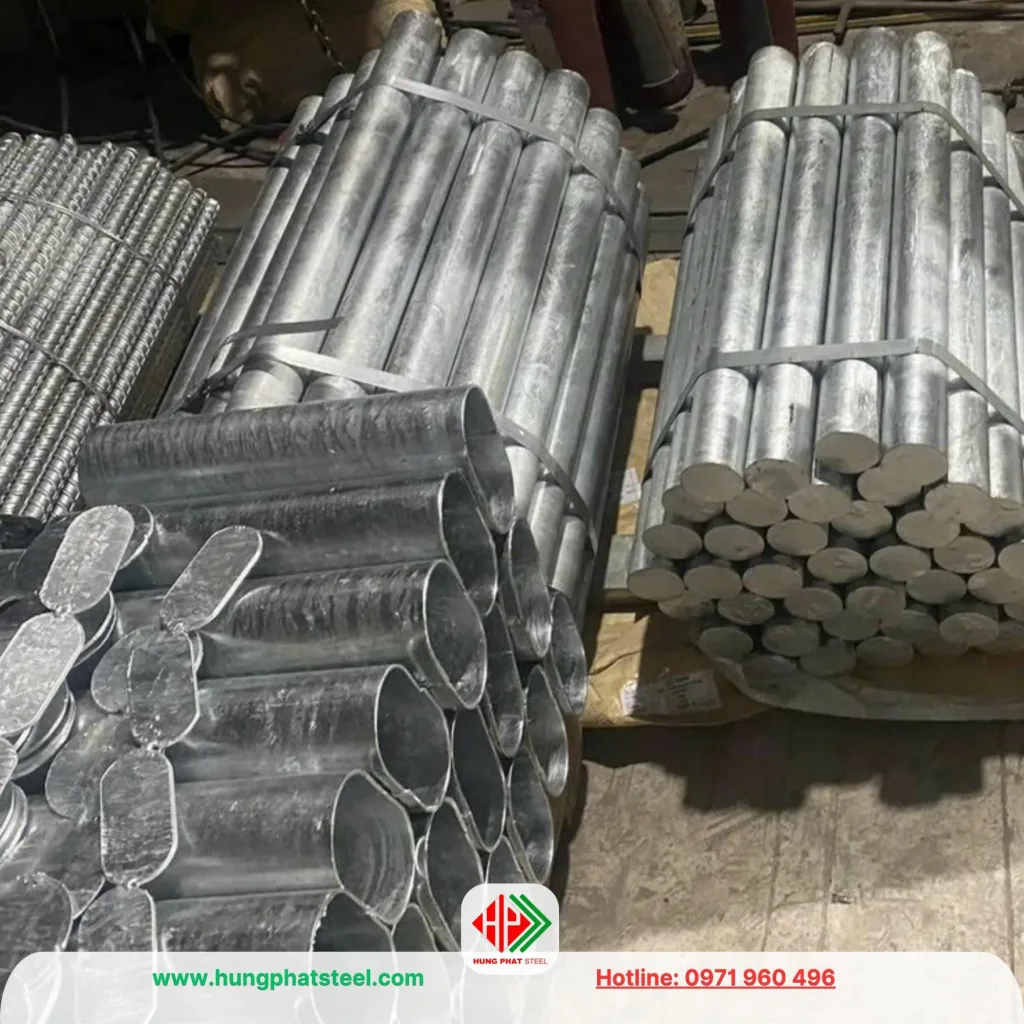

• Thanh chốt D32 D60 mạ kẽm nhúng nóng
• Kèm theo một hộp chốt thép mạ kẽm nhúng nóng.
• Phần chốt neo thường được làm từ thép cường độ cao, chịu được lực kéo và lực nén lớn.
• Có thể trang bị thêm các lỗ bulong hoặc khe hở để liên kết linh hoạt với xà hoặc trụ.

Tại gối di động

Thanh chốt  D32, L=0.75m

• Kích thước thanh chốt: Đường kính 32mm, chiều dài 0.75m.
• Chất liệu: lap đặc mạ kẽm nhúng nhóng

Mũ chốt M1:

• Hình dạng: hình bầu dục
• Kích thước hộp: 110x56x2mm.
• Chất liệu: thép carbon mạ kẽm nhúng nóng

Ống thép mạ kẽm T1:

• Quy cách: 52x106mm.
• Độ dày: 3mm.
• Chiều dài: 0.36m.

Tại gối cố định

Thanh chốt mạ kẽm D32, L=0.75m

• Kích thước thanh chốt: Đường kính 32mm, chiều dài 0.75m.

Mũ chốt M2:

• Hình dạng: Hình tròn.
• Quy cách: Đường kính 46mm, độ dày 2mm.

Ống thép mạ kẽm:

• Kích thước: Đường kính 42mm.
• Độ dày: 3mm.
• Chiều dài: 0.36m.

Chức năng của chốt neo dầm

• Cố định vị trí chống chuyển vị cho dầm supper T hoặc dầm thép I trong kết cấu cầu đường
• Chốt nối của các Ụ chống xô: ụ chống xô có tác dụng giữ cho kết cấu nhịp cầu không bị xô ngang trượt hoặc rơi xuống khi chịu tác động của các lực biến động lớn như thiên tai, tại nạn, biến đổi khí hậu…Được đặt tại các vị trí đầu nhịp cầu.

Ứng dụng của hộp chốt neo dầm

• Sử dụng đặc biệt trong việc xây dựng cầu ở các khu vực có yêu cầu cao về khả năng chịu lực.
• Các công nghệ đúc sẵn bê tông bê tông (Super-Tee, Dầm chữ I).
• Sử dụng trong các công trình dân dụng và công nghiệp cũng như cầu đường yêu cầu độ ổn định cao.

Phân loại

1. Theo vật liệu:
   • Hộp chốt thép neo dầm carbon.
   • Hộp chốt thép neo dầm mạ kẽm nhúng nóng.
   • Hộp chốt neo dầm inox (dùng cho môi trường khắc nghiệt, chống ăn mòn cao).
2. Theo ứng dụng:
   • Hộp chốt neo dầm Super-Tee.
   • Hộp chốt neo dầm chữ I (I-beam)

Quy trình sản xuất

Gia công thép:

• Sử dụng thép có độ bền cao, đạt tiêu chuẩn thiết kế.
• Cắt và tạo cấu hình theo thiết kế kích thước.

Hàn và gắn ráp:

• Hàn các thành phần chính như hộp, chốt neo và các điểm liên kết.
• Đảm bảo các mối hàn chắc chắn, không có tật xấu.

Mạ kẽm nhúng nóng

• Tăng khả năng chống ăn mòn bằng cách mạ nhúng nóng kẽm.
• Sau quá trình này, hộp chốt neo dầm sẽ có khả năng chống ăn mòn tối ưu

Kiểm tra chất lượng:

• Kiểm tra kích thước, độ bền, độ bền và độ hoàn thiện của sản phẩm.

Tiêu chuẩn áp dụng:

• TCVN: Tiêu chuẩn Việt Nam về cấu hình thép.
• ASTM A36/A572: Tiêu chuẩn quốc tế về cấu hình thép.
• ISO 1461: Tiêu chuẩn mạ kẽm nhúng nóng.

Quy trình lắp đặt

Hộp chốt neo dầm đóng vai trò quan trọng trong việc đảm bảo tính an toàn và bền vững cho các kết cấu cầu đường và cơ sở giao thông hạ tầng. Sự lựa chọn vật liệu và thiết kế phù hợp sẽ tối ưu hóa khả năng độ bền và tuổi thọ của công trình.

Đơn vị gia công uy tín, chất lượng

Thép Hùng Phát tự hào là đơn vị gia công và phân phối hộp chốt neo dầm uy tín, chất lượng hàng đầu trên thị trường.

Với quy trình sản xuất hiện đại và đội ngũ kỹ thuật lành nghề, chúng tôi cam kết cung cấp sản phẩm đạt tiêu chuẩn cao, đáp ứng mọi yêu cầu củng cố khe

Với uy tín và kinh nghiệm, Thép Hùng Phát cam kết mang đến giải pháp tối ưu nhất cho các dự án cầu đường, kết cấu thép, và hạ tầng. Liên hệ ngay để nhận báo giá và tư vấn chi tiết!
