Cữ Định Vị Lồng Thép Cọc Khoan Nhồi

Thép cữ định vị (hay còn gọi là thép cữ định hình, đai định vị, vai bò, vai kê..) là một bộ phận quan trọng trong quá trình thi công cọc khoan nhồi, nhằm đảm bảo vị trí và độ chính xác của cọc khi đổ bê tông vào hố khoan.

Đây là phụ kiện giúp cố định vị trí của khung lồng thép cọc trong hố khoan, đảm bảo rằng khung thép không bị lệch hoặc dịch chuyển khi đổ bê tông.

Mục lục

Cữ định vị thép dùng trong cọc khoan nhồi

Cữ định vị thép dùng trong cọc khoan nhồi

Dưới đây là thông tin chi tiết về sản phẩm này

Thông số kỹ thuật

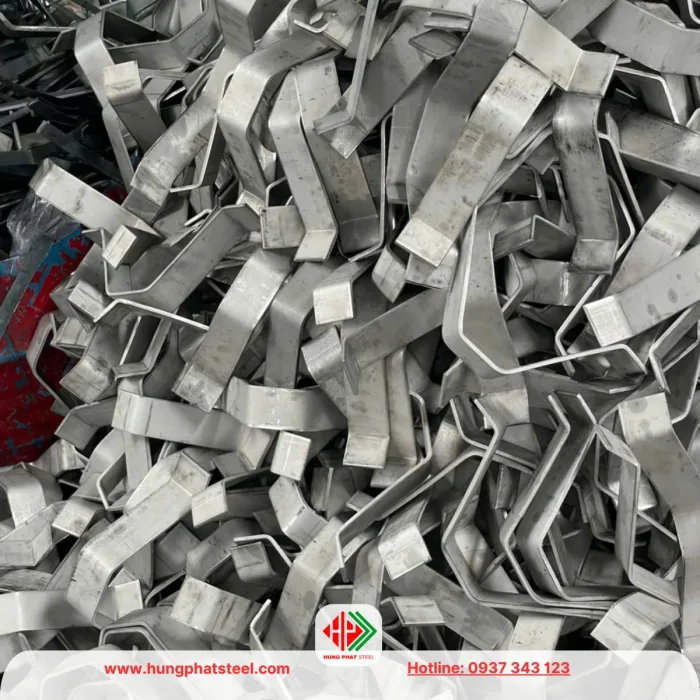

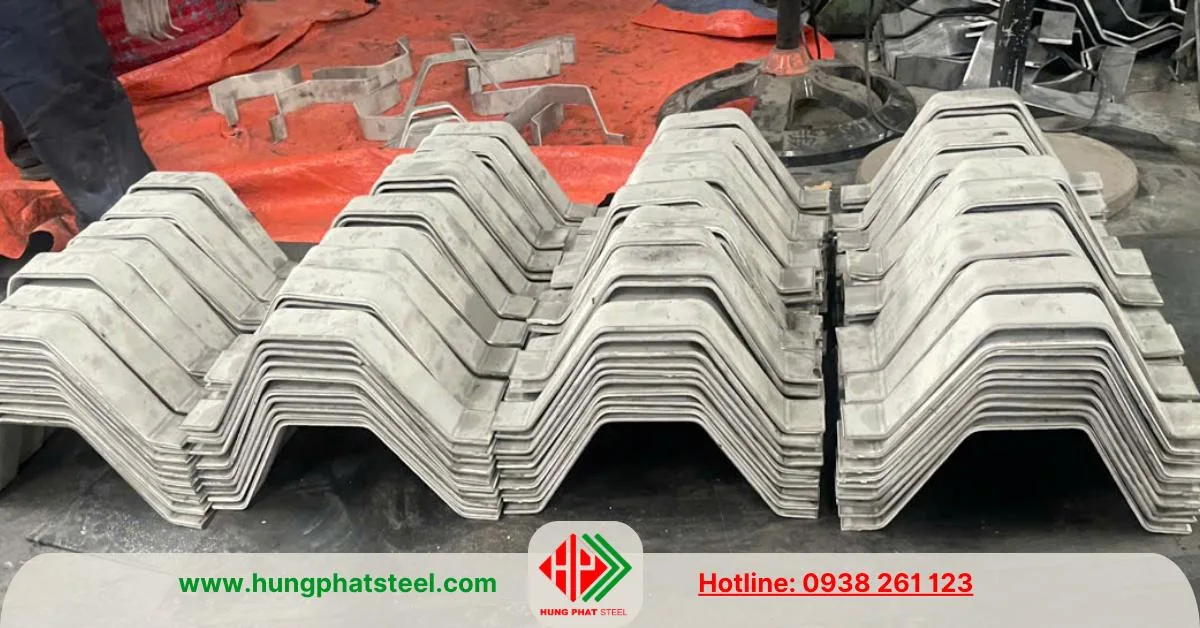

Tên gọi khác: cữ định vị lồng thép, táp neo lồng thép, vai kê lồng thép, đai định vị lồng thép, con cữ, tai định vị…
Chất liệu: thép carbon/ thép mạ kẽm/ inox 304
Mác thép: SS400, CT3, Q235, Q335, Q345, Q355…
Tiêu chuẩn: ASTM, TCVN, TCN…
Xuất xứ: Việt Nam
Thương hiệu: Thép Hùng Phát
Ứng dụng: thép cữ định vị dùng hàn cố định vào lồng thép cọc khoan nhồi

Vai trò của thép cữ định vị trong cọc khoan nhồi

Định vị khung thép: Giữ cho khung thép nằm ở đúng vị trí trong lỗ khoan và duy trì khoảng cách chính xác với thành hố khoan.
Tăng độ chính xác của cọc: Đảm bảo cọc nằm đúng vị trí thiết kế và không bị xê dịch, lệch tâm so với vị trí ban đầu.
Bảo vệ lớp bê tông bao quanh: Giúp duy trì lớp bê tông bảo vệ xung quanh khung thép, tránh sự ăn mòn cho khung thép do tiếp xúc với nước ngầm và các yếu tố môi trường.

Cách sử dụng thép cữ định vị

Lắp đặt trước khi đổ bê tông: Thép cữ định vị thường được lắp đặt vào các vị trí xác định trên khung thép của cọc trước khi tiến hành đổ bê tông.
Khoảng cách giữa các thép cữ: Khoảng cách này được tính toán sao cho khung thép ổn định và có khoảng cách đều xung quanh, giúp tạo lớp bê tông bảo vệ đồng nhất.
Chất liệu và kích thước: có thể được gia công từ thép tròn hoặc thép dẹt tùy theo yêu cầu của thiết kế và điều kiện thi công.

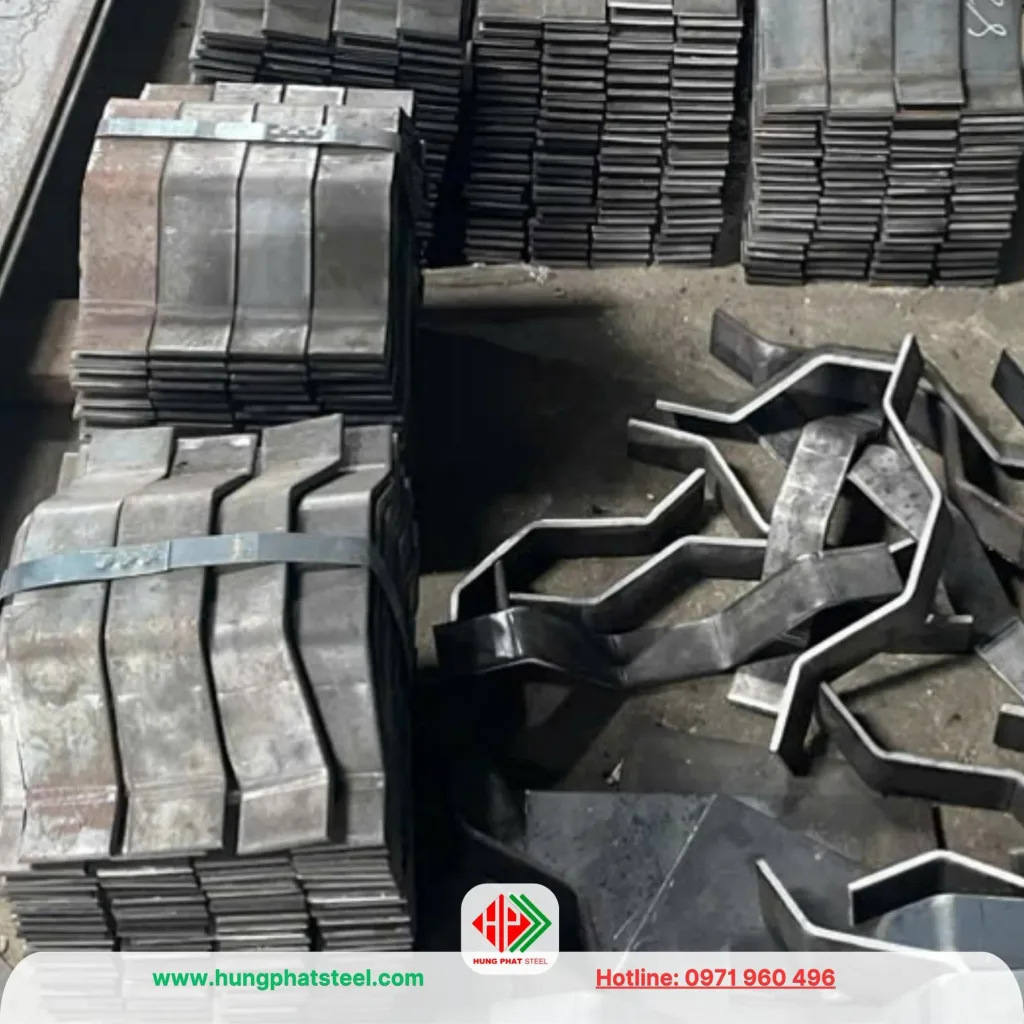

Lồng thép ống thăm dò cọc khoan nhồi — Lồng thép, cữ định vị và ống thăm dò cọc khoan nhồi

Các loại thép cữ định vị thường dùng

Thép cữ định vị hình chữ U: Dùng để ôm giữ thanh thép chính của khung thép.
Thép cữ hình chữ L: Giúp định vị các thanh thép phụ hoặc giữ khoảng cách cho khung thép khỏi thành hố khoan.
Thép cữ vòng: Được uốn theo hình vòng tròn để giữ khung thép ổn định trong lỗ khoan có đường kính lớn.

Việc sử dụng phụ kiện đúng kỹ thuật giúp đảm bảo độ chính xác của cọc khoan nhồi, nâng cao chất lượng và độ bền cho công trình xây dựng.

Gia công vật tư khoan nhồi tại Hùng Phát

Tiêu chuẩn TCVN 9395- 2013

Cọc khoan nhồi – thi công và nghiệm thu

Mục 8.4 Định tâm lồng thép

Định tâm lồng thép bằng các con kê chế tạo từ thép trơn hàn vào cốt chủ đồi xứng qua tâm cọc, hoặc bằng các viên tròn xi măng-cát, theo nguyên lý bánh xe trượt, cổ định vào giữa 2 thanh cốt chủ bằng thanh thép trục.
Chiều rộng hoặc bán kính con kê phụ thuộc vào chiều dày lớp bảo hộ, thông thường là 5 cm. Số lượng con kê phải đủ để hạ lồng thép chính tâm.

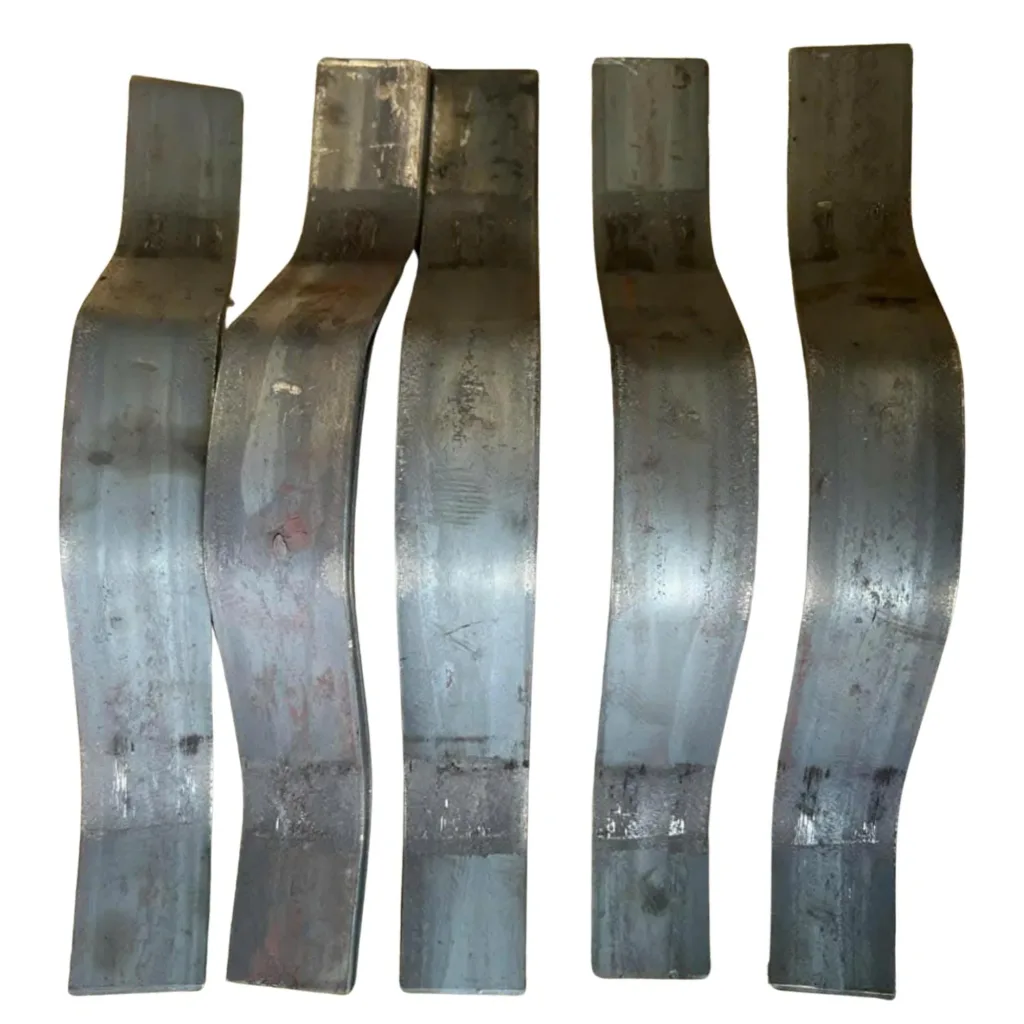

=>vì vậy theo TCVN thì cữ định vị chính là con kê chế tạo bằng thép trơn

Tiêu chuẩn ngành 22TCN-257-2000

Chương 5 – Công tác cốt thép

Mục 5.9 – Định tâm lồng thép

Khi lắp đặt lồng thép trong lỗ khoan, để định vị chính xác tâm và tránh sự va chạm của lồng cốt thép vào thành vách, cần phải sử dụng các thiết bị định tâm lồng thép hoặc con đệm:
Các con cữ (Tai định vị): Con cữ được làm bằng thanh thép trơn, bàn vào cốt thép đọc và được gọi là thanh trượt.
Kích thước của thanh trượt được chọn căn cứ vào kích thước lồng cốt thép và đường kính lỗ khoan thực tế.
Thông thường gắn 4 thanh trượt trên một mức (cùng một cao độ).
Đối với các cọc có đường kính lớn, cữ đầu tiên (mức gần mũ cọc nhất) được gắn 8 thanh trượt.
Giữa các mức thường cách nhau khoảng 3 m. Các con cữ phải cứng, không bị biến dạng khi gia công, lắp đặt

So sánh cữ định vị thép và con kê bê tông trong lồng thép cọc khoan nhồi

Tiêu chí	Cữ định vị thép	Con kê bê tông
Mục đích sử dụng	Định vị chính xác vị trí các thanh thép trong lồng thép, đảm bảo khoảng cách đều giữa các thanh.	Giữ khoảng cách giữa lồng thép và vách hố khoan, đảm bảo lớp bảo vệ bê tông tối thiểu.
Vật liệu chế tạo	Thép uốn hoặc thép hàn theo thiết kế.	Bê tông đúc sẵn cùng cấp phối với bê tông cọc.
Độ bền và ổn định	Chịu lực tốt, không bị vỡ hoặc biến dạng trong quá trình đổ bê tông.	Dễ bị vỡ nếu bê tông không đủ chất lượng hoặc chịu va đập lớn.
Khả năng tái sử dụng	Có thể tái sử dụng nhiều lần, đặc biệt trong các dự án lớn.	Không thể tái sử dụng.
Chi phí	Cao hơn do yêu cầu gia công theo kích thước và thiết kế.	Thấp hơn do dễ sản xuất tại chỗ.
Độ chính xác trong thi công	Đảm bảo độ chính xác cao trong định vị các thanh thép.	Phụ thuộc vào số lượng và cách bố trí con kê.
Khả năng bảo vệ bê tông	Không trực tiếp bảo vệ lớp bê tông, chỉ hỗ trợ định vị thép.	Đảm bảo lớp bê tông bảo vệ lồng thép theo thiết kế.
Thời gian lắp đặt	Nhanh hơn vì thiết kế tối ưu cho lắp ráp và tháo dỡ.	Tốn thời gian hơn do cần bố trí nhiều con kê đều xung quanh lồng thép.
Khả năng tương thích	Phù hợp với lồng thép mọi kích thước, đặc biệt trong cọc khoan nhồi lớn.	Thích hợp với mọi loại cọc, nhưng dễ bị thiếu hoặc dư nếu không tính toán đúng số lượng.
Ứng dụng phổ biến	Các công trình yêu cầu độ chính xác cao và lồng thép phức tạp.	Các công trình phổ thông, yêu cầu thấp hơn về độ chính xác định vị.

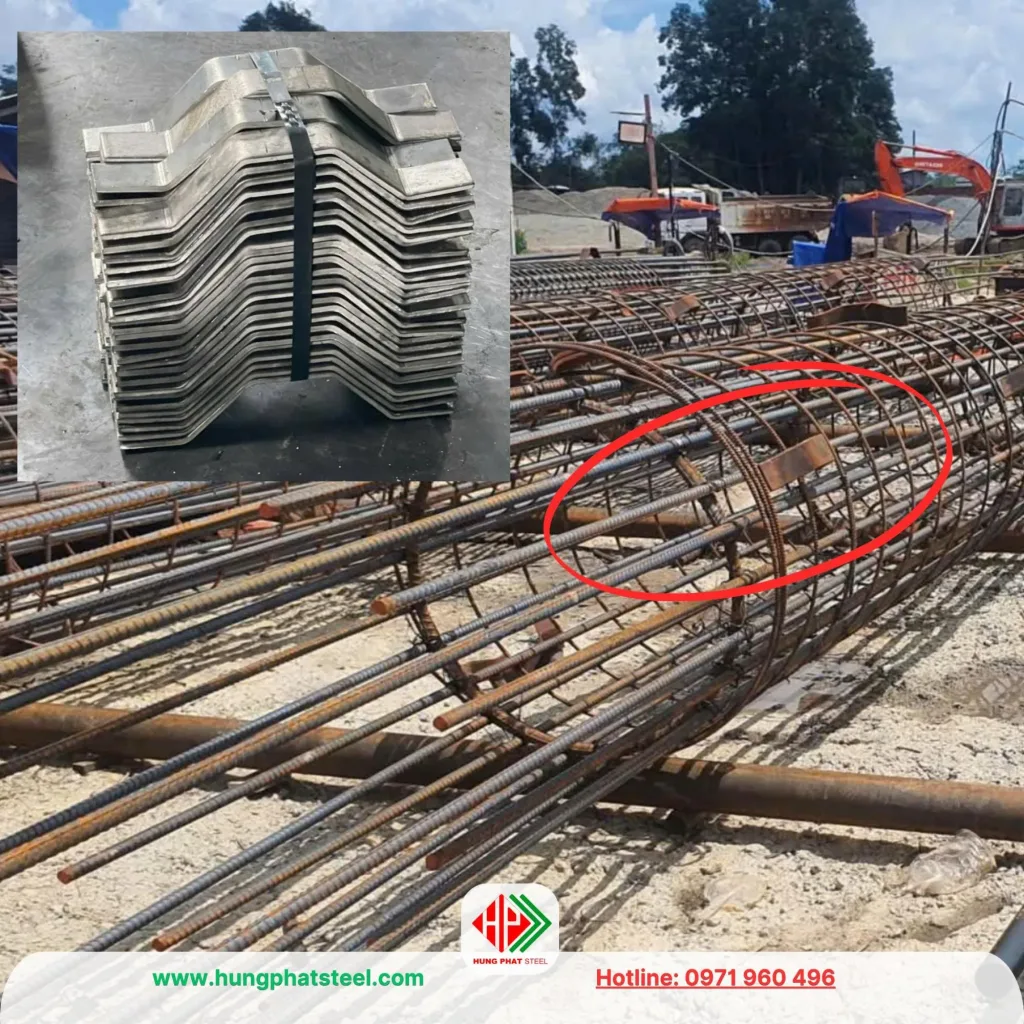

Cữ định vị thay thế con kê betong đúc tại công trường

Kết luận

Cữ định vị thép: Phù hợp với các công trình yêu cầu kỹ thuật cao, đảm bảo vị trí chính xác và dễ lắp đặt. Thường dùng trong các dự án lớn hoặc cọc khoan nhồi có đường kính lớn.
Con kê bê tông: Đơn giản, chi phí thấp và dễ sử dụng, nhưng cần tính toán cẩn thận số lượng để đảm bảo khoảng cách đúng theo thiết kế.

Hai phương pháp này có thể kết hợp trong thi công cọc khoan nhồi, với cữ định vị thép giữ vai trò định vị chính và con kê bê tông đảm bảo lớp bê tông bảo vệ.

cữ định vị lồng thép cọc khoan nhồi (5) — cữ định vị lồng thép cọc khoan nhồi

Sản phẩm Cữ Định Vị Thép tại Hùng Phát

Công ty cổ phần Thép Hùng Phát chuyên gia công sản xuất vật tư khoan nhồi như : cóc nối thép, cữ định vị thép, măng sông, nắp bịt, ống lốc…v.v..

Mác thép: SS440, CT3, SC45…

Được gia công sản xuất từ những mác thép chất lượng cao như SS440, CT3, SC45.. Với tiêu chuẩn sản xuất ASTM A53, ASTM A106

Đội ngũ nhân viên tay nghề cao, chuyên nghiệp
Gia công sản xuất cử định vị thép với độ hoàn thiện cao, chính xác.
Sản lượng gia công lớn, thời gian hoàn thành nhanh chóng
Giao hàng đúng tiến độ công trình
Chất lượng và số lượng sản phẩm đúng như đã cam kết

Cử định vị thương hiệu Hùng Phát — Cữ định vị thương hiệu Hùng Phát

Quy trình đặt hàng cử định vị tại Hung Phat

B1.Liên hệ với chúng tôi qua Hotline 0971 960 496 để được tư vấn và báo giá

B2.Chúng tôi lên kế hoạch cho bộ phận sản xuất

B3.Đóng gói và giao ra công trình cho quý khách

Quy trình sản xuất thép cữ định vị tại Hùng Phát

Thép cữ định vị là loại vật liệu được sử dụng phổ biến trong các ngành công nghiệp xây dựng và gia công cơ khí, giúp định vị và cố định các chi tiết trong lắp ráp và chế tạo. Quy trình sản xuất thép cữ định vị bao gồm các bước chính sau:

Bước 1. Lựa chọn nguyên liệu đầu vào

Nguyên liệu chính là thép tấm, thép thanh hoặc thép ống chất lượng cao, đáp ứng các yêu cầu về độ cứng, độ bền và khả năng chống ăn mòn.
Tùy thuộc vào yêu cầu kỹ thuật, các loại thép như SS400, S45C, hoặc thép hợp kim có thể được sử dụng.

Bước 2. Cắt phôi nguyên liệu

Cắt theo đúng quy cách của bản vẽ
Phương pháp cắt: Sử dụng máy cắt plasma, cắt laser, hoặc máy cắt cơ học để cắt nguyên liệu thành các phôi có kích thước và hình dạng phù hợp với thiết kế.
Đảm bảo độ chính xác cao để giảm thiểu sai số trong quá trình gia công tiếp theo.

Nhiều năm kinh nghiệm trong ngành gia công

Bước 3. Gia công định hình

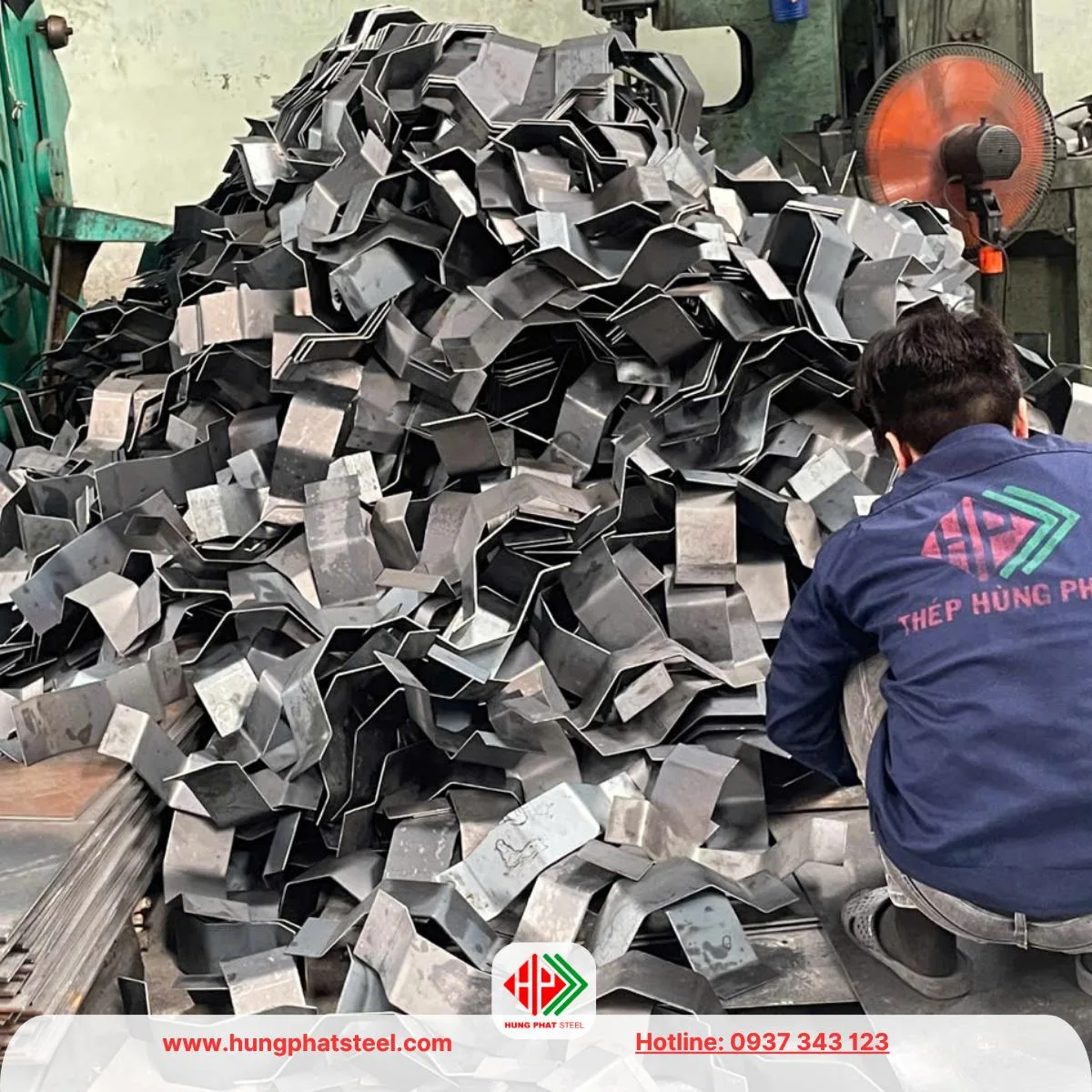

Dập khuôn (nếu cần): Đối với các cữ có hình dạng phức tạp, phôi thép có thể được đưa vào khuôn và dập để định hình theo kích thước chuẩn.
Uốn hoặc cán: Sử dụng máy uốn hoặc máy cán để tạo hình dáng cong, góc cạnh tùy theo yêu cầu thiết kế.

Bước 4. Gia công cơ khí chính xác

Tiện và phay: Tiến hành các thao tác phay, tiện hoặc khoan lỗ trên phôi thép để đạt được các chi tiết chính xác về kích thước, lỗ định vị hoặc rãnh cữ.
Gia công CNC: Nếu yêu cầu độ chính xác cao, công nghệ CNC được áp dụng để hoàn thiện các chi tiết nhỏ và đảm bảo chất lượng đồng đều.

Bước 5. Nhiệt luyện (nếu cần)

Một số loại thép cữ định vị yêu cầu độ cứng cao hoặc khả năng chịu mài mòn tốt, vì vậy sẽ được thực hiện quá trình tôi (quenching) hoặc ram (tempering) để tăng độ cứng, giảm ứng suất dư trong vật liệu.

Bước 6. Xử lý bề mặt

Mài nhẵn: Mài bề mặt để tăng độ mịn, giảm nguy cơ trầy xước và cải thiện thẩm mỹ.
Phủ bề mặt: Thực hiện các công đoạn phủ mạ kẽm, sơn tĩnh điện, hoặc mạ crom để tăng khả năng chống gỉ và đảm bảo độ bền trong môi trường khắc nghiệt.

Bước 7. Kiểm tra chất lượng

Sản phẩm được kiểm tra kỹ lưỡng về kích thước, độ chính xác và các tính chất cơ học để đảm bảo đáp ứng đúng tiêu chuẩn kỹ thuật.
Nếu sản phẩm không đạt yêu cầu, sẽ được xử lý lại hoặc loại bỏ.

Bước 8. Đóng gói và vận chuyển

Sản phẩm hoàn thiện được làm sạch, đóng gói và bảo quản theo tiêu chuẩn để đảm bảo không bị hư hại trong quá trình vận chuyển.
Mỗi lô hàng thường được đi kèm với chứng nhận chất lượng (CO) và chứng chỉ kiểm định (CQ).

Quy trình trên đảm bảo thép cữ định vị đáp ứng đầy đủ các yêu cầu về độ chính xác, chất lượng và khả năng ứng dụng trong các ngành công nghiệp.

Tại sao nên đặt hàng cử định vị tại Hùng Phát Steel

Hung Phat Steel là đơn vị có nhiều năm trong ngành sản xuất vật tư cọc khoan nhồi, ống siêu âm…v.v.
Đội ngũ nhân viên tận tâm, trách nhiệm
Hung Phat Steel cam kết cung cấp hóa đơn chứng từ cho khách hàng đầy đủ.

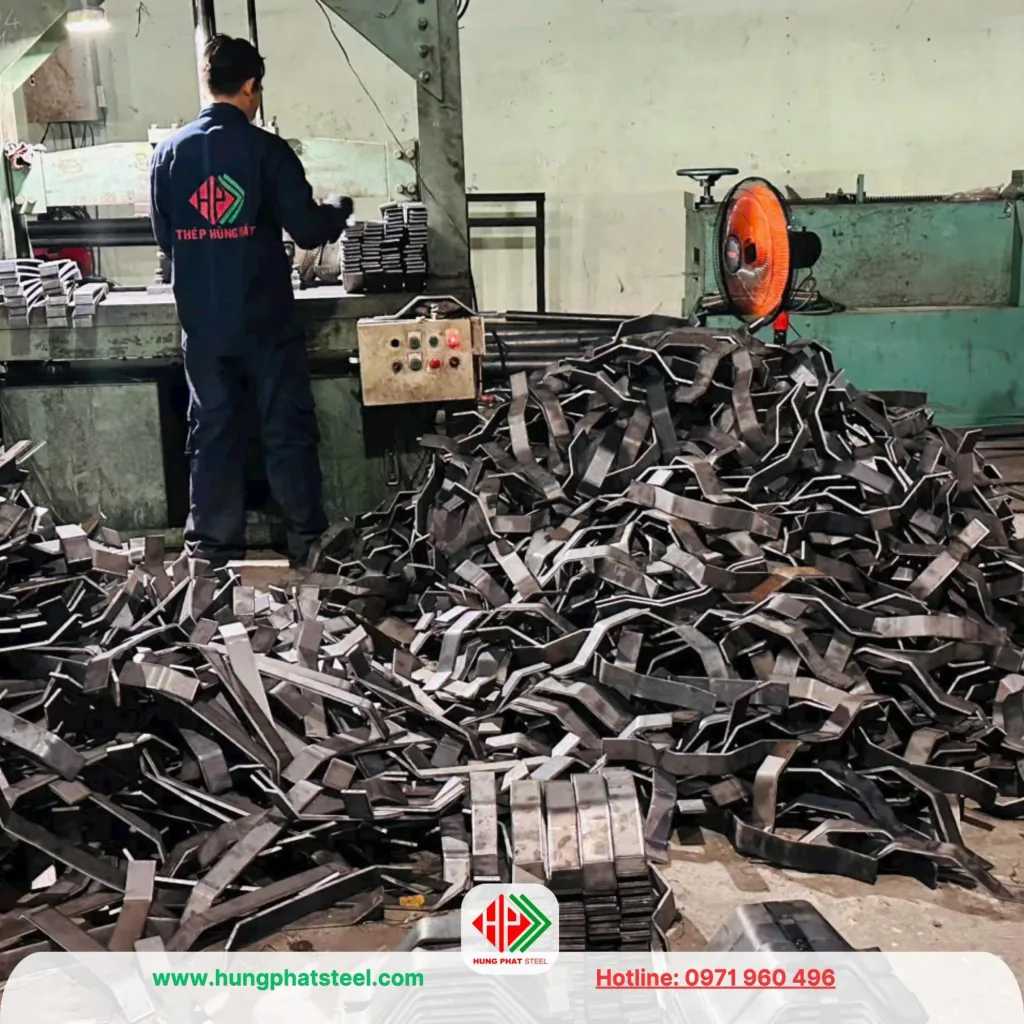

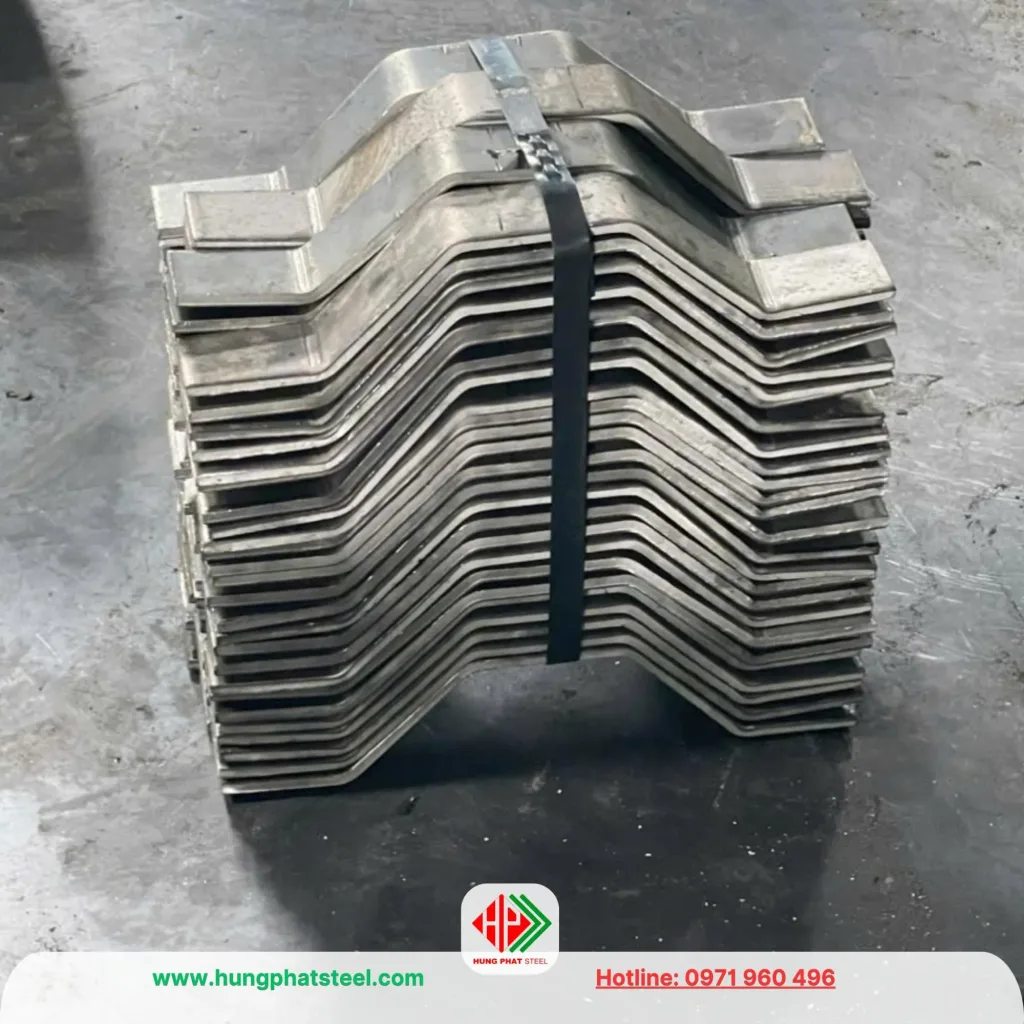

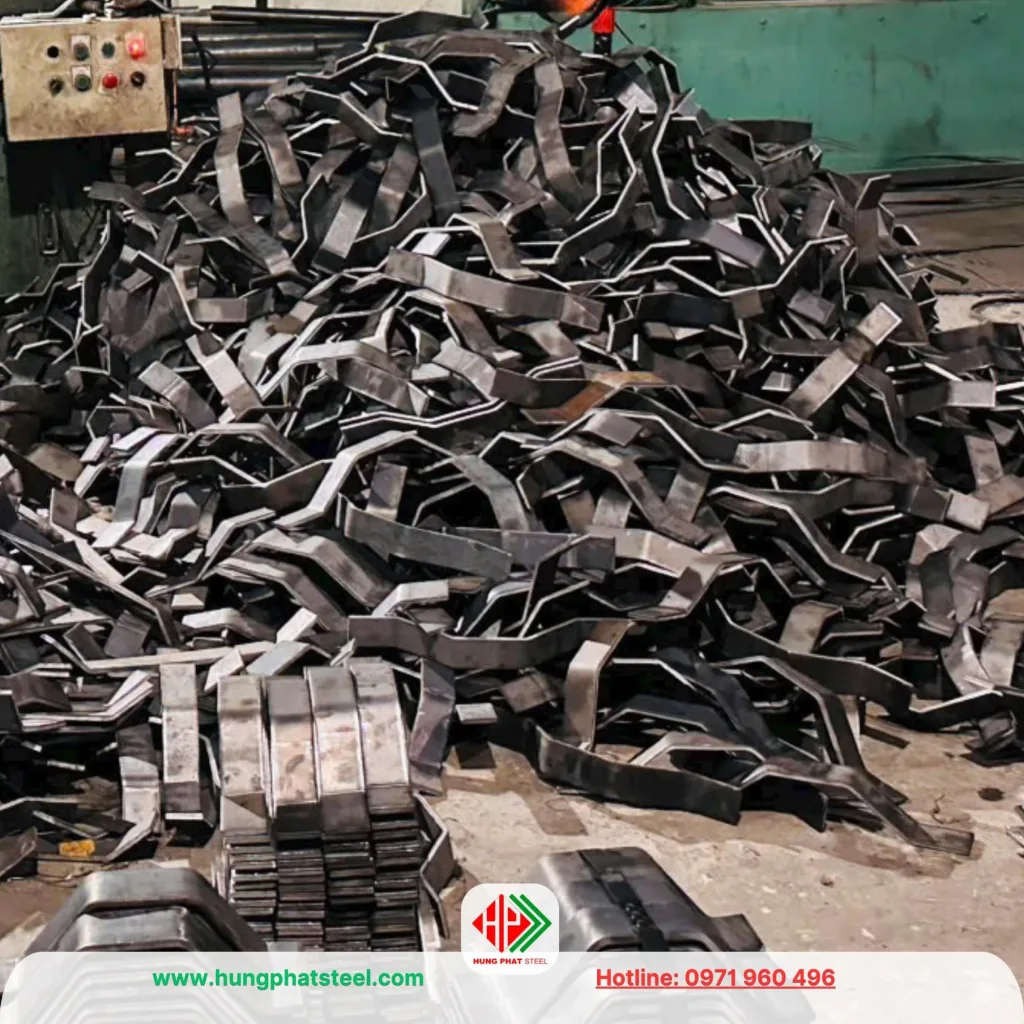

Một số hình ảnh sản xuất cử định vị tại Hung Phat Steel
