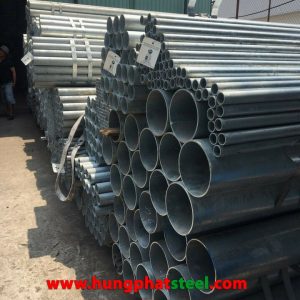

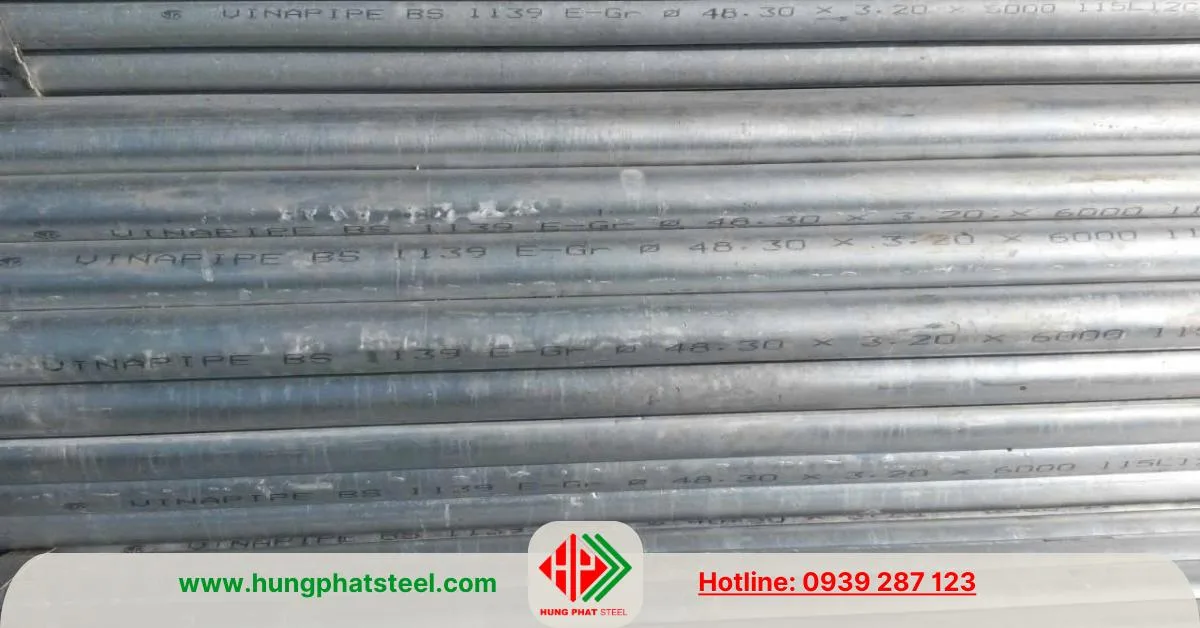

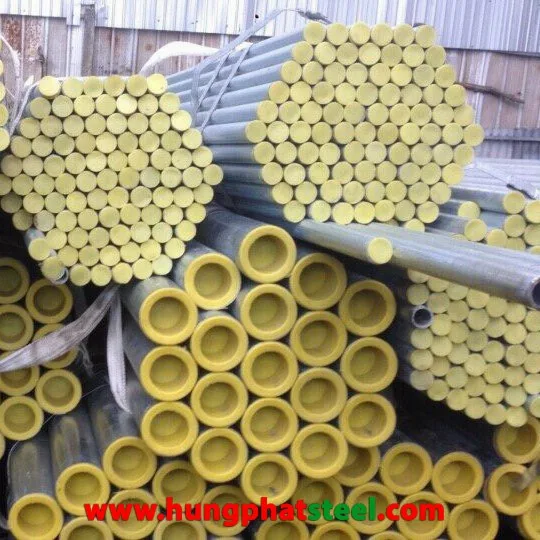

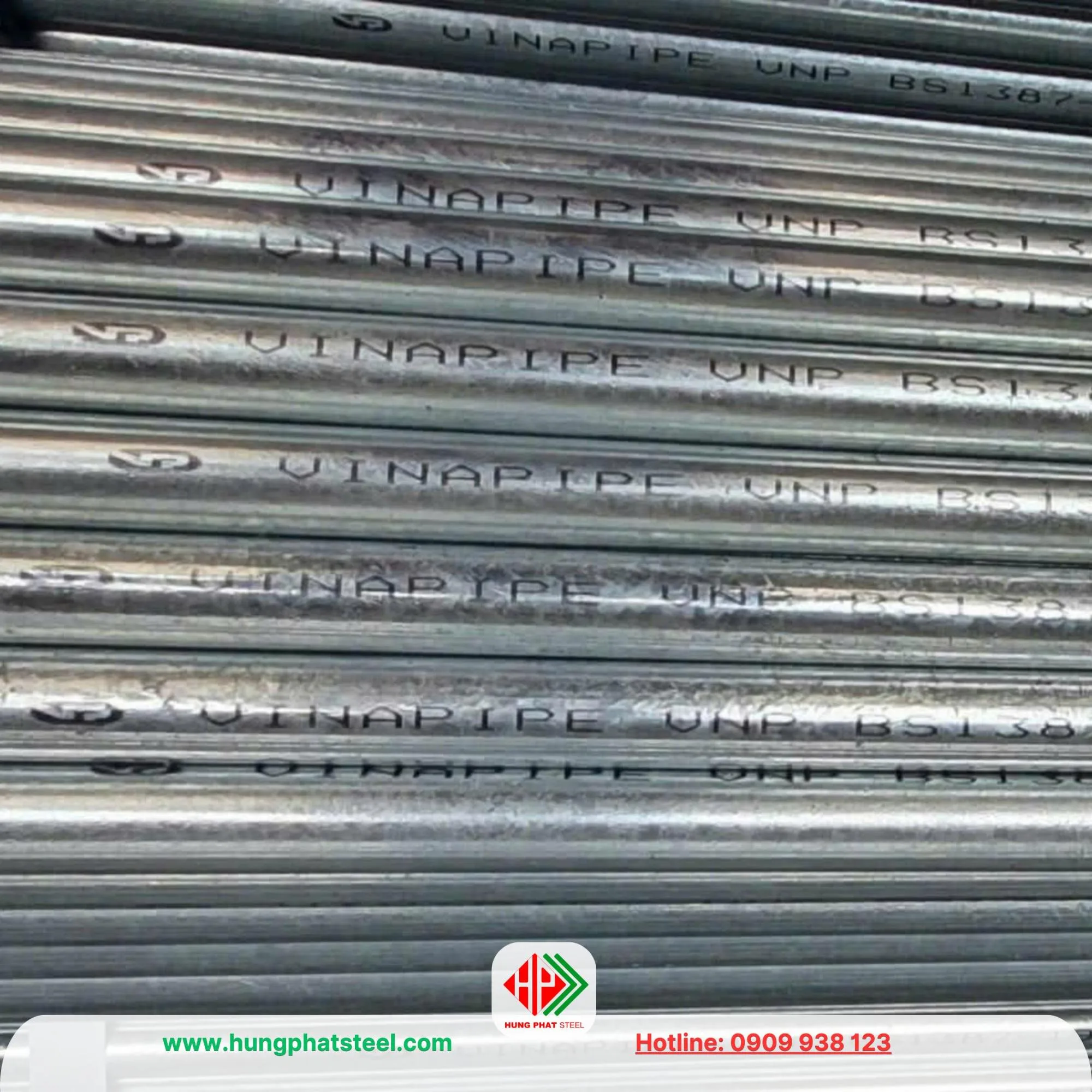

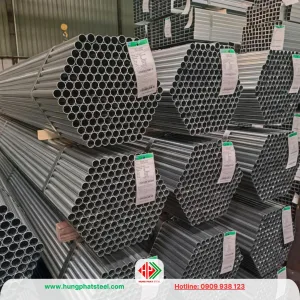

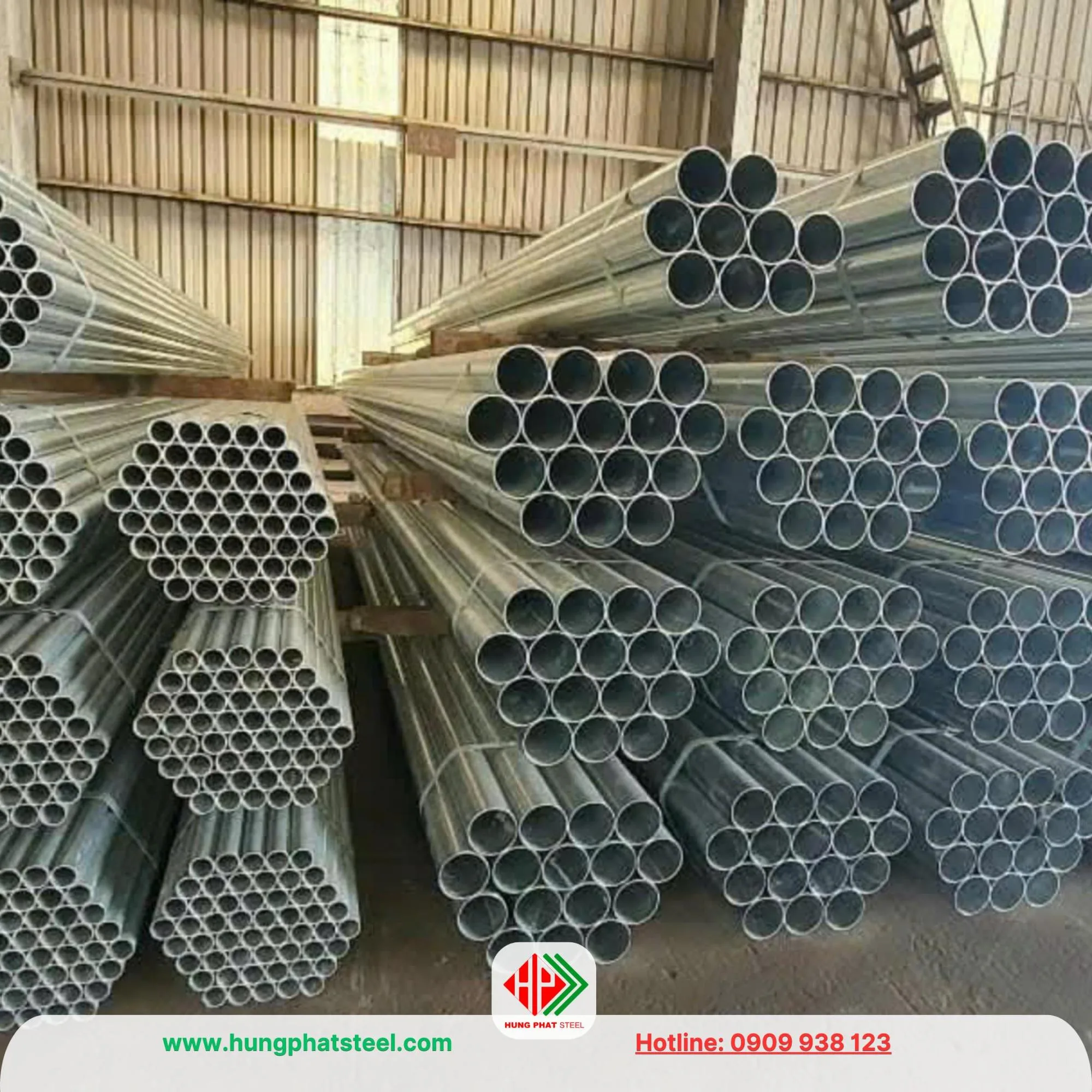

Ống thép mạ kẽm VinaPipe

Thép Hùng Phát chuyên cung cấp ống thép mạ kẽm của Nhà Máy VinaPipe, giá thành luôn cạnh tranh và đem lại cho quý khách hàng sự lựa chọn đáng tin cậy và tiết kiệm, “VINAPIPE – Niềm tin cho mọi công trình”.

VinaPipe cung cấp ra thị trường các chủng loại ống thép mạ kẽm từ 1/2″ (DN15) đến 4″ (DN100). Ống được sản xuất theo tiêu chuẩn BS 1387-1985 (EN 10255). Bao gồm các hạng: BSA1, BSL (vạch nâu), BSM (vạch xanh) phục vụ cho cấp nước, hệ thống ống cứu hoả, hệ thống ống điều hòa … Tiêu chuẩn BS1387:1985

Mục lục

Ống thép mạ kẽm Vinapipe là sản phẩm chất lượng cao, có độ bền vượt trội, khả năng chống ăn mòn tốt, phù hợp cho nhiều ứng dụng trong xây dựng, cơ khí, và hệ thống cấp thoát nước. Sản phẩm được sản xuất theo tiêu chuẩn quốc tế, đảm bảo an toàn và hiệu quả khi sử dụng.

Nếu muốn biết chi tiết hơn về kỹ thuật, mời Qúy Khách click để tham khảo thêm Catalog Ống Thép Vinapipe

Dưới đây là bảng thông số ống thép mạ kẽm Vinapipe theo tiêu chuẩn BS 1387-1985 (EN 10255), ASTM A53 và TCCCS 01:2018/VNP.

1.Bảng thông số ống thép mạ kẽm Vinapipe tiêu chuẩn BS 1387-1985 (EN 10255)

*Lưu ý dung sai của các thông số là ±2%

Phân loại	Đường kính DN		Đường kính ngoài	Độ dày thành ống	Chiều dài cây	Khối lượng	Đóng gói	Khối lượng bó (kg/bó)
	Nominal size		Outside diameter	Wall thickness	Length	Unit weight	Pcs/bundles	kg/bundles
	A (mm)	B (inch)	Tiêu chuẩn	mm	m	kg/m
Class BS-A1 (Không vạch)	15	1/2	Ø 21.2	1.9	6	0.914	168	921
	20	3/4	Ø 26.65	2.1	6	1.284	113	871
	25	1	Ø 33.5	2.3	6	1.787	80	858
	32	1 1/4	Ø 42.2	2.3	6	2.26	61	827
	40	1 1/2	Ø 48.1	2.5	6	2.83	52	883
	50	2	Ø 59.9	2.6	6	3.693	37	820
	65	2 1/2	Ø 75.6	2.9	6	5.228	27	847
	80	3	Ø 88.3	2.9	6	6.138	24	884
	100	4	Ø 113.45	3.2	6	8.763	16	841
Class BS-L (Vạch nâu)	15	1/2	Ø 21.2	2	6	0.947	168	955
	20	3/4	Ø 26.65	2.3	6	1.381	113	936
	25	1	Ø 33.5	2.6	6	1.981	80	951
	32	1 1/4	Ø 42.2	2.6	6	2.54	61	930
	40	1 1/2	Ø 48.1	2.9	6	3.23	52	1.088
	50	2	Ø 59.9	2.9	6	4.08	37	906
	65	2 1/2	Ø 75.6	3.2	6	5.71	27	925
	80	3	Ø 88.3	3.2	6	6.72	24	968
	100	4	Ø 113.45	3.6	6	9.75	16	936
Class BS-M (Vạch xanh)	15	1/2	Ø 21.4	2.6	6	1.21	168	1.22
	20	3/4	Ø 26.9	2.6	6	1.56	113	1.058
	25	1	Ø 33.8	3.2	6	2.41	80	1.157
	32	1 1/4	Ø 42.5	3.2	6	3.1	61	1.135
	40	1 1/2	Ø 48.4	3.2	6	3.57	52	1.114
	50	2	Ø 60.3	3.6	6	5.03	37	1.117
	65	2 1/2	Ø 76.0	3.6	6	6.43	27	1.042
	80	3	Ø 88.8	4	6	8.37	24	1.205
	100	4	Ø 114.1	4.5	6	12.2	16	1.171

Thông số ống kẽm Vinapipe tiêu chuẩn ASTM A53

Ống thép tròn mạ kẽm tiêu chuẩn: ASTM A53 Grade A
Đường kính DN	Đường kính ngoài	Độ dày	Đường kính DN	Đường kính ngoài	Tiêu chuẩn độ dày Schedule No.	Khối lượng	Độ kín khít
(inch)	(mm)	(inch)	(mm)	(inch)	SCH	(Kg/ m)	(Psi)
1/2″	Ø 21.3	0,844	2.77	0.109	40	1.27	700
3/4″	Ø 26.7	1,050	2.87	0.113	40	1.69	700
1″	Ø 33.4	1,315	3.38	0.133	40	2.5	700
1.1/4″	Ø 42.2	1,660	3.56	0.14	40	3.39	1200
1.1/2″	Ø 48.3	1,900	3.68	0.145	40	4.05	1200
2″	Ø 60.3	2,375	3.91	0.154	40	5.44	2300
2.1/2″	Ø 73	2,875	5.16	0.203	40	8.63	2500
3″	Ø 88.9	3,500	3.18	0.125	–	6.72	1290
			3.96	0.156	–	8.29	1600
			4.78	0.188	–	9.92	1930
			5.49	0.216	40	11.29	2220
4″	Ø 114.3	4,500	3.18	0.125	–	8.71	1000
			3.96	0.156	–	10.78	1250
			4.78	0.188	–	12.91	1500
			5.56	0.219	–	14.91	1750
			6.02	0.237	40	16.07	1900

Quy cách thép ống mạ kẽm Vinapipe tiêu chuẩn TCCS 01:2008/VNP

Ống thép mạ kẽm tiêu chuẩn TCCS 01:2008/VNP (dùng cho mục đích cơ khí)
Đường kính DN		Đường kính ngoài	Độ dày (mm)	Chiều dài (m)	Trọng lượng (Kg/m)	Số cây/bó	Trọng lượng bó
Nominal size		Outside diameter	Wall thickness	Length	Unit weight	Pcs/bundles	Kg/bundles
A (mm)	B (inch)
15	1/2	Ø 21.2	1.6	6	0.773	168	779
20	3/4	Ø 26.65	1.6	6	0.988	113	670
20	3/4	Ø 26.65	1.9	6	1.16	113	786
25	1	Ø 33.5	1.6	6	1.259	80	604
			1.9	6	1.481		711
			2.1	6	1.626		780
32	1 1/4	Ø 42.2	1.6	6	1.602	61	586
			1.9	6	1.888		691
			2.1	6	2.077		760
40	1 1/2	Ø 48.1	1.6	6	1.835	52	573
			1.9	6	2.165		675
			2.1	6	2.382		743
			2.3	6	2.598		811
50	2	Ø 59.9	1.9	6	2.718	37	603
			2.1	6	2.993		664
			2.3	6	3.267		725
65	2 1/2	Ø 75.6	2.1	6	3.806	27	617
			2.3	6	4.157		673
			2.5	6	4.507		730
			2.6	6	4.68		758
80	3	Ø 88.3	2.1	6	4.464	24	643
			2.3	6	4.878		702
			2.5	6	5.29		762
			2.6	6	5.495		791
100	4	Ø 113.45	2.1	6	5.769	16	554
			2.3	6	6.307		605
			2.5	6	6.843		657
			2.6	6	7.11		683
			2.9	6	7.909		759

SƠ LƯỢC VỀ THƯƠNG HIỆU VINAPIPE

Thành lập năm 1993: Vinapipe được thành lập năm 1993 với tên gọi công ty TNHH Ống thép Việt Nam. Công ty được thành lập trên cơ sở liên doanh giữa Tổng công ty Thép Việt Nam (VnSteel) với tập đoàn sản xuất thép hàng đàu Hàn Quốc là SeAh.
Đi vào sản xuất 10/1994 đến nay: Từ khi đi vào sản xuất vào tháng 10 năm 1994 đến nay, Vinapipe đã đa dạng hóa sản phẩm, cung cấp cho thị trường trong và ngoài nước các loại ống thép đen, mạ kẽm, vuông, chữ nhật. Sản phẩm của Vinapipe luôn được đánh giá có chất lượng cao chất trên thị trường Việt Nam hiện nay.
Hệ thống thiết bị nổi bật: Vinapipe là nhà máy duy nhất có máy thử thủy lực dùng để thử độ kín khít nước, đảm bảo ống không rò rỉ với áp lực thử 50bar (51kgf/cm2)
Sản phẩm do Vinapipe sản xuất

Thép ống (ống hàn đen và ống mạ kẽm) thương hiệu VINAPIPE

Các sản phẩm thép ống do Vinapipe sản xuất được sản xuất theo tiêu chuẩn Anh Quốc BS 1387-1985 (EN 100255). Dòng sản phẩm của Vinapipe bao gồm cả thép ống hàn đen và thép ống mạ kẽm, đáp ứng đầy đủ các tiêu chuẩn chất lượng quốc tế. Với khả năng chịu lực tốt, độ bền cao, và khả năng chống ăn mòn hiệu quả, sản phẩm thép ống Vinapipe là lựa chọn lý tưởng cho nhiều công trình xây dựng và cơ khí hiện đại.

Thép hộp (vuông và chữ nhật) của VINAPIPE

Sản phẩm thép hộp (vuông và chữ nhật) của VINAPIPE được sản xuất theo tiêu chuẩn Hàn Quốc KSD 3568:1986, đảm bảo chất lượng và độ bền cao, phù hợp cho các công trình xây dựng và ứng dụng cơ khí. Thép hộp VINAPIPE cung cấp cả thép hộp cạnh vuông và thép hộp chữ nhật, đáp ứng các yêu cầu khắt khe về kỹ thuật và khả năng chịu lực.

Ngoài tiêu chuẩn Hàn Quốc, VINAPIPE còn có khả năng sản xuất theo các tiêu chuẩn quốc tế khác như:

ASTM A53 (Mỹ)
JIS G3442/3452/3444/3445/3466 (Nhật Bản)

Điều này giúp sản phẩm thép hộp của VINAPIPE linh hoạt trong việc đáp ứng các yêu cầu cụ thể từ các dự án và công trình có quy mô lớn, đảm bảo sự tin cậy và hiệu quả tối ưu.

Sản phẩm VINAPIPE chính phân phối tại Thép Hùng Phát

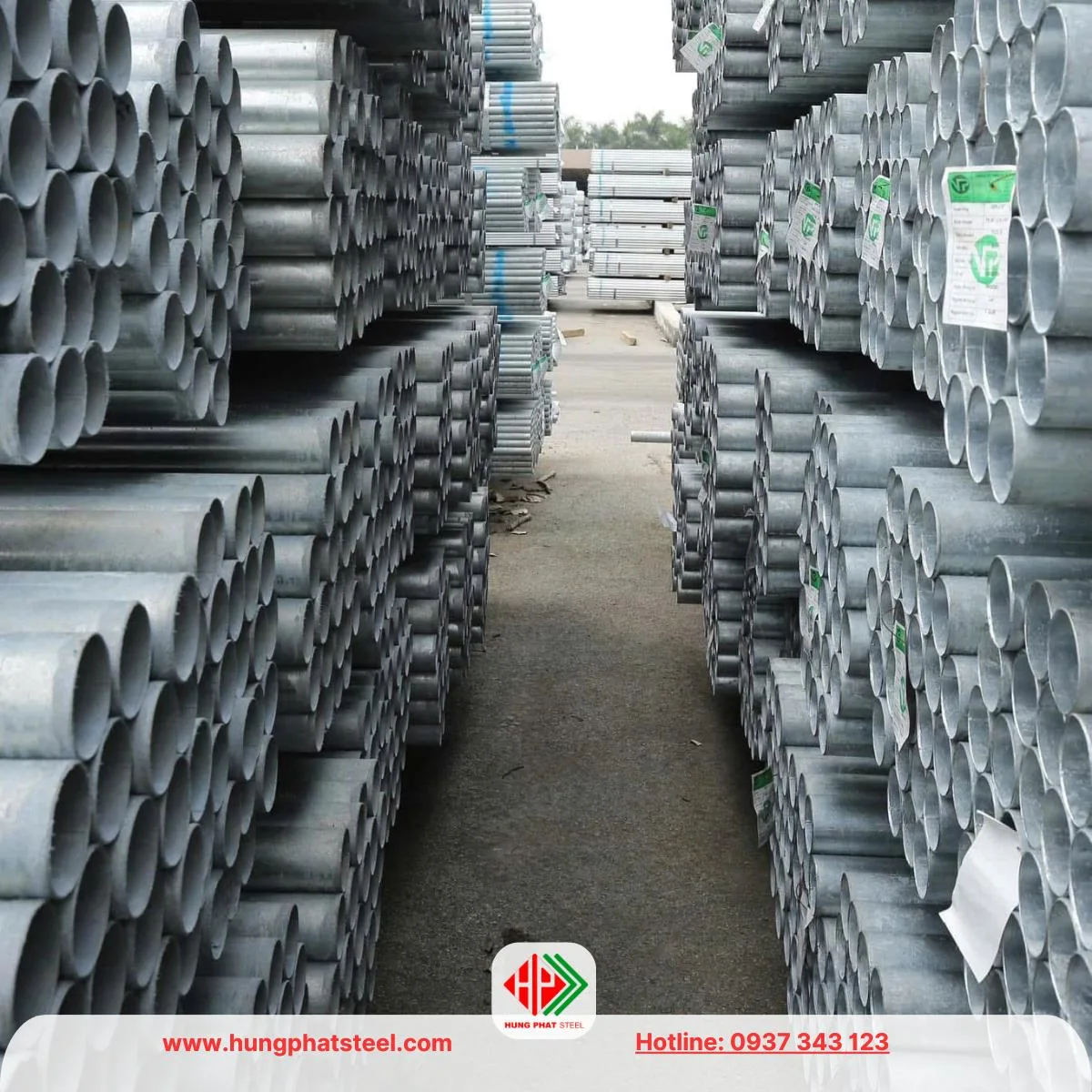

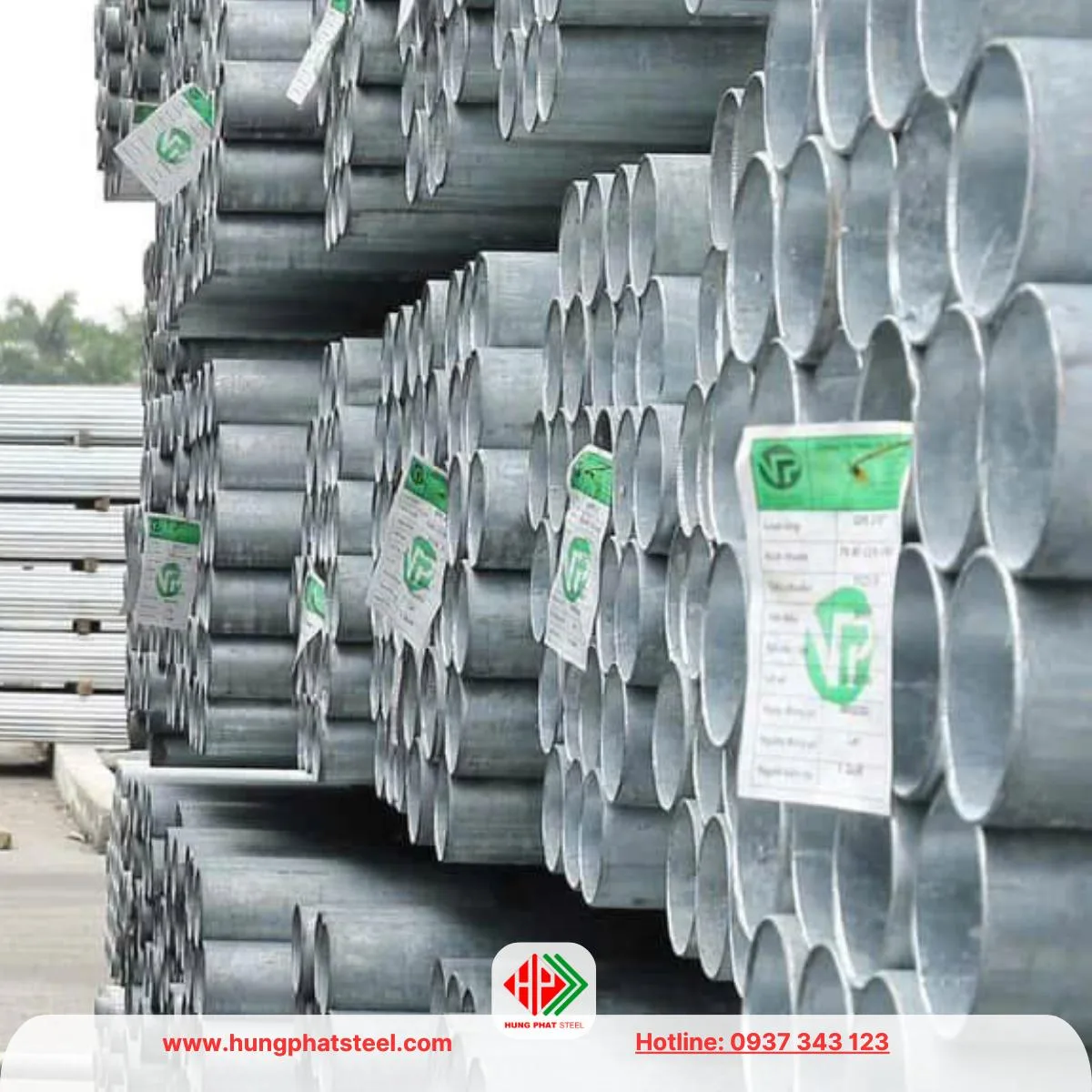

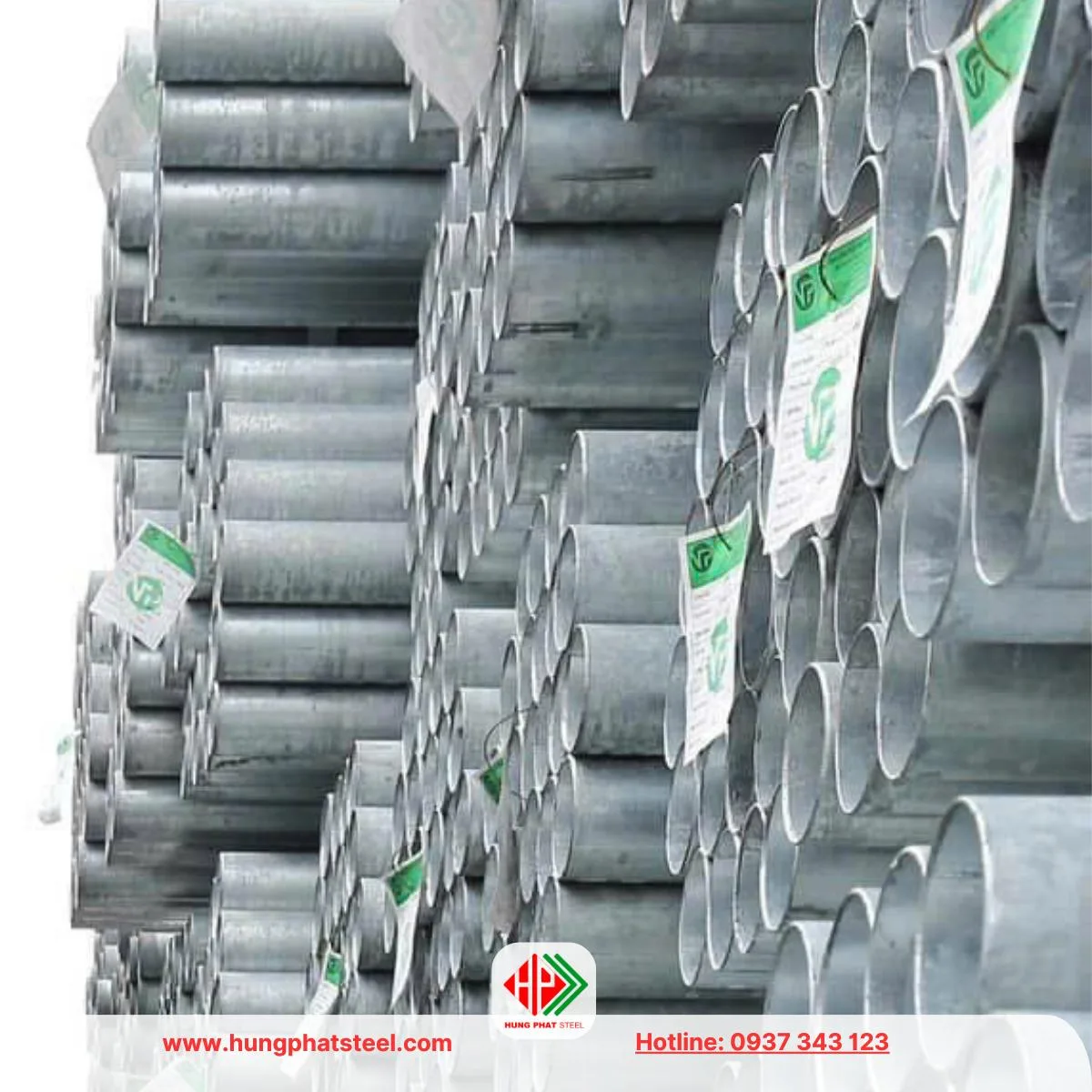

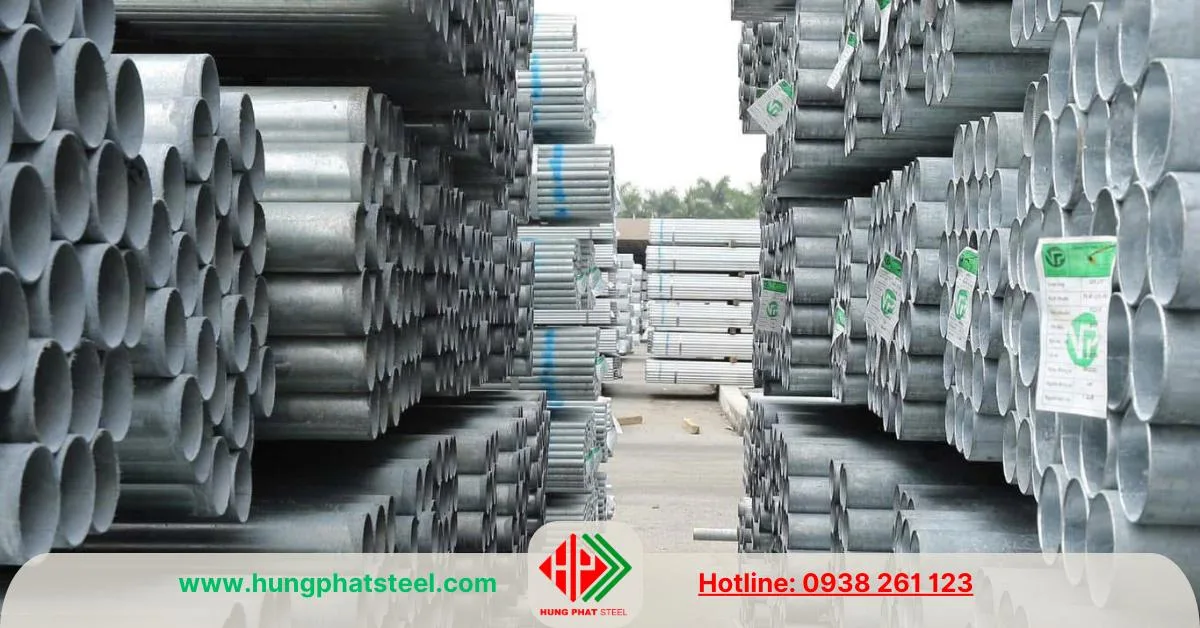

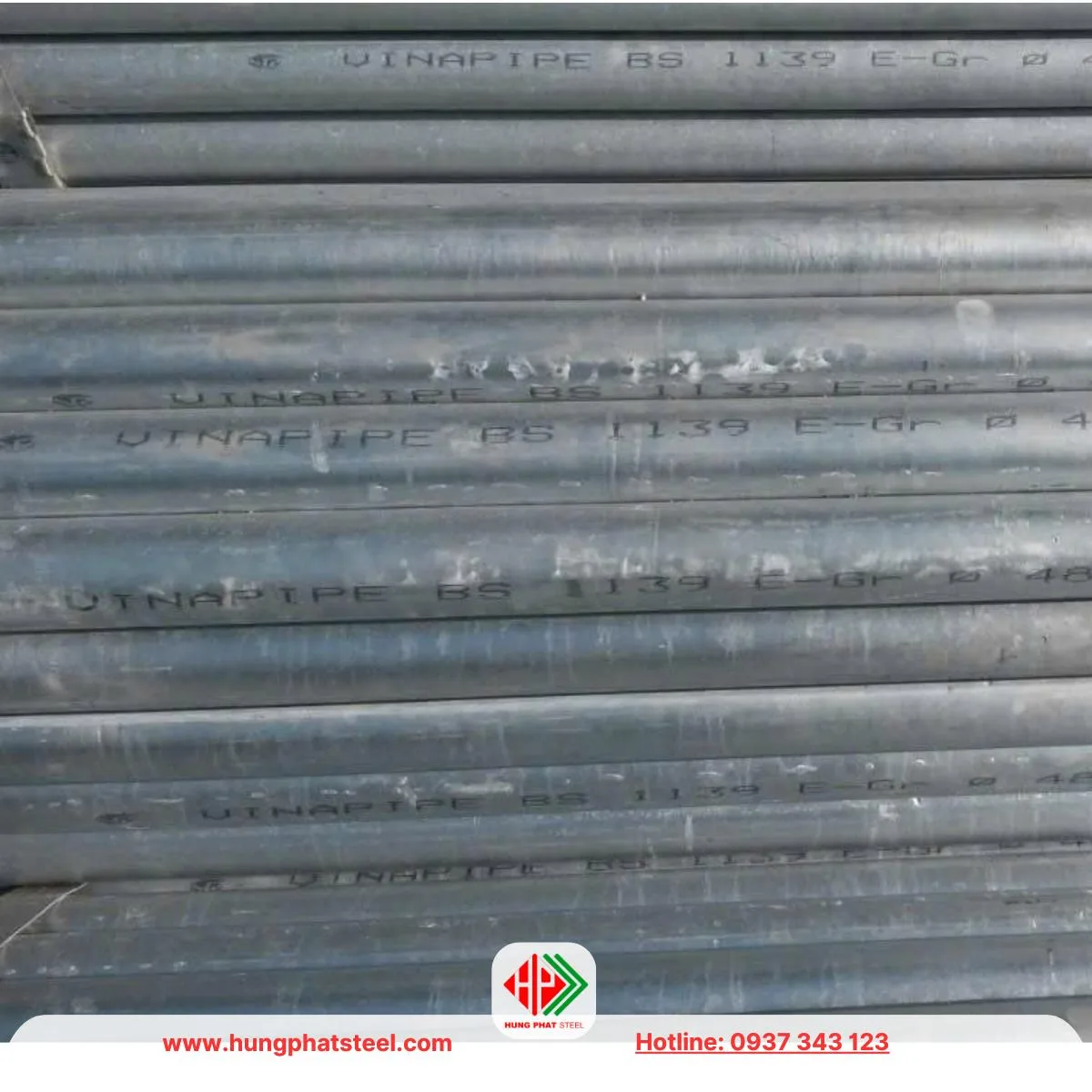

1. Ống thép tròn mạ kẽm Vinapipe

Vinapipe đang cung cấp ra thị trường các chủng loại ống thép mạ kẽm từ ½” (D15) đến 4” (D100). Theo tiêu chuẩn BS 1387-1985 (EN 10255) Bao gồm các hạng: BSA1, BSL (vạch nâu), BSM (vạch xanh) phục vụ cho cấp nước, hệ thống cứu hỏa, hệ thống điều hòa…) Với các ống có độ dày mỏng hơn được sản xuất theo tiêu chuẩn TCCS 01:2008/VNP phục vụ cho các mục đích cơ khí như: ống luồn cáp điện, lan can, hàng rào…

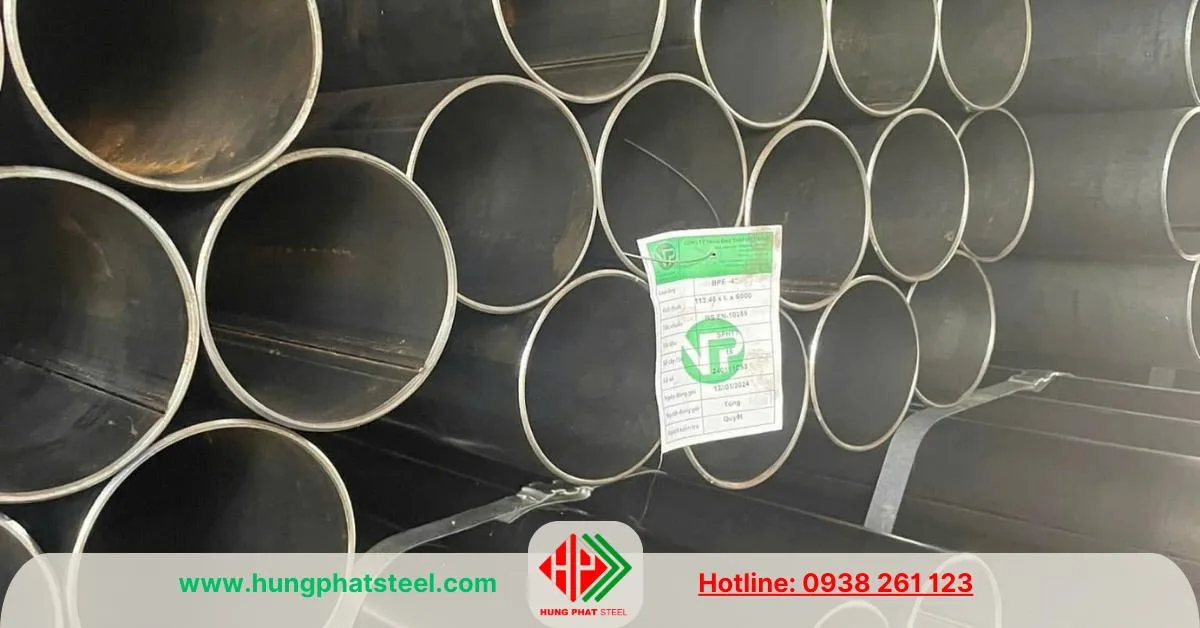

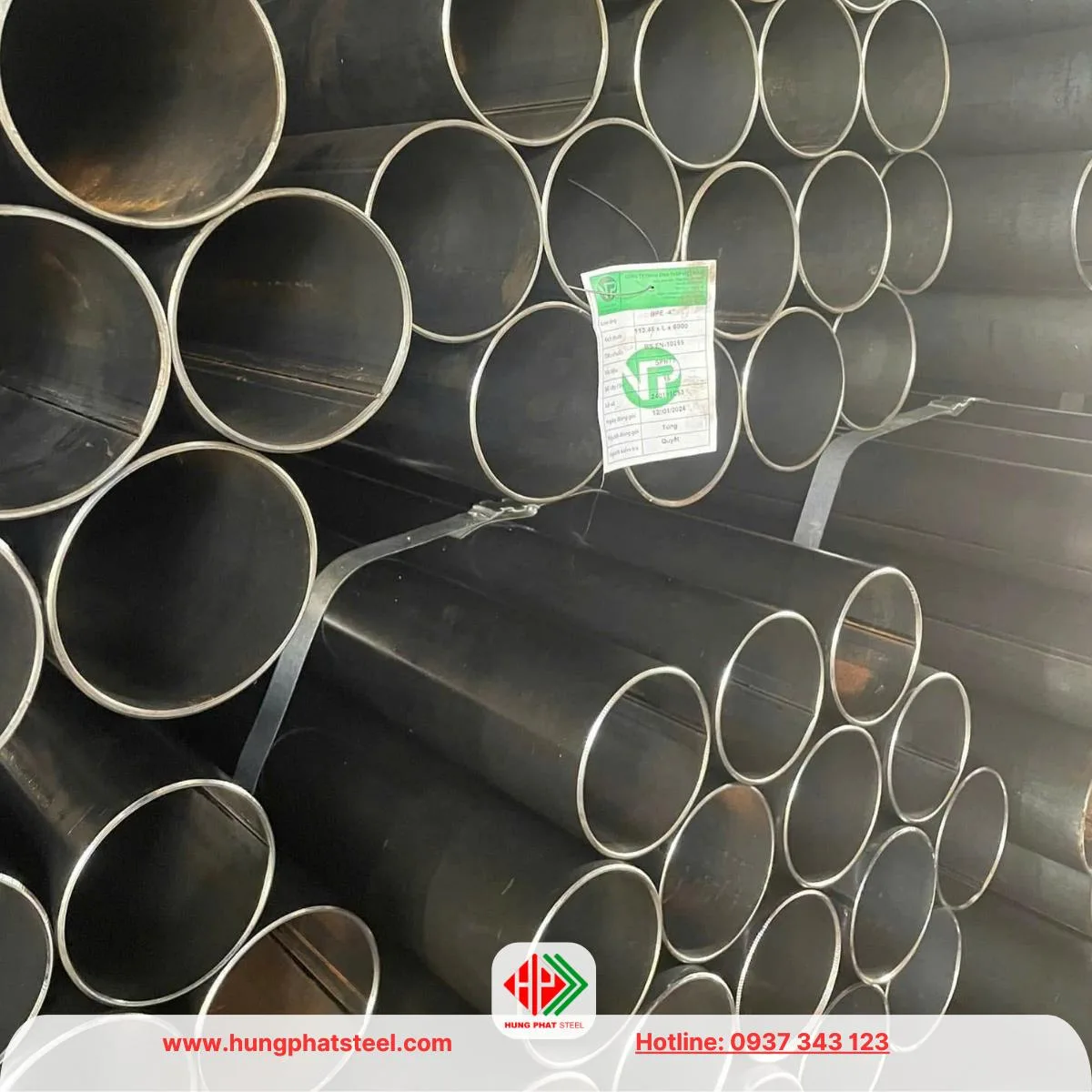

2. Ống thép tròn đen, thép hộp đen (vuông và chữ nhật)

Ống thép đen Vinapipe đang được các nhà máy cơ khí ưa chuộng sử dụng để sản xuất ra các sản phẩm cơ khí chất lượng cao như: khung càng, cổ phốt, tay lái, chân chống xe máy, bàn ghế nội thất.

Và đặc biệt trong ngành xây dựng như: ống siêu âm dùng trong công nghệ khoan cọc nhồi, kết cấu cầu, kết cấu mái giàn không gian.

Với việc nhà nhà sản xuất ống thép trong nước duy nhất có máy thử thủy lực, hydrostatic Test. Dùng để thử độ khít nước của đường hàn, đảm bảo ống không rò rì với áp lực 50bar (51kgf/cm2) Ống thép Vinapipe luôn được các nhà thầu thi công hệ thống điều hòa, thiết bị Pccc lựa chọn.

Hiện Vinapipe đang sản xuất các chủng loại ống thép tròn đen có đường kính D12.7mm đến D127mm và thép hộp đen vuông và chữ nhật 14×14 tới 100×100 và 20×40 tới 75×125 với các độ dày từ 0.8mm đến 5mm.

3. Thép hộp mạ kẽm nhúng nóng theo yêu cầu (vuông và chữ nhật)

Sản phẩm Thép hộp mạ kẽm nhúng nóng theo yêu cầu (vuông và chữ nhật)

Chúng tôi phân phối thép hộp mạ kẽm vuông quy cách 12×12, 14×14, 16×16, 20×20, 25×25, 30×30, 40×40, 50×50, 60×60, 90×90, 100×100, 150×150, 200×200, 250×250.
Thép hộp mạ kẽm chữ nhật quy cách 10×30, 13×26, 12×32, 20×25, 20×30, 15×25, 20×30, 15×35, 20×40, 25×40, 25×40, 25×50, 30×50, 30×60, 40×60, 40×80, 45×90, 40×100, 50×100, 60×120,100×150, 100×200, 200×300.

4. Ống thép tròn, thép hộp vuông và chữ nhật bằng tôn mạ kẽm.

Ống thép tròn, thép hộp vuông và chữ nhật bằng tôn mạ kẽm là sản phẩm mới được đưa vào sản xuất tại Việt Nam. Ứng dụng nhiều trong các công trình xây dựng, cơ khí…
Và đặc biệt ưa chuộng ở các địa phận vùng biển – nơi có độ muối cao. Vì các sản phẩm bằng tôn mạ kẽm có khả năng chống ăn mòn cao. Làm tăng tuổi thọ của công trình sản phẩm.

Sản phẩm do công ty TNHH Ống Thép Việt Nam sản xuất lấy thương hiệu là VINAPIPE đã được đăng ký bảo hộ độc quyền nhãn hiệu tại Cục Sở Hữu Trí Tuệ Việt Nam

Bảng giá ống thép mạ kẽm vinapipe tham khảo

Dưới đây là bảng giá ống kẽm thương hiệu Vinapipe tham khảo
Lưu ý dung sai của các thông số là ±2%
Vui lòng liên hệ Hotline 0938 437 123 (Ms Trâm) để được báo giá nhanh nhất

Tên hàng	Độ dày	Trọng lượng cây 6m (kg)	Đơn giá (VNĐ/Kg)
Ống thép mạ kẽm D21	1,6 ly	4,642	18,500-27,400
	1,9 ly	5,484	18,500-26,400
	2,1 ly	5,938	18,500-26,400
	2,3 ly	6,435	18,500-25,500
	2,6 ly	7,26	18,500-25,500
Ống thép mạ kẽm D27	1,6 ly	5,933	18,500-27,400
	1,9 ly	6,961	18,500-26,400
	2,1 ly	7,704	18,500-25,400
	2,3 ly	8,286	18,500-25,500
	2,6 ly	9,36	18,500-25,500
Ống thép mạ kẽm D34	1,6 ly	7,556	18,500-27,400
	1,9 ly	8,888	18,500-26,400
	2,1 ly	9,762	18,500-25,300
	2,3 ly	10,722	18,500-25,300
	2,5 ly	11,46	18,500-25,500
	2,6 ly	11,886	18,500-25,500
	2,9 ly	13,128	18,500-25,500
	3,2 ly	14,4	18,500-25,400
Ống thép mạ kẽm D42	1,6 ly	9,617	18,500-27,400
	1,9 ly	11,335	18,500-26,400
	2,1 ly	12,467	18,500-25,400
	2,3 ly	13,56	18,500-25,500
	2,6 ly	15,24	18,500-25,500
	2,9 ly	16,87	18,500-25,500
	3,2 ly	18,6	18,500-25,500

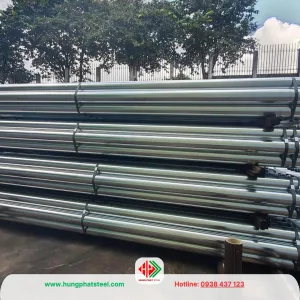

Ống thép mạ kẽm D49	1,6 ly	11	18,500-27,400
	1,9 ly	12,995	18,500-26,400
	2,1 ly	14,3	18,500-25,400
	2,3 ly	15,59	18,500-25,500
	2,5 ly	16,98	18,500-25,500
	2,6 ly	17,5	18,500-25,500
	2,7 ly	18,14	18,500-25,500
	2,9 ly	19,38	18,500-25,500
	3,2 ly	21,42	18,500-25,500
	3,6 ly	23,71	18,500-25,500
Ống thép mạ kẽm D60	1,9 ly	16,3	18,500-27,400
	2,1 ly	17,97	18,500-26,400
	2,3 ly	19,612	18,500-25,400
	2,6 ly	22,158	18,500-25,500
	2,7 ly	22,85	18,500-25,500
	2,9 ly	24,48	18,500-25,500
	3,2 ly	26,861	18,500-25,500
	3,6 ly	30,18	18,500-25,500
	4,0 ly	33,1	18,500-25,500
Ống thép mạ kẽm D76	2,1 ly	22,851	18,500-25,500
	2,3 ly	24,958	18,500-25,500
	2,5 ly	27,04	18,500-25,500
	2,6 ly	28,08	18,500-25,500
	2,7 ly	29,14	18,500-25,500
	2,9 ly	31,368	18,500-25,500
	3,2 ly	34,26	18,500-25,500
	3,6 ly	38,58	18,500-25,500
	4,0 ly	42,4	18,500-25,500

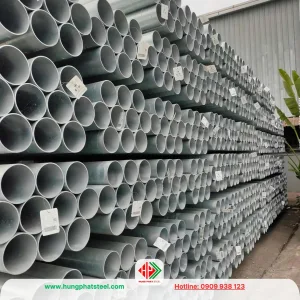

Ống thép mạ kẽm D90	2,1 ly	26,799	18,500-25,500
	2,3 ly	29,283	18,500-25,500
	2,5 ly	31,74	18,500-25,500
	2,6 ly	32,97	18,500-25,500
	2,7 ly	34,22	18,500-25,500
	2,9 ly	36,828	18,500-25,500
	3,2 ly	40,32	18,500-25,500
	3,6 ly	45,14	18,500-25,500
	4,0 ly	50,22	18,500-25,500
	4,5 ly	55,8	18,500-25,500

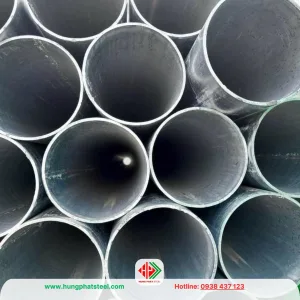

Ống thép mạ kẽm D114	2,5 ly	41,06	18,500-25,500
	2,7 ly	44,29	18,500-25,500
	2,9 ly	47,484	18,500-25,500
	3,0 ly	49,07	18,500-25,500
	3,2 ly	52,578	18,500-25,500
	3,6 ly	58,5	18,500-25,500
	4,0 ly	64,84	18,500-25,500
	4,5 ly	73,2	18,500-25,500
	4,6 ly	78,162	18,500-25,500
Ống thép mạ kẽm D141	3,96 ly	80,46	18,500-25,500
	4,78 ly	96,54	18,500-25,500
	5,16 ly	103,95	18,500-25,500
	5,56 ly	111,66	18,500-25,500
	6,35 ly	126,8	18,500-25,500
Ống thép mạ kẽm D168	3,96 ly	96,24	18,500-25,500
	4,78 ly	115,62	18,500-25,500
	5,16 ly	124,56	18,500-25,500
	5,56 ly	133,86	18,500-25,500
	6,35 ly	152,16	18,500-25,500
Ống thép mạ kẽm D219	3,96 ly	126,06	18,500-25,500
	4,78 ly	151,56	18,500-25,500
	5,16 ly	163,32	18,500-25,500
	5,56 ly	175,68	18,500-25,500
	6,35 ly	199,86	18,500-25,500

Bảng Thành Phần Hóa Học và Cơ Tính của Ống Thép Mạ Kẽm Vinapipe

Thành Phần Hóa Học

Nguyên tố	C% (Carbon)	Mn% (Mangan)	Si% (Silic)	P% (Photpho)	S% (Lưu huỳnh)
Giá trị điển hình	≤ 0.25	≤ 1.20	≤ 0.50	≤ 0.04	≤ 0.04

Đặc Tính Cơ Lý

Tiêu chí	Giá trị
Giới hạn chảy (Yield Strength)	≥ 235 MPa
Độ bền kéo (Tensile Strength)	400 – 510 MPa
Độ giãn dài tương đối (Elongation)	≥ 20%

Tiêu Chuẩn Áp Dụng

TCVN 1656-75: Quy định tiêu chuẩn về ống thép hàn mạ kẽm nhúng nóng.
ASTM A53/A53M: Tiêu chuẩn quốc tế cho ống thép dùng trong dẫn khí và chất lỏng.
BS EN 10240: Tiêu chuẩn Anh về mạ kẽm cho ống thép hàn và ống thép đúc.

Ống thép mạ kẽm Vinapipe là lựa chọn phổ biến cho các hệ thống dẫn nước, khí, dầu, và trong xây dựng kết cấu.
