Phụ Kiện Nối Dải Phân Cách Betong

Mô tả

Thanh chốt nối dải phân cách bê tông là một bộ phận quan trọng được sử dụng để kết nối chắc chắn giữa các khối dải phân cách bê tông, đảm bảo sự ổn định và an toàn cho các công trình giao thông.

Tên gọi khác:

• Thép bản đuôi cá nối dải phân cách Betong
• Sản xuất bởi Thép Hùng Phát

Phụ Kiện Nối Dải Phân Cách Betong

Hiện nay, các dự án xây dựng cầu đường đang triển khai khắp mọi miền đất nước. Từ tỉnh lộ cho tới cao tốc. Và dải phân cách betong là một bộ phận quan trọng trong các dự án đó.

Thanh thép chốt nối dải phân cách cũng là một phụ kiện gắn liền không thể thiếu trong quá trình thi công lắp đặt dải phân cách trên khắp các tuyến đường.

Vậy thanh chốt nối dải phân cách là gì ? Và đơn vị nào gia công sản xuất thanh chốt nối. Là những nội dung chính trong bài viết ngày hôm nay Thép Hùng Phát xin được phép đề cập đến.

Thanh thép nối dải phân cách betong là gì ?

Dải phân cách betong là một thiết bị dùng để phân làn đường thường thấy trên các tuyến đường, có những dải phân cách không sơn màu, có những dải phân cách sơn màu đỏ/trắng, hoặc sơn những mũi tên xanh/ trắng hoặc gắn đèn dùng để hướng dẫn và cảnh báo trong giao thông.

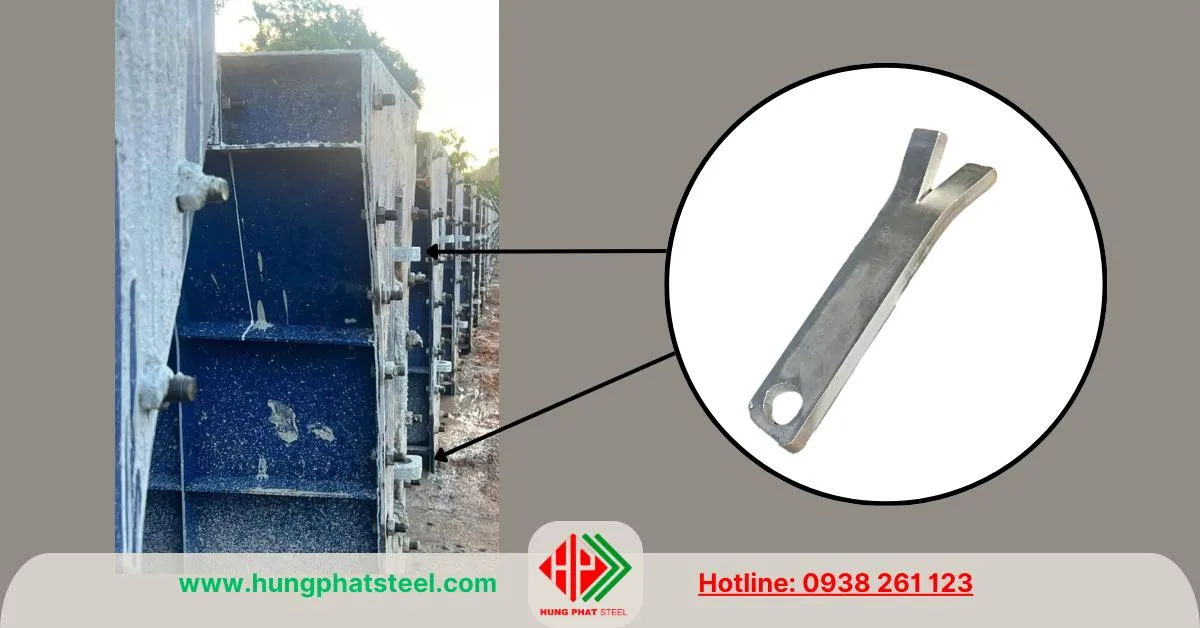

Dải phân cách là sản phẩm betong cốt thép được đúc sẵn từng bộ, và khi thi công lắp đặt trên mặt đường thì đội ngũ kỹ thuật viên sẽ kết nối những khối betong đúc sẵn đó với nhau bằng 1 bộ chốt nối chất liệu thép. Chốt nối này còn được gọi là thép bản đuôi cá dựa theo hình dạng của chốt.

Cấu tạo của một bộ thép nối dải phân cách betong

• Chất liệu: thép CT3, SS400…

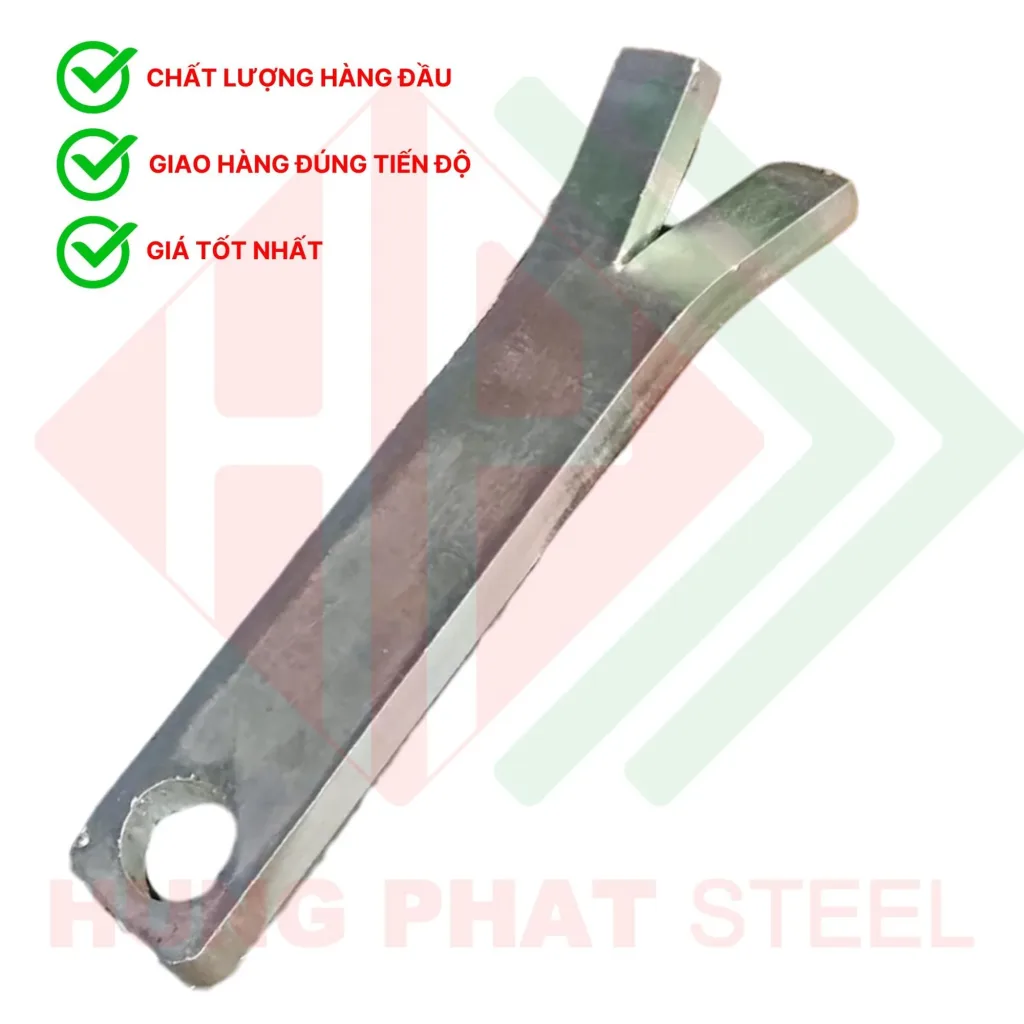

• Thép đen – thép mạ kẽm nhúng nóng
• Tiêu chuẩn thép: ASTM, TCVN…
• Xuất xứ: Việt Nam
• Thương hiệu: Thép Hùng Phát

Một bộ thép nối sẽ có 3 bộ phận chính:

• 4 thanh thép tấm T1: quy cách 450x75x20mm (mạ kẽm)
• 1 Chốt thép T2: quy cách thép tròn phi 25mm (D25) – 65mm (D65) dày 2.5mm-5mm
• 1 tấm đệm T3 đường kính trong bằng với đường kính ngoài của T2, hàn quanh T2

Chi tiết từng bộ phận

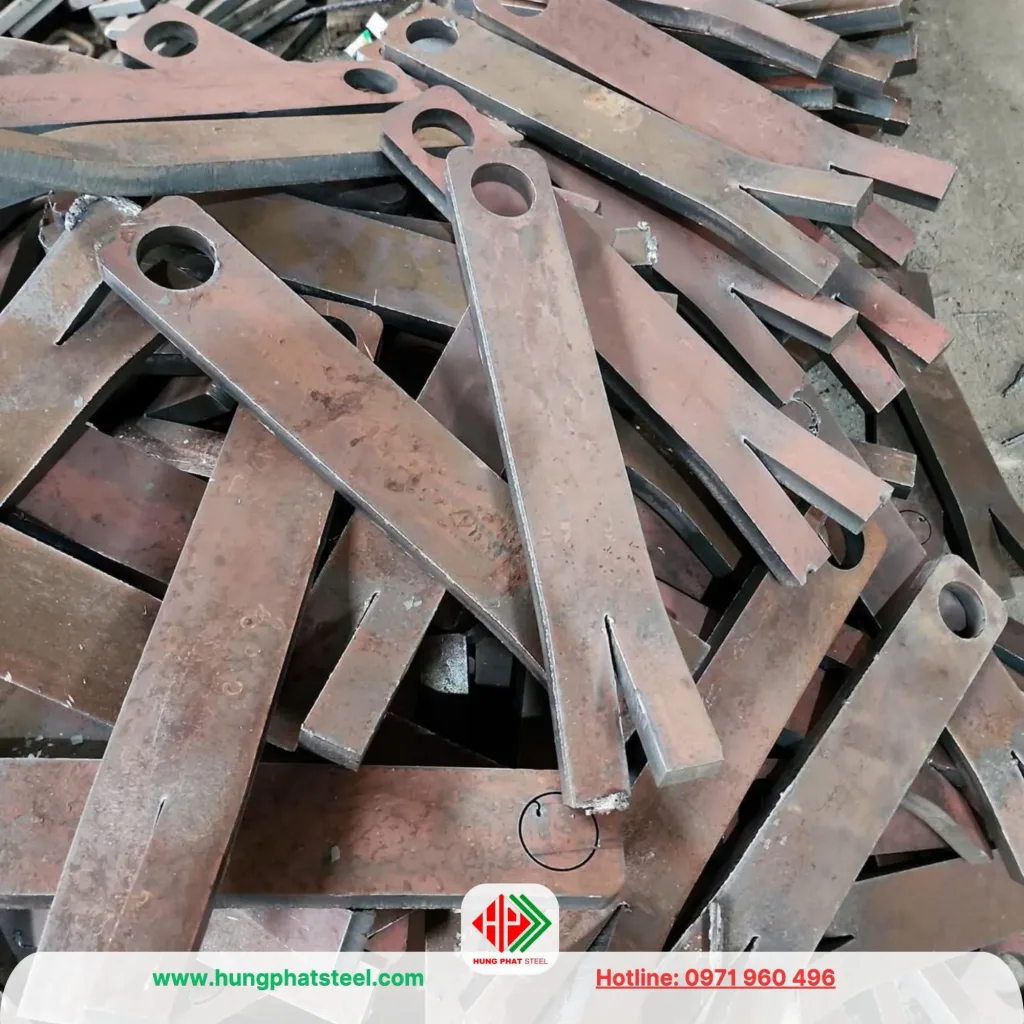

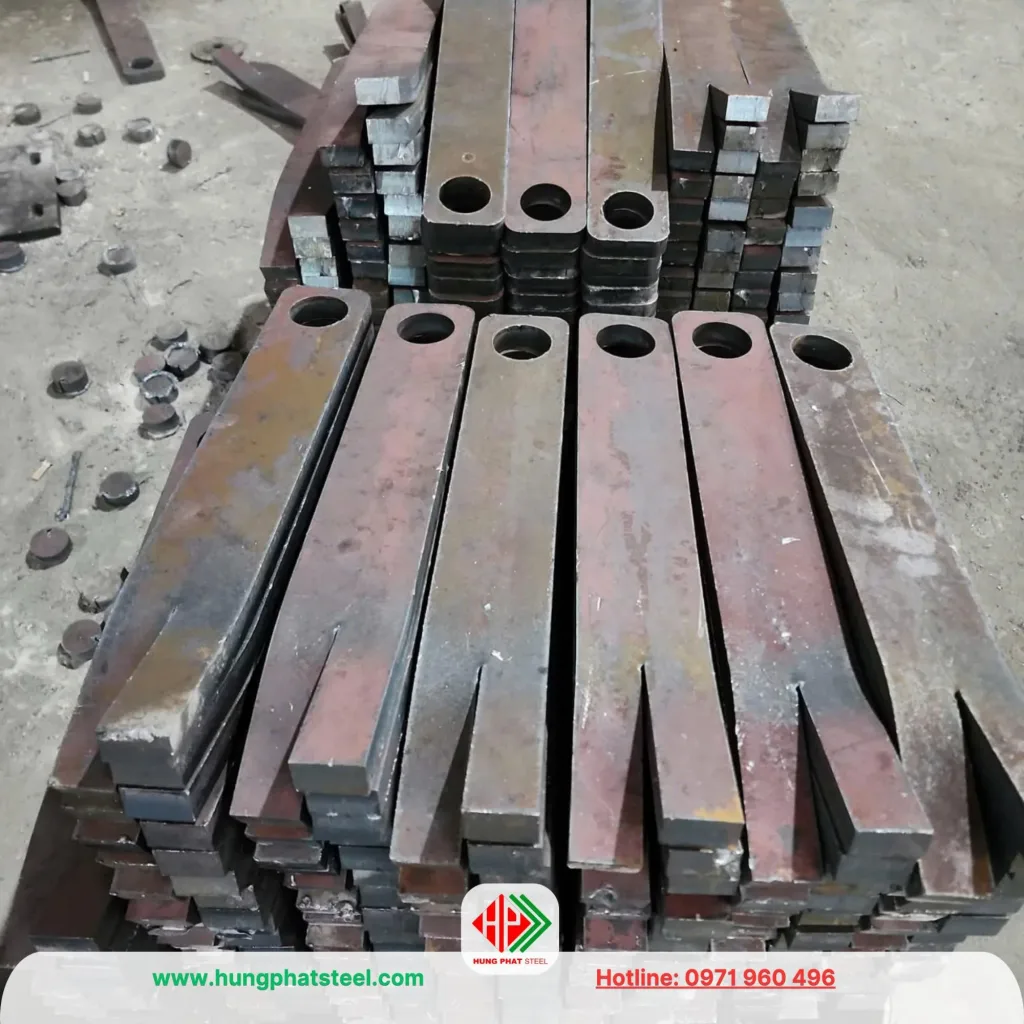

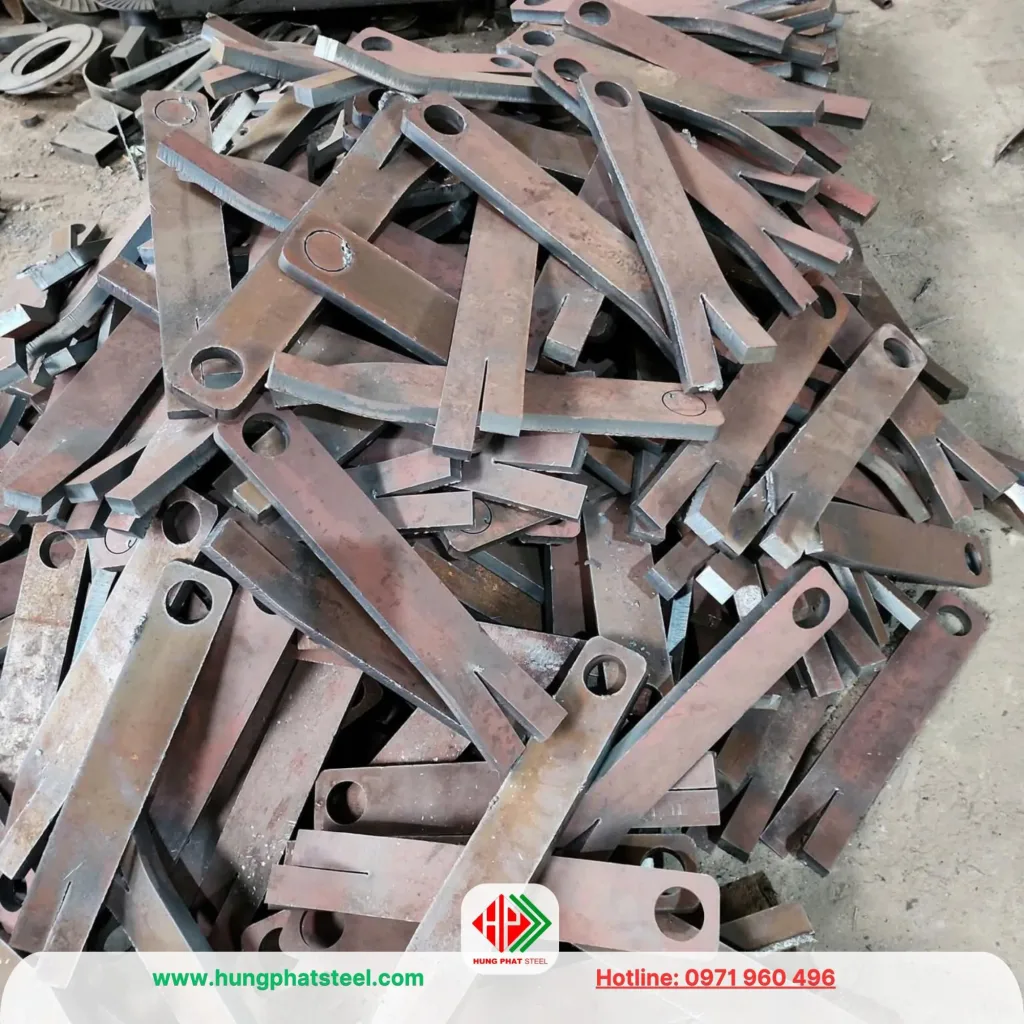

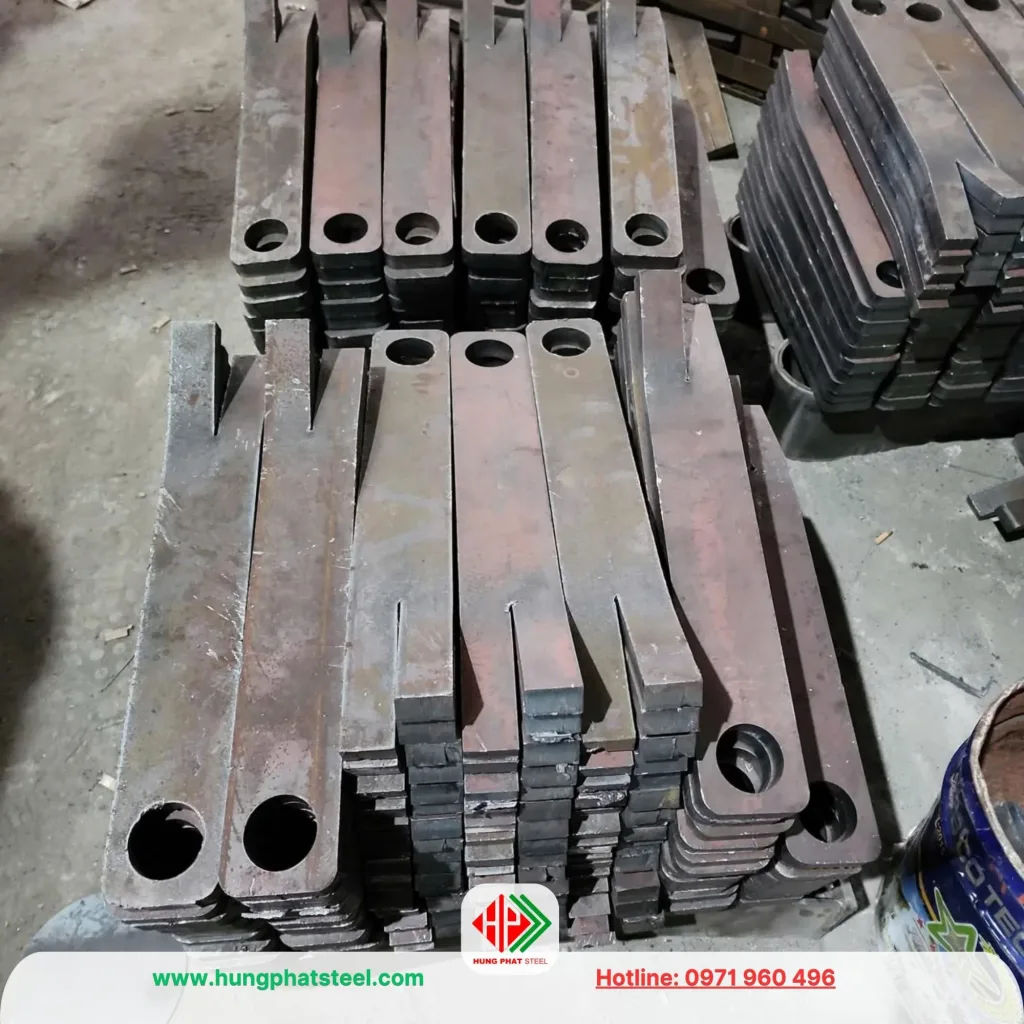

Thanh thép tấm T1

• Số lượng : 4
• Trọng lượng: 5.4kg/thanh
• Ở phía đầu 4 thanh T1 sẽ khoan 1 lỗ 45mm (D45).
• Đầu mỗi thanh T1 sẽ được gia công bo tròn bán kính R=15mm. (Và được gia công mạ kẽm vì bộ phận này sẽ nằm ngoài betong)

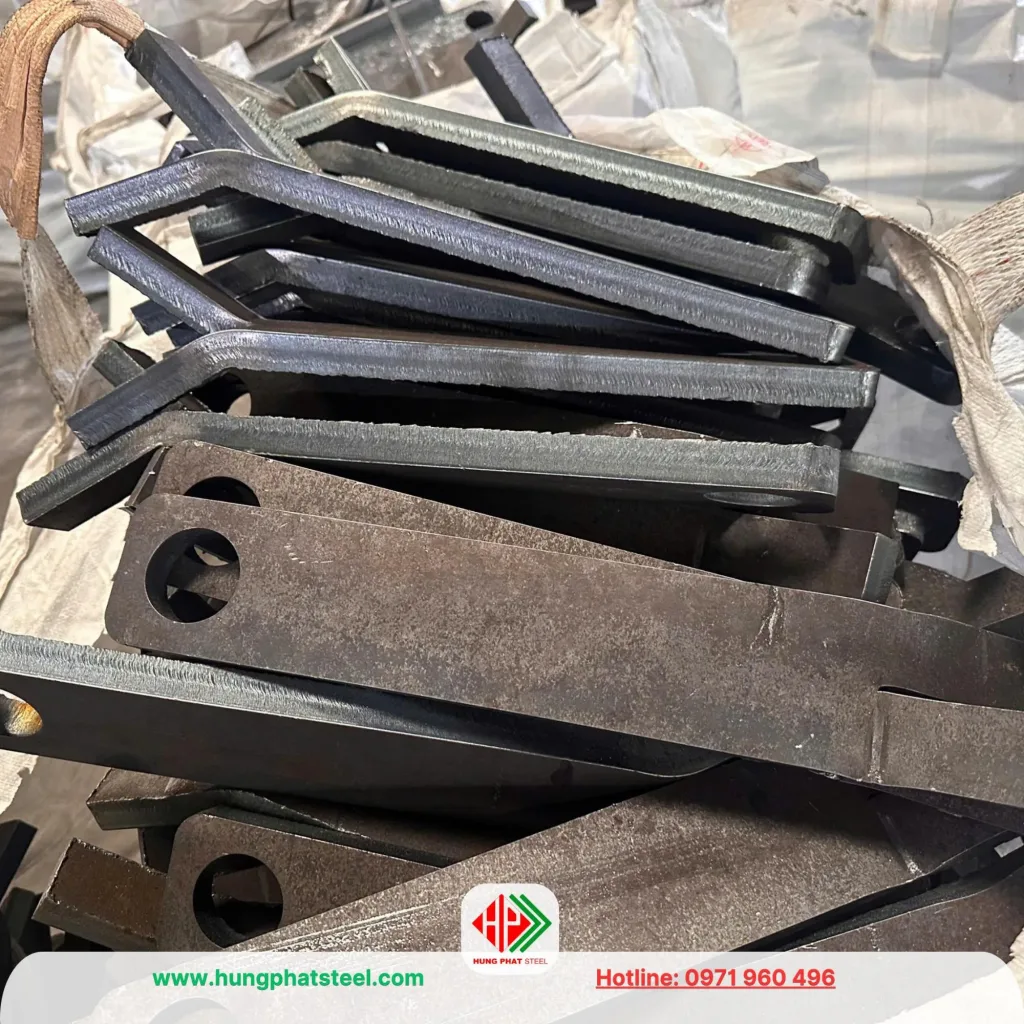

• Phần đuôi mỗi thanh T1 sẽ gắn thẳng vào betong, và được gia công chấn chẻ đuôi cá quy cách L=100mm. (chẻ đuôi cá giúp gắn chặt chốt vào betong)

Thanh thép tròn T2

• Số lượng: 1 thanh
• Trọng lượng: 2.97kg/thanh
• Chất liệu: thép mạ kẽm nhúng nóng
• Thanh thép tròn đặc T2 có đường kính 25mm (D25) sẽ chốt 4 thanh T1 với nhau.
  Chiều dài thanh T2 sẽ phụ thuộc vào chiều cao của dải phân cách.
• Dải phân cách cao 0.85m thì T2 sẽ dài 770mm
• Dải phân cách cao 1.25m thì T2 sẽ dài 870mm

Tấm đệm T3

• Số lượng : 1 tấm
• Trọng lượng: 0.173kg/tấm
• Quy cách: đường kính ngoài D65, đường kính trong D25, dày 5mm.
• Chất liệu: thép mạ kẽm nhúng nóng
• Kiểu dáng của tấm đệm T3 như 1 chiếc long đền, được hàn vào chốt thép T2 để định vị và giữ chốt thép T2.

Đặc tính kỹ thuật

• Vật liệu: Thường được làm từ thép cacbon cường độ cao, được xử lý bề mặt để chống ăn mòn trong điều kiện thời tiết khắc nghiệt.
• Cấu tạo: Thông thường, thanh chốt nối có dạng hình trụ tròn hoặc dạng chốt đuôi cá, với hai đầu được thiết kế để dễ dàng gắn vào các lỗ hoặc rãnh được tạo sẵn trên các khối dải phân cách bê tông.
• Kích thước: Kích thước của thanh chốt được thiết kế tùy theo yêu cầu của công trình, đảm bảo khả năng chịu lực tốt và dễ dàng lắp đặt.

Ưu điểm chức năng

• Kết nối chắc chắn: Giúp liên kết các khối dải phân cách bê tông thành một hàng liên tục, tăng khả năng chịu lực và ổn định.
• An toàn giao thông: đóng vai trò quan trọng trong việc giữ cho các khối dải phân cách cố định, ngăn chúng di chuyển hoặc bị xê dịch khi có va chạm giao thông.
• Dễ lắp đặt và tháo dỡ: Thiết kế đơn giản giúp việc lắp đặt và tháo dỡ diễn ra nhanh chóng và dễ dàng, thuận tiện cho việc bảo trì hoặc di dời khi cần thiết.

Ứng dụng thực tế

Thanh chốt nối này được sử dụng rộng rãi trong các công trình giao thông như:

• Đường cao tốc
• Khu vực công trình xây dựng
• Các tuyến đường trong thành phố
• Khu vực phân luồng giao thông tạm thời

Quy trình sản xuất thanh chốt nối dải phân cách

Quy trình cho ra đời một bộ chốt dải phân cách sẽ trải qua các quá trình như sau:

B1: Gửi bản vẽ và số lượng

• Đơn vị đặt hàng sẽ gửi bản vẽ và số lượng đặt hàng cho đơn vị gia công
• Đơn vị gia công sẽ báo giá và cả 2 bên sẽ thống nhất thời gian sản xuất

B2: Tiến hành sản xuất

• Đơn vị gia công sẽ tiến hành sản xuất sau khi nhận được đơn đặt hàng.
• Các khâu sản xuất thanh chốt thép dải phân cách bao gồm:

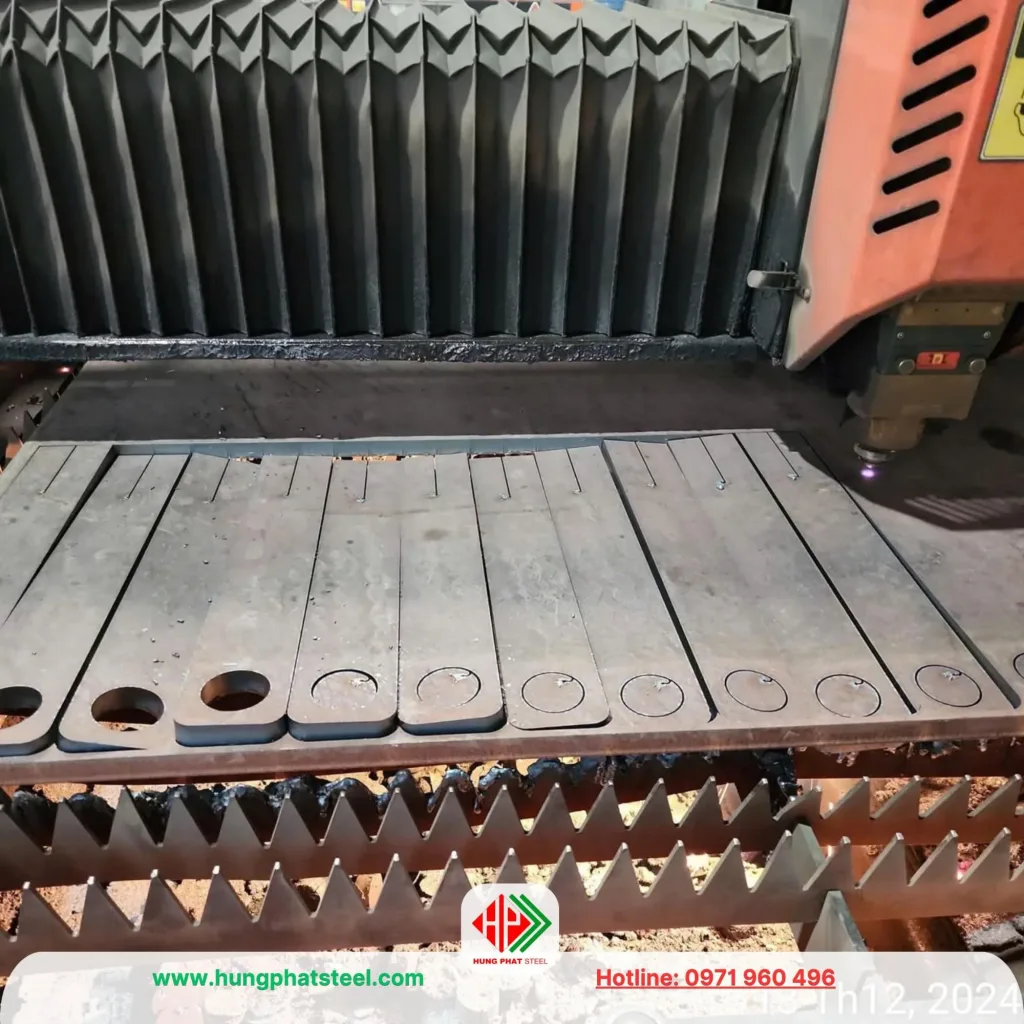

Gia công thô

• Đơn vị gia công tiến hành đo đạc, vẽ, đánh dấu và cắt T1 T2 T3  từ thép tấm và thép đặc
• Sau khi cắt xong tiến hành khoan đột lỗ cho T1
• Tiếp đó là cắt dập đuôi cá cho T1
• Sau đó là hàn T3 với T2

Gia công chi tiết

• Sau khi đã gia công thô thì các bộ phận sẽ được gia công chi tiết hơn như mài, cắt, đánh bóng, làm mịn để đưa các chi tiết dần hoàn thiện với các thông số chính xác.
• Sau đó các bộ phận T2+T3 sẽ được gia công mạ kẽm nhúng nóng, để tăng độ cứng và chống được sự ăn mòn.

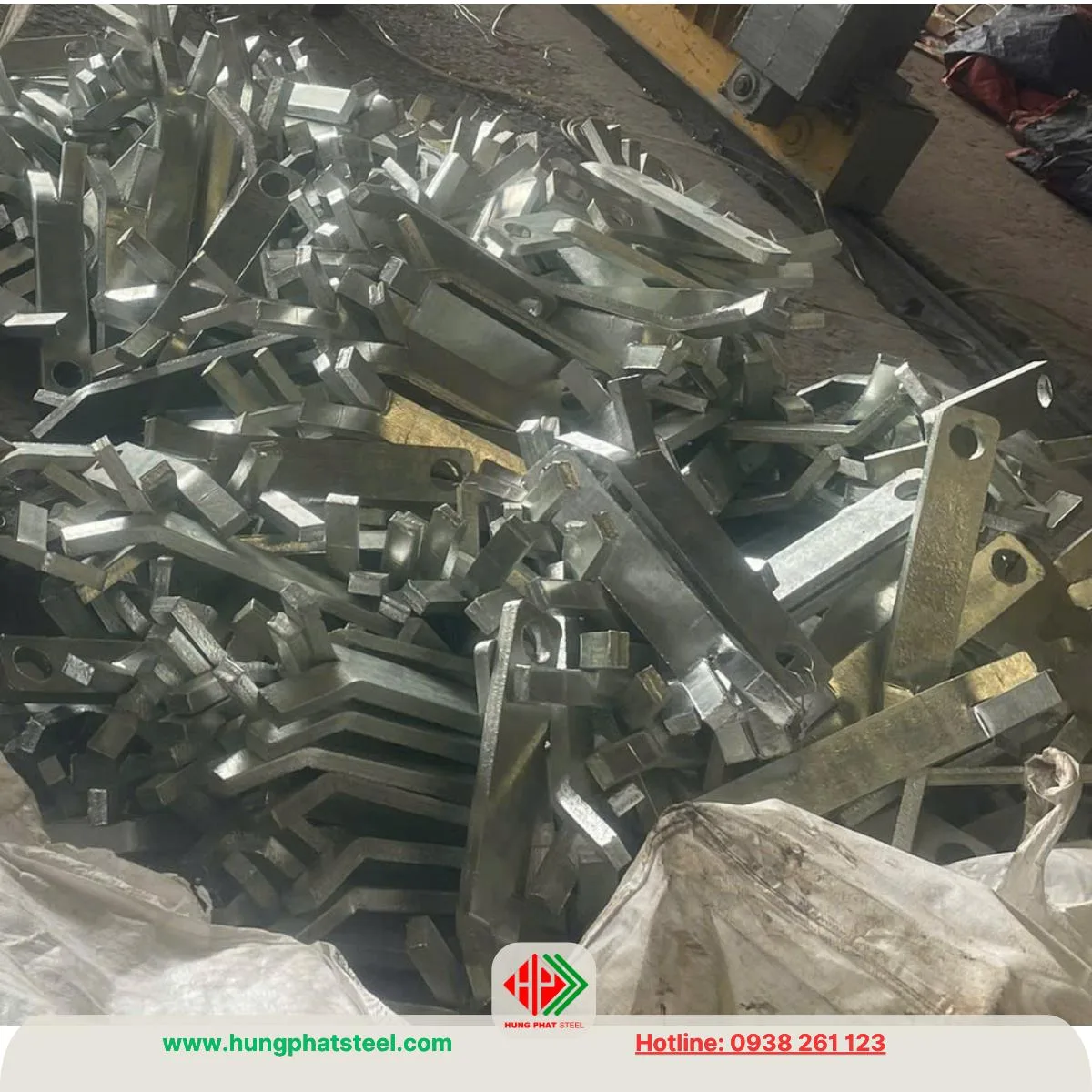

Gia công mạ kẽm nhúng nóng

B3.Đo lường chất lượng:

• Các bộ phân chi tiết hoàn thiện sẽ trải qua các cuộc kiểm tra đo đạc về thông số cũng như chất lượng, kiểm tra lỗi trước khi hoàn thiện.

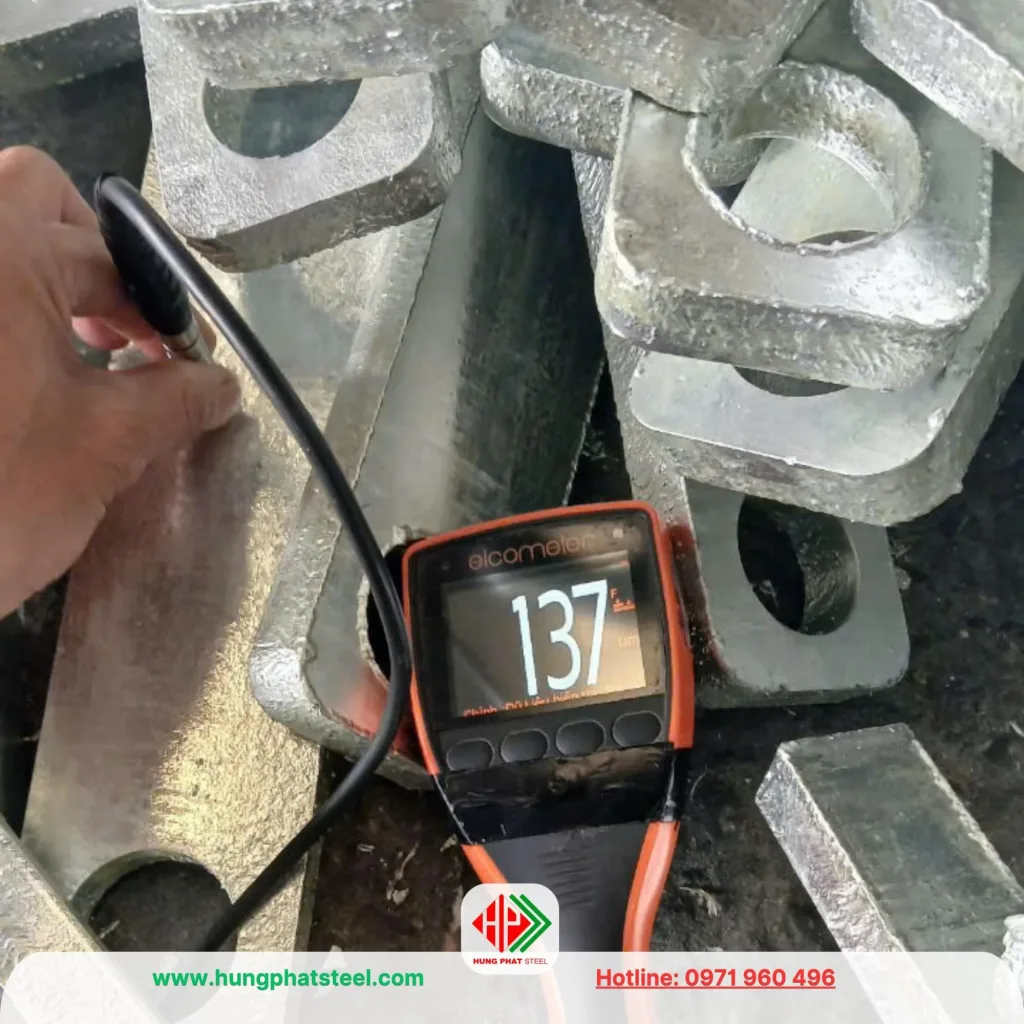

Đo độ dày lớp mạ kẽm

B4.Làm sạch và đóng gói

• Các chi tiết sau khi hoàn thiện sẽ trải qua bước làm sạch, kiểm đếm và đóng gói và chuẩn bị cho bước tiếp theo của quá trình.

Quy trình mạ kẽm nhúng nóng phụ kiện nối dải phân cách

1. Kiểm Tra Ban Đầu: Kiểm tra chất lượng bề mặt và kích thước của phụ kiện trước khi mạ.
2. Làm Sạch Bề Mặt: Tẩy dầu mỡ, gỉ và bụi bẩn bằng dung dịch kiềm và axit, sau đó rửa sạch.
3. Phủ Hóa Chất Hoạt Hóa: Ngâm phụ kiện trong dung dịch flux để tăng độ bám dính của lớp kẽm.
4. Nhúng Kẽm Nóng: Nhúng phụ kiện vào bể kẽm nóng chảy ở nhiệt độ 450°C – 470°C.
5. Làm Mát và Làm Sạch: Làm mát phụ kiện và loại bỏ xỉ kẽm thừa.
6. Kiểm Tra Chất Lượng: Kiểm tra độ dày lớp kẽm và chất lượng lớp mạ.
7. Hoàn Thiện và Đóng Gói: Đóng gói sản phẩm sau khi kiểm tra chất lượng.

Quy trình này giúp bảo vệ phụ kiện nối dải phân cách khỏi ăn mòn, tăng độ bền và tiết kiệm chi phí bảo trì.

Đơn vị gia công thanh chốt nối giải phân cách betong uy tín, chất lượng

Công ty cổ phần Thép Hùng Phát là đơn vị chuyên gia công sản xuất sắt thép hàng đầu

• Với nhiều năm trong ngành và cung cấp rất nhiều sản phẩm cho nhiều công trình lớn nhỏ
• Hùng Phát tự hào là đơn vị hàng đầu trong ngành gia công vật tư cầu đường
• Với phương châm uy tính – trung thực – trách nhiệm. Hùng Phát tự tin là nhà cung cấp uy tín số một.
• Cam kết chứng chỉ chất lượng, hóa đơn đầy đủ
• Cam kết dịch vụ bằng hợp đồng trách nhiệm
• Nhanh chóng và an toàn kỹ thuật là ưu điểm của công ty chúng tôi.
