Thép Ray P9-QU120

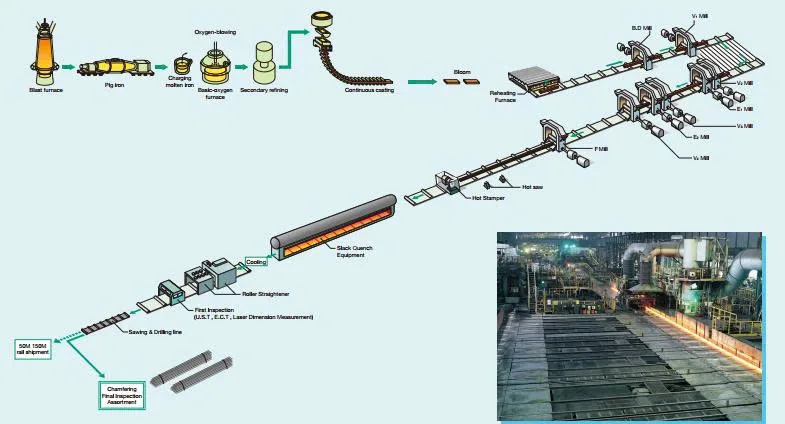

Quy trình sản xuất thép ray (còn gọi là ray đường sắt) bao gồm các bước từ khâu luyện thép, tạo phôi, cán tạo hình và xử lý nhiệt. Thép ray đòi hỏi độ bền cao, khả năng chịu lực tốt và chống mài mòn, do đó quy trình sản xuất cần được kiểm soát nghiêm ngặt để đảm bảo các tiêu chuẩn chất lượng khắt khe. Dưới đây là các bước chi tiết của quy trình sản xuất thép ray:

1. Chuẩn bị nguyên liệu thô

• Quặng sắt, thép phế liệu, và các hợp kim như mangan, crôm, vanadium được đưa vào lò để luyện thép. Đặc biệt, thành phần carbon (C), mangan (Mn) và silicon (Si) trong thép ray rất quan trọng vì ảnh hưởng đến độ cứng, độ bền và khả năng chịu mài mòn của ray.

2. Luyện thép

• Nấu chảy: Nguyên liệu được nấu chảy trong lò cao hoặc lò điện hồ quang để tạo ra thép lỏng. Các nguyên tố hợp kim như carbon, mangan, silicon được điều chỉnh chính xác theo yêu cầu.
• Khử tạp chất: Trong quá trình luyện, tạp chất trong thép như lưu huỳnh và photpho được loại bỏ để tăng cường tính chất cơ học của sản phẩm.

3. Đúc phôi

• Đúc liên tục: Thép lỏng sau khi được tinh luyện sẽ được rót vào khuôn để đúc thành phôi thép. Phôi có thể là phôi thỏi hoặc phôi tấm, có tiết diện phù hợp với quá trình cán tạo hình ray sau này.
• Làm nguội phôi: Sau khi đúc, phôi thép được làm nguội từ từ để tránh hiện tượng nứt hoặc biến dạng trong quá trình cán.

4. Cán tạo hình thép ray

Quá trình cán tạo hình là bước quan trọng nhất trong sản xuất thép ray. Phôi thép được làm nóng và đưa qua nhiều dàn cán để đạt được kích thước và hình dạng mong muốn.

• Gia nhiệt: Phôi thép được đưa vào lò nung ở nhiệt độ khoảng 1.100 – 1.250°C để làm mềm phôi, giúp quá trình cán diễn ra dễ dàng hơn.

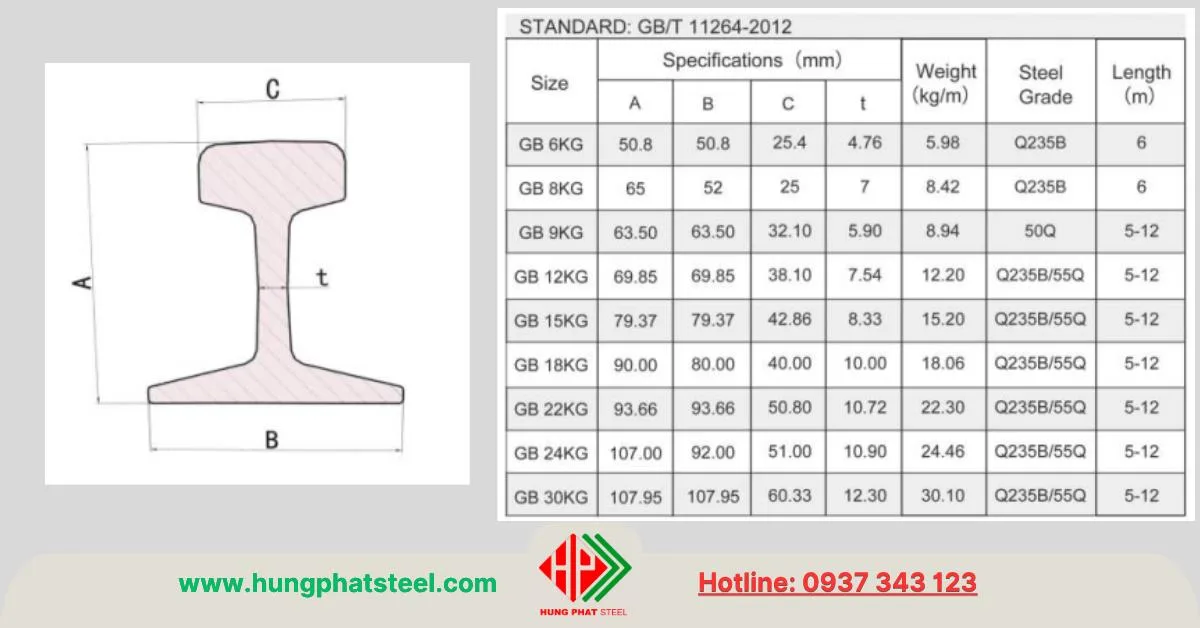

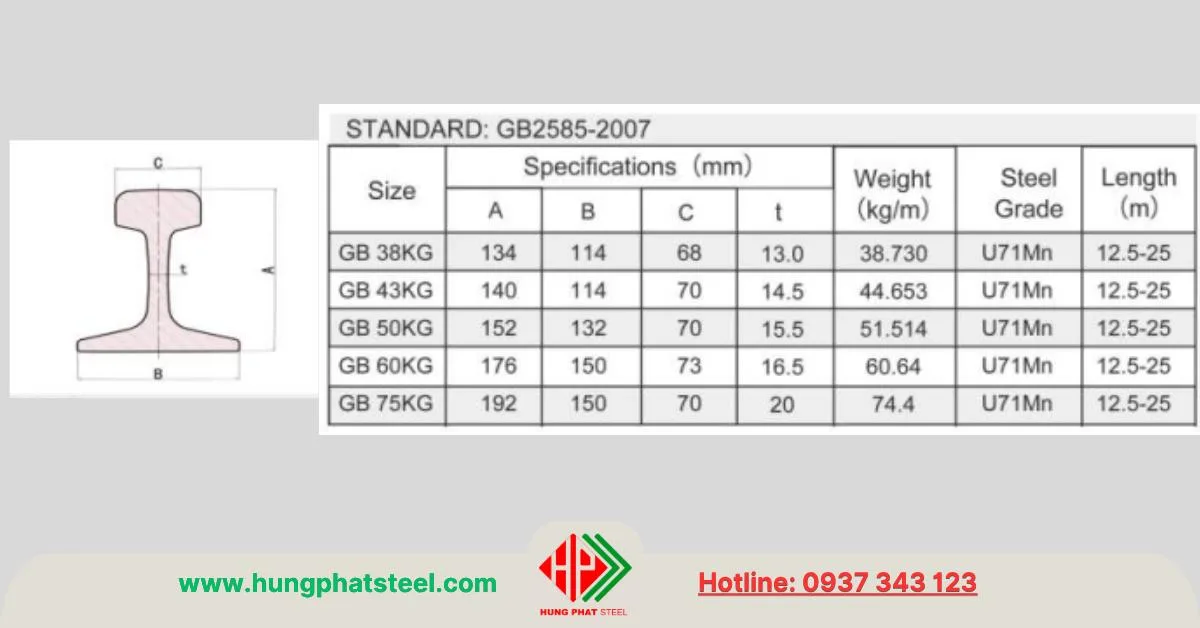

• Cán nóng: Phôi nóng được đưa qua nhiều dàn cán để dần dần tạo hình ray đường sắt. Các con lăn cán có hình dạng phù hợp để tạo thành tiết diện chữ “I” đặc trưng của ray. Kích thước của ray sẽ được điều chỉnh theo tiêu chuẩn quốc tế (ví dụ như UIC60, UIC54, BS90A,…).

5. Xử lý nhiệt (Nhiệt luyện)

Sau khi cán nóng, thép ray sẽ trải qua quá trình xử lý nhiệt để cải thiện tính chất cơ học, đặc biệt là độ cứng và khả năng chịu mài mòn.

• Làm nguội có kiểm soát: Thép ray được làm nguội một cách chậm rãi để tránh ứng suất nội trong thép, làm giảm nguy cơ nứt và cải thiện tính chất cơ học. Trong một số trường hợp, thép ray có thể được làm nguội bằng phương pháp tôi (quenching) để gia tăng độ cứng bề mặt.

6. Kiểm tra chất lượng

• Sau quá trình cán và xử lý nhiệt, thép ray sẽ được kiểm tra chất lượng theo các tiêu chuẩn nghiêm ngặt. Các bước kiểm tra bao gồm:
  • Kiểm tra hình dạng: Đo đạc kích thước tiết diện, chiều dài của ray để đảm bảo độ chính xác.
  • Kiểm tra cơ tính: Kiểm tra độ cứng, độ bền kéo, và khả năng chịu lực của thép ray để đảm bảo chúng có thể chịu được tải trọng của tàu hỏa.
  • Kiểm tra bề mặt: Đảm bảo không có khuyết tật bề mặt như nứt, rỗ, hay bong tróc, vì những khuyết tật này có thể ảnh hưởng đến chất lượng và độ an toàn của ray.

7. Cắt và gia công cuối cùng

• Cắt theo chiều dài yêu cầu: Ray thép sau khi kiểm tra đạt chuẩn sẽ được cắt thành các đoạn có chiều dài tiêu chuẩn (thường từ 12m đến 25m tùy theo yêu cầu của khách hàng hoặc quốc gia).
• Gia công đầu ray: Đầu ray có thể được gia công để dễ dàng hàn hoặc lắp đặt vào các đường ray khác. Trong một số trường hợp, đầu ray sẽ được làm cứng hơn để tăng tuổi thọ trong các khu vực chịu tải trọng nặng.

8. Đóng gói và vận chuyển

• Sau khi hoàn tất quá trình sản xuất, thép ray sẽ được đóng gói và chuẩn bị vận chuyển đến các công trình đường sắt hoặc kho bãi. Các ray có thể được bảo vệ bằng lớp phủ chống gỉ nếu cần thiết.

Tóm lại:

Quy trình sản xuất thép ray bao gồm các bước từ luyện thép, cán tạo hình, xử lý nhiệt đến kiểm tra chất lượng và gia công cuối cùng. Các bước này đảm bảo rằng thép ray có đủ độ cứng, độ bền và khả năng chống mài mòn để đáp ứng yêu cầu của hệ thống đường sắt, đồng thời đảm bảo an toàn và tuổi thọ của đường ray

Thành phần hóa học

Thành phần hóa học của thép ray được thiết kế đặc biệt để đạt được các tính chất cơ học cần thiết, bao gồm độ cứng, độ bền, khả năng chịu mài mòn và chống chịu va đập. Dưới đây là các nguyên tố chính trong thành phần hóa học của thép ray, dựa trên tiêu chuẩn quốc tế như UIC (Union Internationale des Chemins de fer), BS (British Standards) hoặc ASTM:

1. Carbon (C): 0.60% – 0.82%

• Carbon là yếu tố quan trọng nhất quyết định độ cứng và độ bền của thép. Hàm lượng carbon cao trong thép ray giúp tăng độ bền kéo và khả năng chịu lực, nhưng cũng làm tăng độ giòn, do đó cần cân bằng với các yếu tố khác để đảm bảo tính dẻo dai.

2. Mangan (Mn): 0.60% – 1.25%

• Mangan giúp tăng độ cứng và khả năng chống mài mòn, đồng thời cải thiện khả năng biến dạng dẻo của thép. Nó cũng giúp tăng tính chất cường lực của thép mà không làm giảm độ dẻo.

3. Silicon (Si): 0.10% – 0.40%

• Silicon đóng vai trò là chất khử oxy trong quá trình luyện thép và cũng giúp tăng độ cứng mà không ảnh hưởng đến tính dẻo. Hàm lượng silicon vừa phải giúp cải thiện khả năng chịu lực mà vẫn giữ cho thép dễ gia công.

4. Chrom (Cr): ≤ 0.25%

• Crom giúp tăng cường khả năng chống mài mòn và độ bền kéo của thép. Hàm lượng crôm thấp thường được sử dụng để giữ tính dẻo và giảm hiện tượng giòn gãy của thép ray.

5. Vanadium (V): ≤ 0.10%

• Vanadium giúp tăng độ cứng và khả năng chịu mài mòn của thép ray, đồng thời cải thiện tính chất chịu nhiệt. Tuy nhiên, lượng vanadium chỉ chiếm tỷ lệ nhỏ để không làm giảm độ dẻo của thép.

6. Phốt pho (P): ≤ 0.035%

• Phốt pho trong thép ray được kiểm soát chặt chẽ ở mức rất thấp, vì nếu hàm lượng quá cao, thép sẽ trở nên giòn và dễ gãy khi bị va đập.

7. Lưu huỳnh (S): ≤ 0.035%

• Giống như phốt pho, lưu huỳnh cũng là một nguyên tố cần hạn chế vì nó làm giảm tính dẻo dai của thép, dễ gây nứt và phá vỡ liên kết bên trong thép ray.

8. Molybdenum (Mo): ≤ 0.10%

• Molybdenum giúp tăng cường khả năng chịu nhiệt và tăng cường độ bền của thép trong điều kiện khắc nghiệt. Tuy nhiên, hàm lượng molypden trong thép ray thường được kiểm soát ở mức thấp để giữ được tính dẻo và giảm chi phí.

9. Nitơ (N): ≤ 0.012%

• Nitơ là một tạp chất có thể xuất hiện trong thép và được giữ ở mức rất thấp để tránh hiện tượng giòn trong quá trình sử dụng thép ray.

Tóm lại, thành phần hóa học của thép ray chủ yếu bao gồm carbon, mangan, silicon, và một số nguyên tố hợp kim khác như crom và vanadium để tối ưu hóa các đặc tính cơ học của thép. Các yếu tố như phốt pho và lưu huỳnh được giữ ở mức rất thấp để không làm giảm tính chất dẻo dai và độ bền của sản phẩm.
